Станина

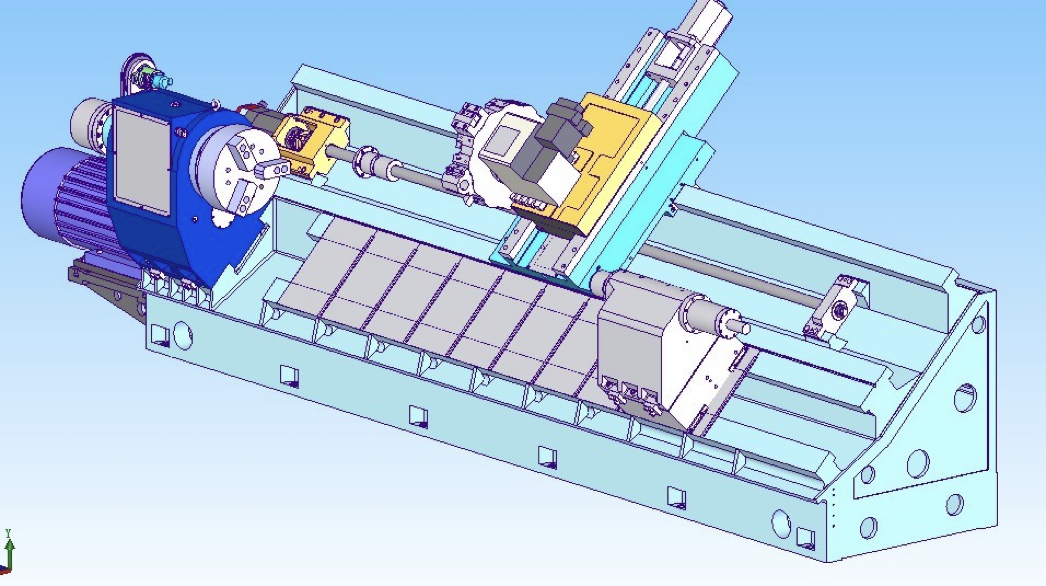

Этот станок оснащен встроенной наклонной станиной HT300 с задним расположением под углом 45°. При черновом литье используются формование из полимерного песка и литье в песчаную форму, что повышает ударопрочность станка. Расположение внутренних ребер является разумным, поверхность направляющей рейки широкая, а общая жесткость станины высокая. В станке используются прямоугольные направляющие с пластиковым покрытием, отличающиеся высокой точностью и хорошей жесткостью. Поверхность основания направляющей рейки станины, установочная поверхность передней бабки, поверхность направляющей рейки задней бабки и установочная поверхность гнезда винтового подшипника оси Z составляют важную обрабатываемую поверхность станины. В процессе проектирования станины учитываются требования к общей форме станка, вентиляции и отводу тепла, сбору СОЖ, установке конвейера для стружки и подъему станка.

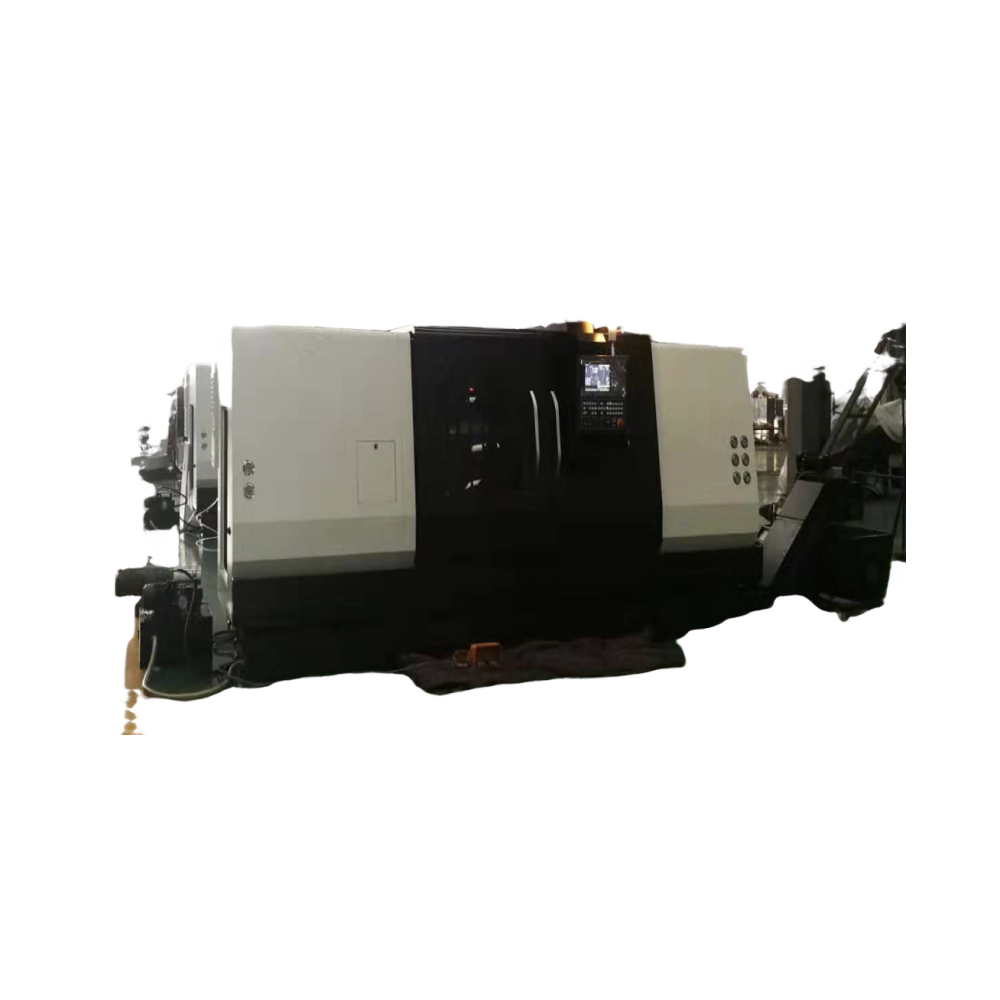

Модель оборудования, спецификация
Модель: CK800 * 1000 мм
Спецификация: 1000 мм
Тип трубной резьбы: API Spec5B, API Spec5CT, API Spec7-1, API Spec7-2, различные буровые инструменты, метрическая и дюймовая резьба нефтяных обсадных колонн и специальная резьба и т.д.
Станок представляет собой двухкоординатный токарный станок с ЧПУ непрерывного действия с большими отверстиями, предназначенный для предчистовой, чистовой обработки осей и дисковых деталей. Оснащенный усовершенствованной системой числового управления, он может интерполировать прямые линии, наклонные линии, дуги (обточка цилиндрических поверхностей, круговых поверхностей, сферических поверхностей, конических поверхностей) и обточку прямых и конических метрических и дюймовых резьб. Он подходит для обработки различных дисков сложной формы с высокой точностью, и детали вала.
Станок оснащен наклонной станиной, установленной сзади под углом 45 градусов, которая проста в эксплуатации и регулировке и имеет хорошую жесткость, способствующее удалению стружки. Вертикальные и горизонтальные направляющие представляют собой высокоточные пары прямоугольных направляющих с прочным покрытием, которые обладают высокой скоростью отклика, повышают жесткость станка и продлевают срок его службы. Система передачи главного вала представляет собой серводвигатель с регулируемой частотой вращения шпинделя посредством гидравлической двухскоростной бесступенчатой передачи главного вала, которая улучшает стабильность передачи и выполняет функции низкоскоростной резки с высоким крутящим моментом и высокоскоростной резки. Передачи по осям X и Z напрямую соединены эластичными муфтами, что позволяет эффективно избежать ошибок при передаче и повысить стабильность и скорость отклика станка.
Станок оснащен 8-позиционным горизонтальным гидравлическим держателем инструмента тайваньского производства, благодаря чему станок обладает широкой технологической адаптируемостью и сокращает время в процессе обработки.
Дизайн формы машины отвечает требованиям времени, красив, практичен и приятен. Электрические компоненты станка стабильны и надежны. Система ЧПУ представляет собой цифровой привод переменного тока с полузамкнутым контуром управления, стабильную и надежную систему и обладает высокой помехозащищенностью. Система имеет компенсацию погрешности шага, резку с постоянной линейной скоростью, консервированный цикл, прямое программирование размера чертежа, связь DNC и т.д. Расширенные функции. Скорость отклика всего станка высокая, а динамическая жесткость хорошая, что обеспечивает хорошее качество станка.
Конфигурация системы
1) Японская система ЧПУ FANUC 0i-TF PLUS (5), блок управления ЧПУ, усилитель управления, серводвигатель шпинделя и программирование шпинделя.
2) Компенсация радиуса инструмента.
3) Программирование чертежей.
4) Существуют функции линейной интерполяции и круговой интерполяции.
5) Электронная подача маховика.
6), оснащенный стандартным коммуникационным интерфейсом RS-232C, интерфейсом USB;
Условия эксплуатации машины
1) Напряжение: 380 В±10% 50 Гц±1 Гц
2) Влажность: ≤50% при 40°C, ≤90% при 20°C (без конденсации)
3) Температура: 5~40°C
4) Сжатый воздух: 3 ~ 5 бар 5
Конфигурация машины:
No. | Наименование | Название | Кол-во | Происхождение/Бренд | |
1 | Система ЧПУ | FANUC 0i-TF PLUS（5） | 1 | FANUC | |
2 | Серводвигатель | 22（with brake）/30N·m | 1 | ||
3 | Кодировщик шпинделя | 1024 линии | 1 | Changchun Rongde | |
4 | Серводвигатель шпинделя | 30/37kW | 1 | Beijing Super Synchronization | |
5 | Подшипник шпинделя | Фронтальный | NNU4956K,234956 | Wafangdian | Wafangdian |
Задний | NNU4952K | ||||
6 | ШВП | X | NSK | NSK | |
Z | |||||
7 | ШВП | X | R40-10B2-FWC-C3 | Bot/Nanjing Crafts/Han River | Bot/Nanjing Crafts/Han River |
Z | R50-10B2-FWC-C3 | ||||
9 | 8 Позиционная гидравлическая голова | MK-160/8T | 1 | Mykun | |
12 | Пневматический патрон с тремя кулачками | KYQZ65500-D | 2 | Shanghai Yichuan | |
13 | Гидравлическая станция | Два контура | 1set | Shandong Top | |
14 | Насос охлаждающей жидкости | 250W | 1 | Dandong Mountains and Rivers | |
15 | Мощность устройства автоматической смазки | Объем：4 L | 1 | Nanjing Beiqier | |
16 | Кондиционер для контроля температуры | 1 | three contract flight | ||
17 | Конвейер для стружки и сборщик стружки | 1set | domestic famous brand | ||
18 | Электрические компоненты | основные электрические компоненты | 1set | SIEMENS or Schneider | |
19 | Гидравлическая задняя бабка Φ170 | Morse 6 | 1 | self made | |
20 | Пневматические компоненты | 1set | domestic famous brand | ||
6. Стандартная комплектация：
No | Наименование | Акртикул | Кол-во | |
1 | Конвейер для стружки | 1set | ||
2 | Устройства охлаждения | 1set | ||
3 | Рабочая лампа | 1pc | ||
4 | Инструменты | 1set | ||
5 | Adjust pad iron and bolt | 1set | ||
6 | Педаль | 1set | ||
7 | Трехцветная сигнальная лампа | 1pc | ||
8 | Мягкие кулачки | 2set | ||
9 | Винт | M6 | 1pc |
7. Расходники
Название | Артикул. | кол-во | Производитель |
уплотнение задней бабки | 55×3.5 I-2 G51-9 | 1 | Китай |
уплотнение задней бабки | 55×3.1 I-2 G51-9 | 2 | Китай |
уплотнение задней бабки | 50×3.1 I-2 G51-9 | 1 | Китай |
уплотнение задней бабки | 45×3.1 I-2 G51-9 | 2 | Китай |
уплотнение задней бабки | 40×3.1 I-2 G51-9 | 1 | Китай |
Ремень ГРМ | 1 | Ningbo |
8. Список расходных материалов для станка:
Масло: Масло для рейки, направляющих N32; Гидравлическое масло AN 46
9.Техническая доументация:
No. | Имя документа | Кол-во | Примечания |
1 | Руководство по эксплуатации (механическая часть) | 1 | |
2 | Заводской сертификат | 1 | Включая регистрационный лист проверки точности |
3 | Упаковочный лист | 1 | |
4 | Руководство по эксплуатации (Электрика) | 1 | |
5 | Руководство по эксплуатации системы | 1 | |
6 | Руководство по техническому обслуживанию системы | 1 | |
7 | Инструкция по эксплуатации держателя ножа | 1 |
