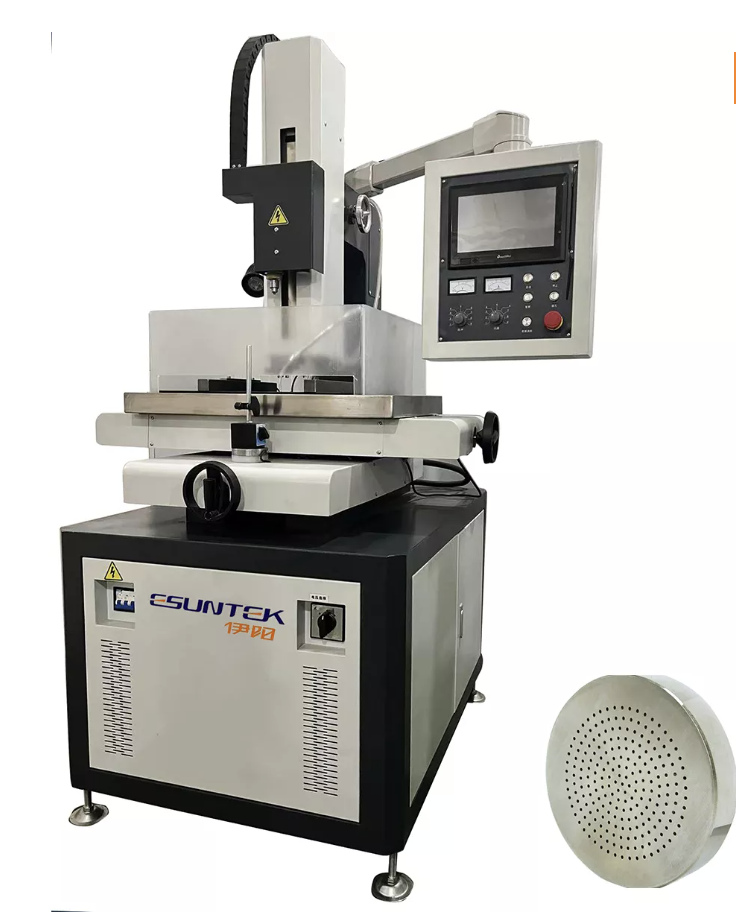

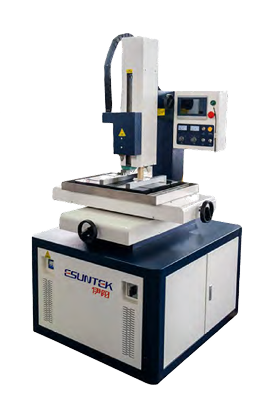

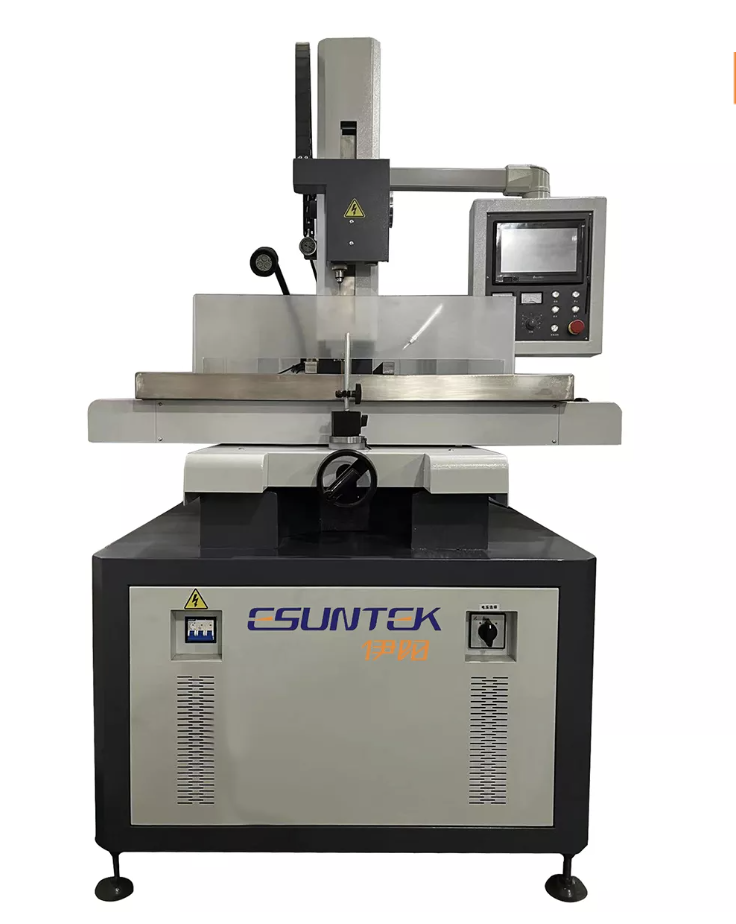

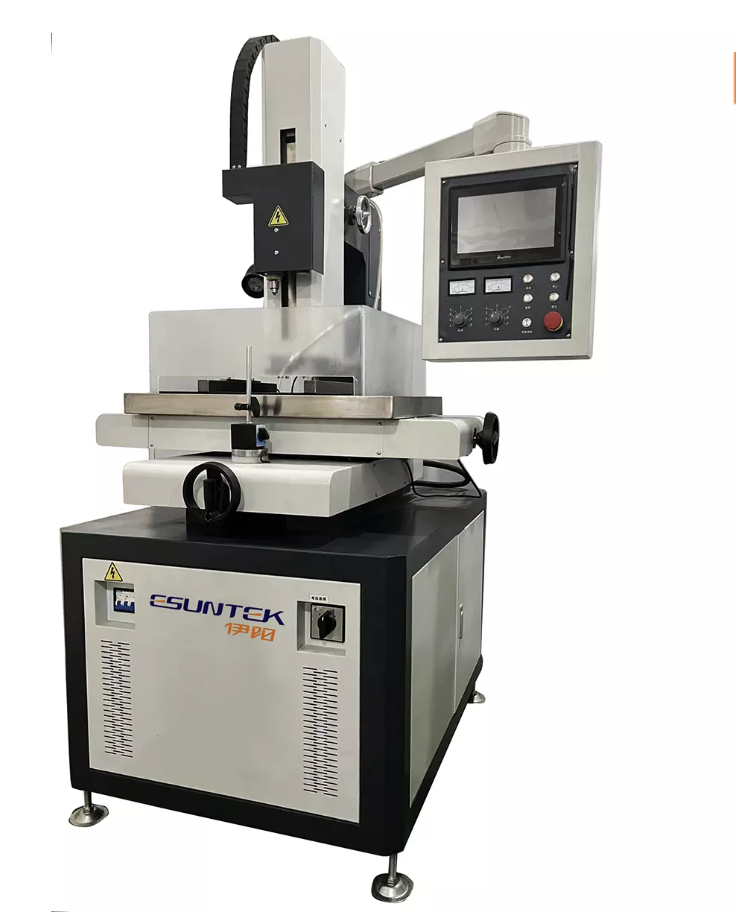

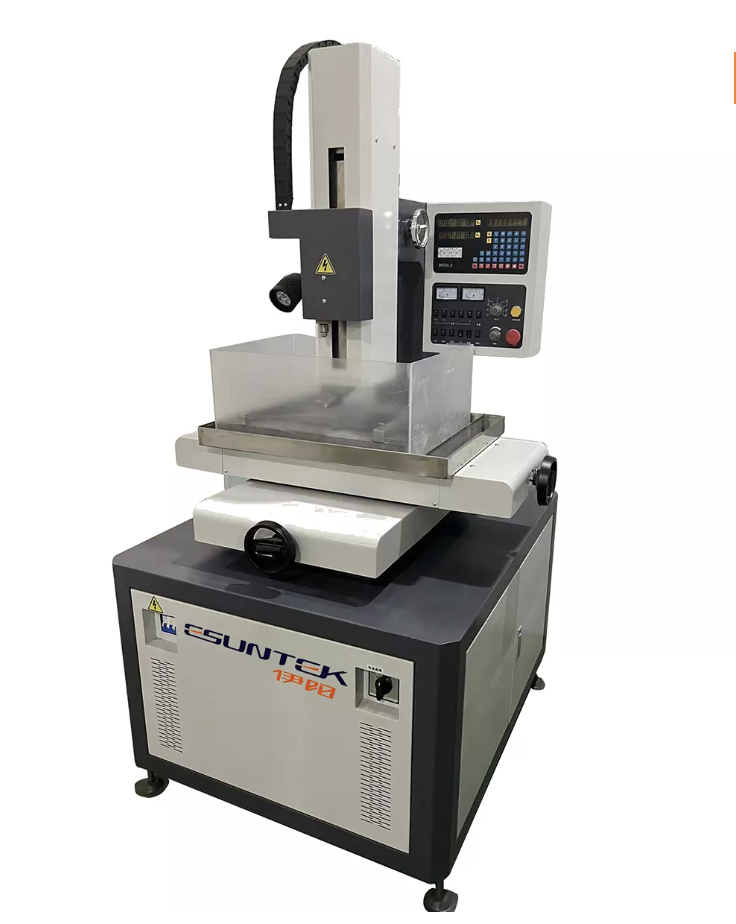

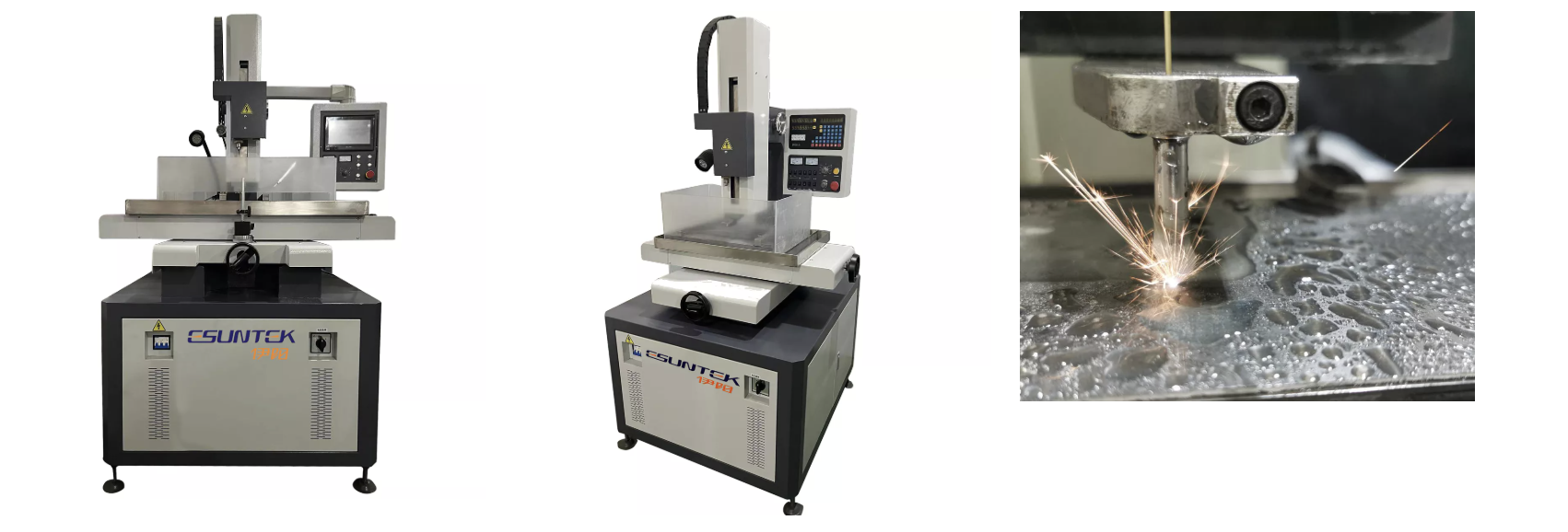

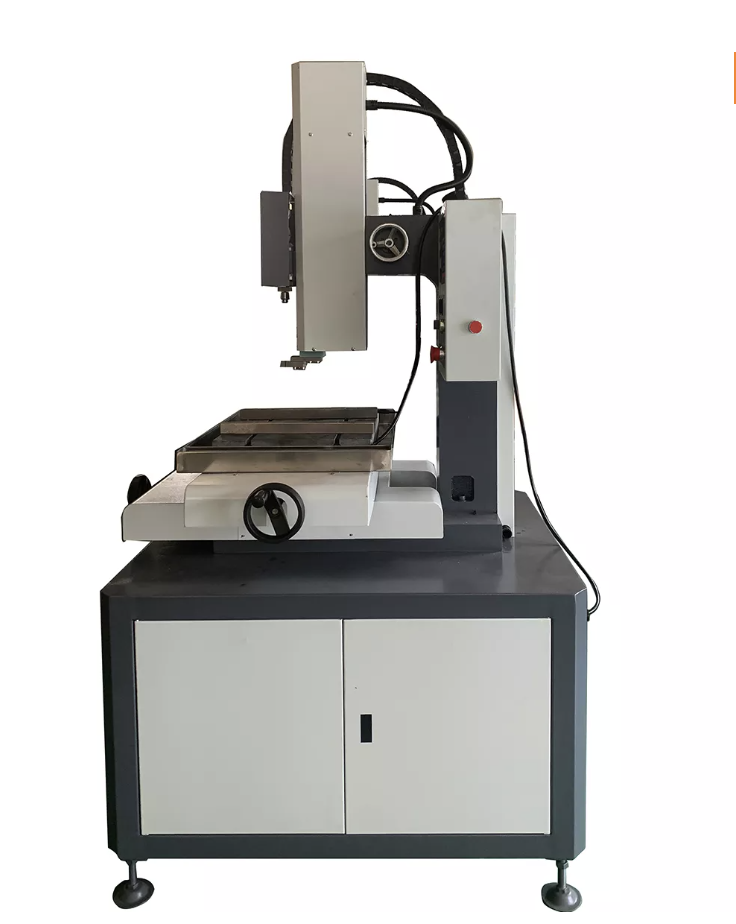

Электроэрозионный сверлильный станок - Супердрель EH43B/C

Супердрель однокоординатная c одной управляемой осью – осью Z, которая контролирует глубину прожига и имеет функцию коррекции глубины электроэрозионного прожига на износ электрода.

У однокоординатной супердрели перемещение по осям X и Y осуществляется в ручном режиме, с помощью рукояток. На наших станках величину перемещения рабочих столов можно контролировать как по лимбам, так и по устройству цифровой индикации (УЦИ) к которой подключены установленные на супердрель оптические линейки с дискретностью измерения 0.005 мм.

Помимо цифровой индикации, установленное УЦИ имеет ряд вычислительных функций, значительно облегчающих и ускоряющих работу на данном станке (деление измеренной величины пополам позволяет легко определять центральную точку между гранями и центр отверстия).

В зависимости от требований к электроискровой обработке в качестве охлаждающей и вымывающей жидкости супердрели можно применить проточную воду или специальные СОЖ.

Если у вас стоит задача получения отверстий диаметром от 0.2 до 3 мм в труднообрабатываемых электропроводных материалах, отверстий на наклонных или сложных поверхностях, или глубоких отверстий, то мы рекомендуем вам рассмотреть применение электроискрового прошивного станка – супердрель.

Применение

• Получение отверстий от ø 0,2 до 3 мм в труднообрабатываемых электропроводных материалах:
• На наклонных или сложных поверхностях;
• Сверление заходных отверстий для дальнейшей обработки на проволочно-вырезном станке;

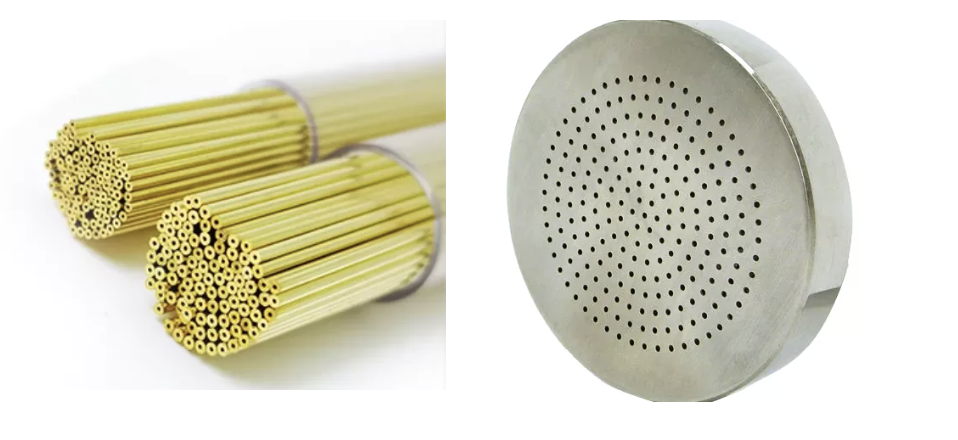

• Изготовление фильер, форсунок, охлаждающих каналов;
• Быстрое извлечение сломанных метчиков и др. инструмента.

Описание станка:

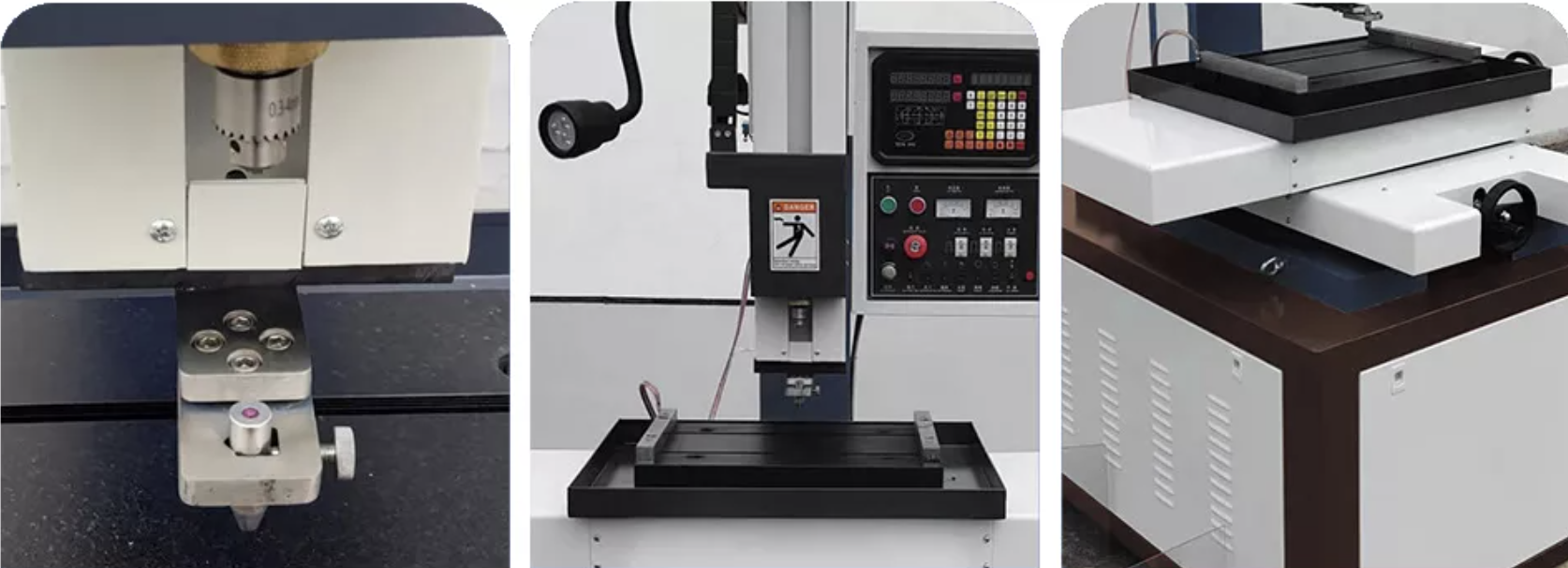

1. На панели управления расположены кнопки управления станком, а также кнопки настройки параметров высокочастотного тока.
2. В шпинделе установлен патрон для работы с электродами диаметром от ø 0,3 до 3 мм. Станок может сделать отверстие с точностью 0,1 мм с шероховатостью 3.5 Ra
3. Высокоточный координатный стол оснащен планками для крепления заготовок, перемещение стола отслеживается с помощью УЦИ с шагом 5 мкм.
4. Станочный светильник входит в базовую комплектацию станка.
5. Электрокомпоненты станка, и генератор высокочастотного тока располагаются в нижней части корпуса станка.
6. С помощью насоса высокого давления СОЖ подаётся через канал электрода, тем самым вымывая шлам из прожигаемого отверстия.
7. В комплекте со станком идут две канистры, Одна из канистр подводится к насосу высокого давления для подачи чистой СОЖ, другая устанавливается рядом с дренажным отверстием стола для уже отработанной СОЖ.
