Токарный станок с ЧПУ US Wheeler LT210

Срок поставки 1 месяц 18.09.2024г



Токарные станки US Wheeler серии LT- это классические высокопроизводительные токарные станки с ЧПУ. Станки с монолитными чугунными станинами, естественного старения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальная серия с точки зрения соотношения цены и качества. Есть возможность полигональной обработки.

описание
характеристики
базовая комплектация
Описание

Особенности токарных станков серии LT

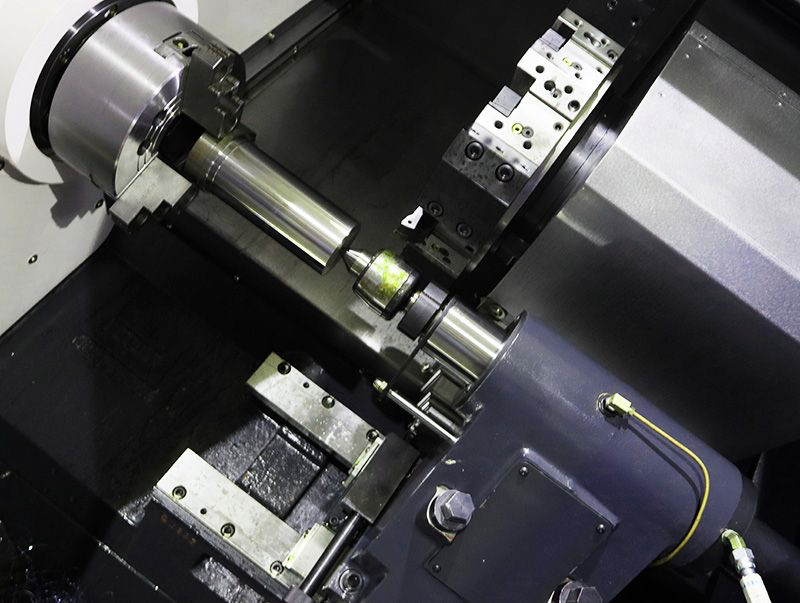

Токарные станки серии LT изготавливаются из серого чугуна марки HT300, который подвергается термообработке для снижения нагрузки, что обеспечивает высокую жесткость и точность. В то же время стандартный наклон станины станка на 30 градусов уменьшает площадь рабочей поверхности и облегчает удаление стружки. Шариковые винты большого диаметра и направляющие рельсы большого размера, применяемые во всей серии, позволяют токарному станку выдерживать большие нагрузки и соответствовать более высоким требованиям заказчика. Токарная обработка, фрезерование, сверление, нарезание резьбы и другие функции доступны на данном станке, поэтому сложные детали могут обрабатываться полностью и сразу, что обеспечивает более высокую универсальность и производительность. Устройство настройки инструмента, устройство подачи, автоматическая дверь, различные функции автоматизации и т.д. могут быть выбраны в соответствии с требованиями заказчика, а также могут быть спроектированы подходящие линии автоматизации для различных деталей, что делает возможной обработку на сборочной линии.



Опционально устанавливается:

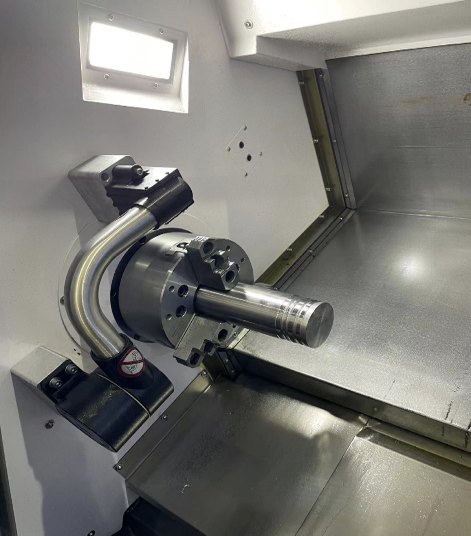

Рука Renishow HPMA, программируемая задняя бабка, уловитель деталей, конвейер удаления стружки и другие опции по запросу.

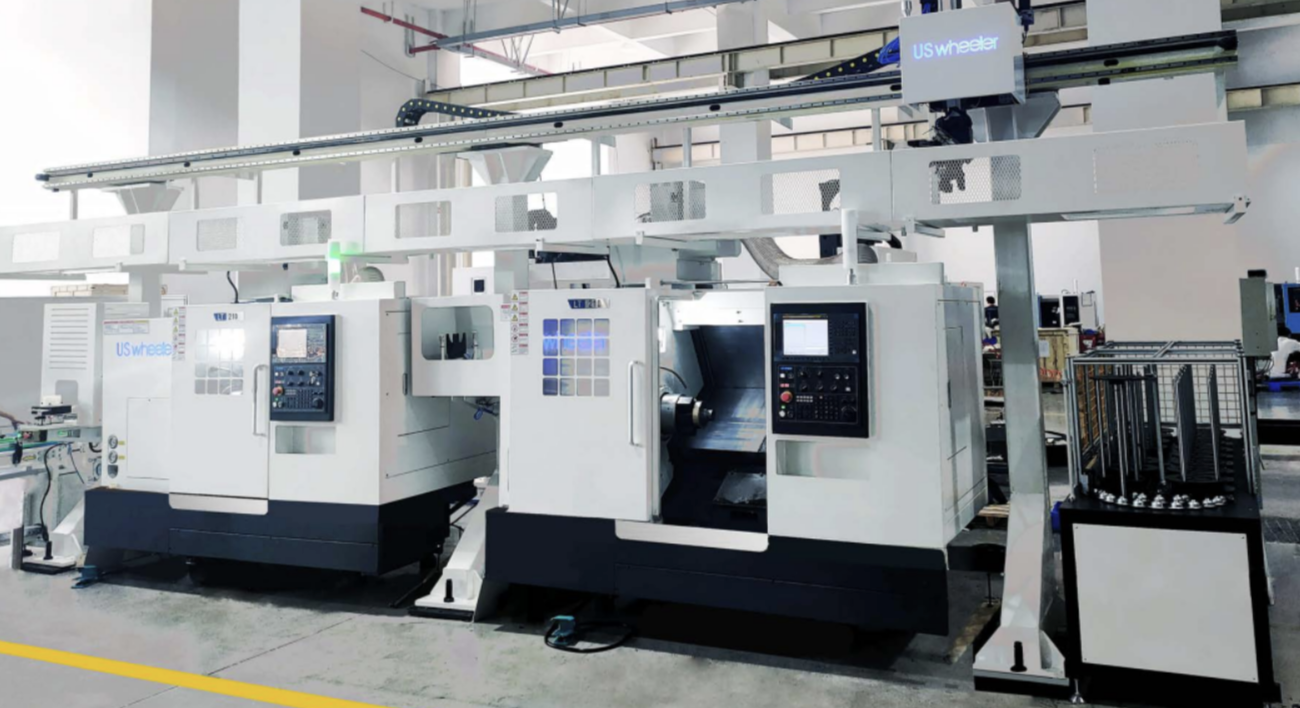

Доступны решения по автоматизации для потокового производства


Характеристики

Параметры обработки

Устанавливаемый диаметр над станиной (мм)

510

Макс. Диаметр обработки (мм)

320

Рекомендуемый диаметр обработки (мм)

210

Диаметр прутка (мм)

51

Макс длина обработки (мм)

500

Расстояние от центра шпинделя до пола (мм)

1050

Перемещение пиноли (мм)

80


Шпиндель

Ги


дравлический патрон (дюйм)

8

Тип шпинделя

A2-6

Макс. Скорость шпинделя (об/мин)

4500

Двигатель шпинделя (кВт)

11/15кв

Подшипник шпинделя (мм)

110

Отверстие в шпинделе (мм)

66


Серводвигатели

Крутящий момент ось X/Z (Нм)

12/12

Быстрые перемещения ось X/Z (м/мин)

30/36

Перемещение по осям X/Z (мм)

175/510

Скорость привода ось X/Z (Об/мин)

3000/3000

ШВП диаметр ось X/Z (мм)

Φ28/Φ32

Шаг винта ось X/Z (мм)

10/12 мм

Скорость подачи резания (м-мин)

1-10000

Мин. подача (мм)

0,001


Револьвер

Количество позиций для инструмента (шт)

12

Тип револьвера

Сервопривод + Гидравлический тормоз

Размер инструмента (державки) (мм)

25*25

Макс. Диаметр расточного инструмента (мм)

40


Точность

Позиционирование (мм)

±0.005

Повторяемость (мм)

±0.006


Общие данные

Примерный вес (кг)

3500

Габариты Д*Ш*В (мм)

2570×2300×1750

Общее потребление (кВт)

25

Емкость Масло (л)

3

Емкость СОЖ (л)

120


ЧПУ

ЧПУ

FANUC TF_PLUS

Базовая комплектация



Наименование

Кол-во

Система ЧПУ FANUC TF_PLUS

1

10.4 дюймовый LCD цветной монитор

1

8-ми Дюймовый гидравлический патрон

1

Теплообменник в электрическом шкафу

1

Автоматическая смазка

1

Кабинетная защита

1

Пылезащитное исполнения Электро-шкафа

1

Сигнальная лампа

1

Охлаждаемая микросхема/микрочип

1

Светодиодная подсветка

1

Виброопоры

5

Трансформатор

1

Защитный кожух на двух осях

1

Предохранитель в двери

1

интерфейс, слот для CF-карт

1

Гидравлическая станция

1

Устройство для удаления стружки

1

Программируемая задняя бабка

1

Система измерения инструмента HPMA

1
