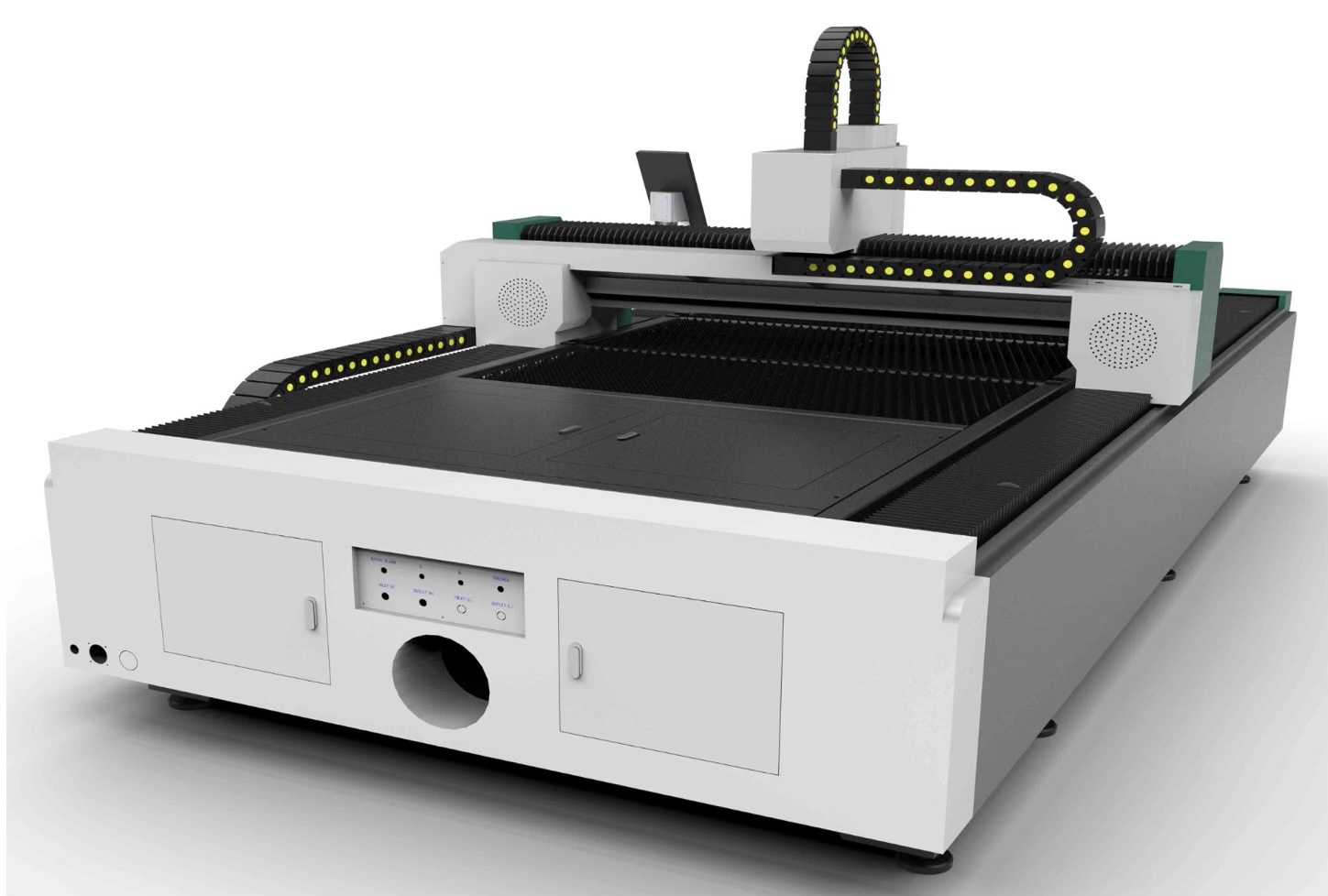

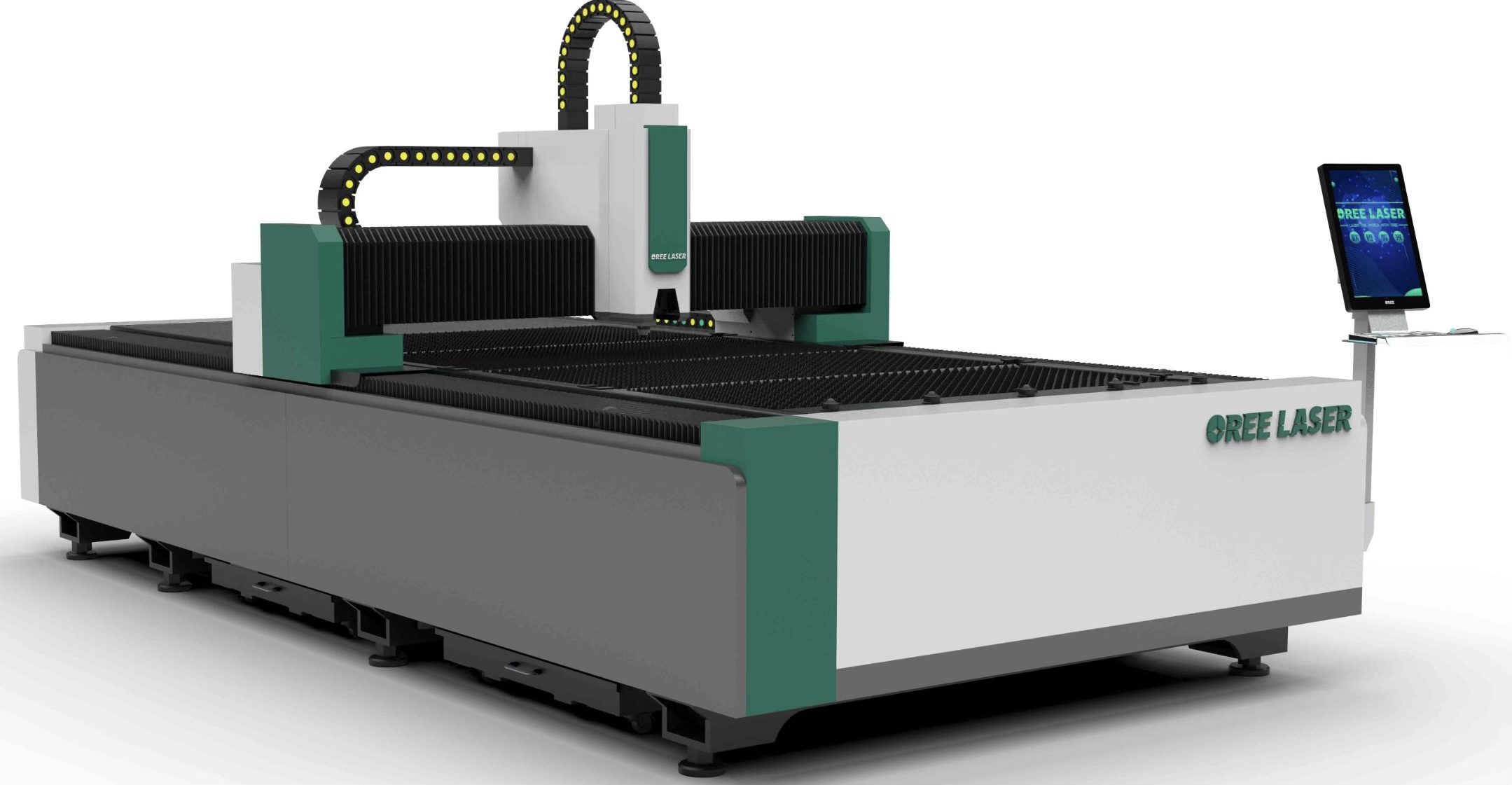

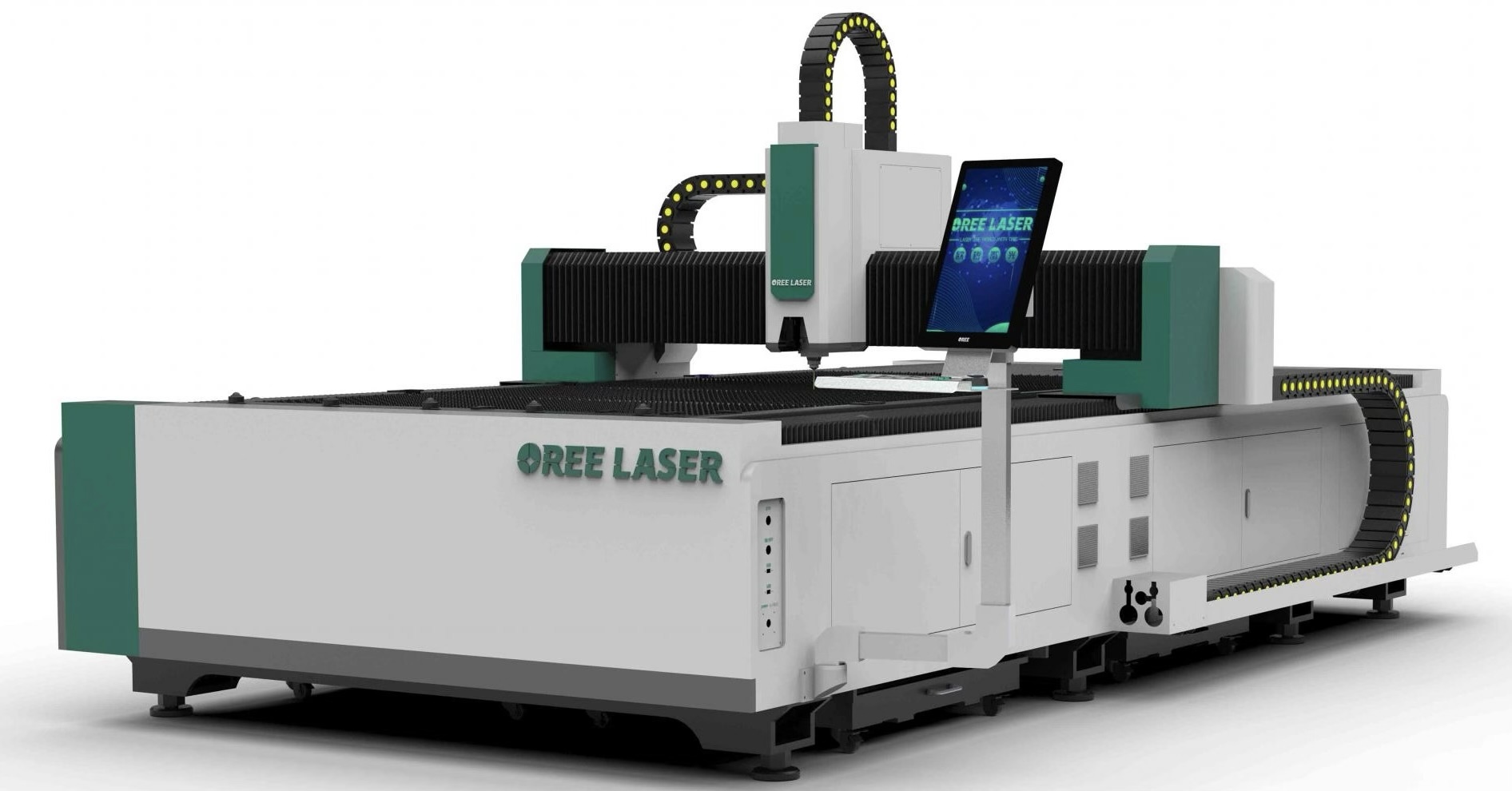

Станок лазерной резки OR FH3015-3000W

Области применения:

  • Производство металлоконструкций: Изготовление строительных и промышленных металлоконструкций любой сложности.
  • Машиностроение: Производство деталей и компонентов для различных видов оборудования и техники.
  • Рекламная индустрия: Изготовление рекламных конструкций, вывесок, табличек и других изделий из металла.
  • Мебельное производство: Раскрой металлических элементов для мебели и декора.
  • Приборостроение: Производство точных деталей и корпусов для приборов и оборудования.
  • Автомобилестроение: Изготовление кузовных деталей, элементов подвески и других компонентов автомобилей.


В цену включено:

✅ Cтабилизатор напряжения

✅ Пуско-наладочные работы и подробный инструктаж по работе/обслуживанию/режимам резки

✅ Гарантия на станок и источник: 2 года

описание
характеристики
базовая комплектация
Описание

Представляем вам станок лазерной резки OR FH3015-3000W – мощное и надежное оборудование для высокоточной резки металла, которое обеспечит эффективность и качество вашей работы. Этот лазерный станок является идеальным решением для предприятий, занимающихся производством металлоконструкций, изготовлением деталей и компонентов, а также для рекламных агентств и мастерских, работающих с металлом.

Преимущества станка лазерной резки OR FH3015-3000W:

  • Высокая мощность 3000W: Станок лазерной резки 3000W обеспечивает быструю и эффективную резку различных типов металлов, включая сталь, нержавеющую сталь, алюминий, медь и другие сплавы. Мощность 3000W позволяет работать с материалами различной толщины, обеспечивая высокую производительность.
  • Высокая точность и качество реза: Благодаря передовой системе управления и высококачественным компонентам, лазерный станок OR FH3015-3000W гарантирует исключительную точность и чистоту реза. Вы получаете детали с минимальными отклонениями и без необходимости дополнительной обработки.
  • Большая рабочая зона: Рабочая зона 3000x1500 мм позволяет обрабатывать листы металла больших размеров, что повышает универсальность и производительность станка. Вы сможете изготавливать крупные детали и оптимизировать использование материала.
  • Надежность и долговечность: Станок OR FH3015-3000W изготовлен из высококачественных материалов и комплектующих, что обеспечивает его долговечность и надежность в эксплуатации. Минимальное количество простоев и высокая производительность – залог успешной работы вашего предприятия.
  • Простота в управлении: Интуитивно понятный интерфейс и удобное программное обеспечение делают управление станком простым и доступным даже для начинающих операторов. Быстрое освоение и легкая настройка параметров резки позволяют оперативно приступать к работе.
  • Автоматизация процесса резки: Система автоматической подачи материала (опционально) позволяет автоматизировать процесс резки, снизить трудозатраты и повысить производительность. Автоматизация – это ключ к повышению эффективности и снижению себестоимости продукции.
  • Универсальность: Лазерный станок OR FH3015-3000W подходит для резки различных типов металлов и сплавов, что делает его универсальным решением для различных отраслей промышленности.

Области применения:

  • Производство металлоконструкций: Изготовление строительных и промышленных металлоконструкций любой сложности.
  • Машиностроение: Производство деталей и компонентов для различных видов оборудования и техники.
  • Рекламная индустрия: Изготовление рекламных конструкций, вывесок, табличек и других изделий из металла.
  • Мебельное производство: Раскрой металлических элементов для мебели и декора.
  • Приборостроение: Производство точных деталей и корпусов для приборов и оборудования.
  • Автомобилестроение: Изготовление кузовных деталей, элементов подвески и других компонентов автомобилей.

Особенности конструкции

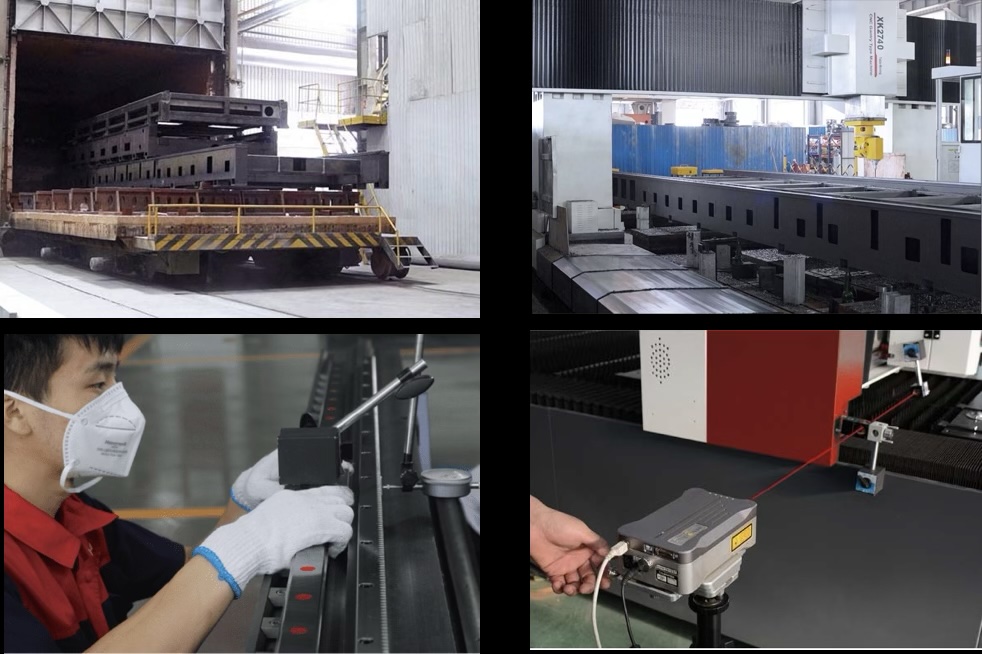

Станина лазера OREE

Высокая скорость процессов резки, холостых ходов и сложная траектория движения портала с лазерной головой неизбежно создают вибрации станины, что отрицательно сказывается на качестве обработанной поверхности и точности получаемых размеров.

Для того, чтобы минимизировать влияние возможных вибраций в станине при перемещении портала  и  режущей  головы  -  конструкторами  завода  OREE  LASER  была  разработана специальная конструкция станины, а также технология ее обработки перед установкой основных систем перемещения и других компонентов.

Уникальная стальная фрезерованная станина лазера OREE со снятым напряжением позволяет

гасить вибрации станины при резке даже на высоких скоростях. В процессе эксплуатации станка, особенно при работе с тонким металлом, вибрация станины значительно меньше, чем на станках со сварной станиной из профильной трубы или тонкого чугуна.

На сегодняшний день мы имеем прекрасно сконструированный изготовленный станок, срок службы которого составляет десятки лет при должном обслуживании.

Системы перемещения

В качестве поставщиков для систем перемещения завод выбрал мировых лидерв в этой области, которые на протяжении многих лет доказывали свое качество и долговечность.


Зубчатая передача «шестерня -рейка» YYC

Компания YYCвсемирно известный производитель высокоточных планетарных редукторов. Шестерни и зубчатые рейки YYC также отличаются высокой точностью. Зубчатые передачи YYC характеризует: геометрическая точность всех размеров; прямизна, параллельность и перпендикулярность поверхностей; твердость закаленной поверхности, а также глубокий слой закалки. Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для задания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.


Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань), которые отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие отличительные особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.


Стабилизатор напряжения

Стабилизаторы напряжения обеспечивают постоянство питающего тока при изменениях в электрической сети, тем самым снижая риск выхода из строя электронных компонентов станка и продлевая тем самым срок службы оборудования.

Вытяжка

Вытяжка улитка обеспечивает дымоудаление и забор продуктов горения при лазерной резке из рабочей зоны

Мобильный пульт управления

Пульт управления для лазерного станка по металлу – это портативный контроллер, который обеспечивает оператору быстрый доступ к основным функциям станка.

Благодаря компактным размерам и магнитной вставке, он легко крепится на станке и всегда под рукой.

Характеристики
ХарактеристикаЗначение
Рабочая зона
3000х1500 мм
Ход по оси X1530 мм
Ход по оси Y3050 мм
Ход по оси Z120 мм
Мощность лазерного излучения3000 Вт
Эффективная толщина резки
Углеродистая сталь≤16 мм
Нержавеющая сталь≤8 мм
Мощность двигателей по осям Y-X-Z
1,8кВт-0,85квт-0,4кВт
Точность позиционирования±0.03 мм
Точность повторного позиционирования±0.02 мм
Максимальная скорость холостого хода120 м/мин
Параметры электропитания
3 фаза 380В \50Гц
Режущий лазерный газ
Кислород, воздух, азот
Размеры примерные (Д*Ш*В)
4630*2470*2000 мм
Примерная масса станка3500 кг
Базовая комплектация
НаименованиеМарка
Источник
RAYCUS мощностью 3000Вт
Лазерная режущая голова
RAYTOOLS BM110
Портал
Алюминиевый
Прецизионные направляющиеHIWIN
Прецизионная рейкаYYC
Серводвигатель и приводYASKAWA
Редукторы
EREFAT/FEDERER
Электрические компонентыSchneider
Система ЧПУFSCUT 2000
Программное обеспечениеCYPCUT
Основные пневматические компонентыSMC/AirTAC
Водяной чиллер
S&A/TEYU/HANLI
Устройство для удаления пылиВентиллятор
