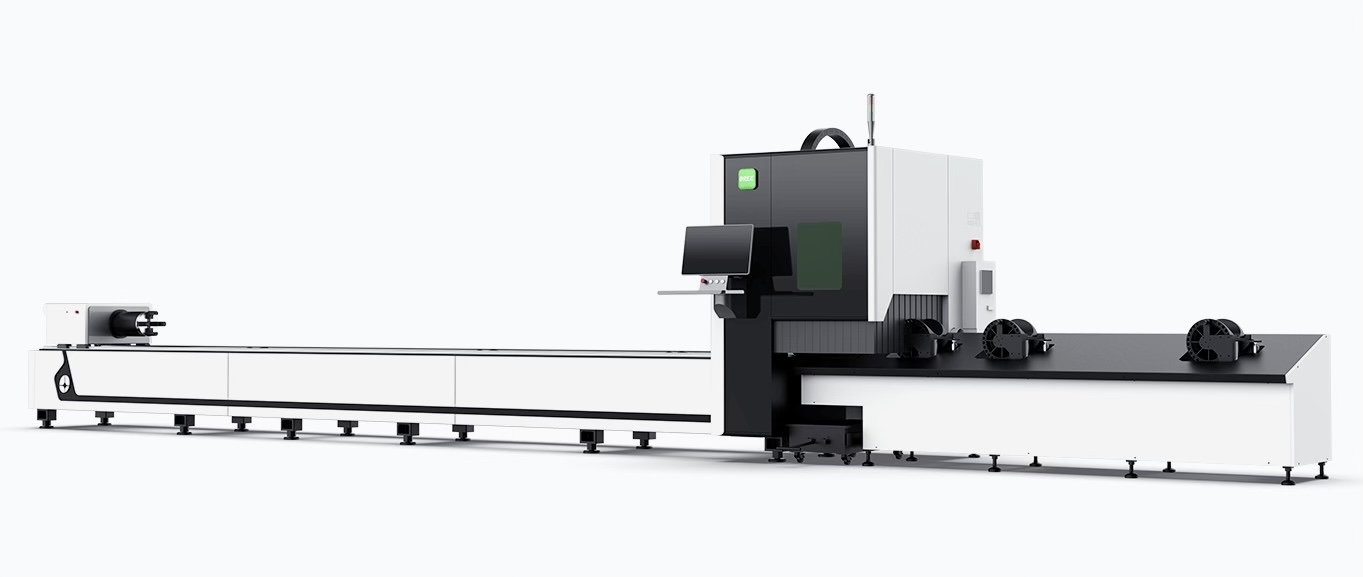

Станок лазерной резки труб OREE LASER TG6035 (6000 RAYCUS)

Почему стоит выбрать OREE LASER TG6035?

• Высокая мощность и производительность: Мощный лазерный источник Raycus 6000 Вт обеспечивает высокую скорость резки и превосходное качество кромки даже при работе с толстостенными трубами. Увеличьте объемы производства и сократите время выполнения заказов.
• Прецизионная резка труб: Станок TG6035 гарантирует высочайшую точность резки, минимизируя отходы материала и обеспечивая идеальное соответствие заданным размерам. Забудьте о дополнительных операциях по доводке деталей!
• Универсальность и гибкость: Станок подходит для резки труб из различных материалов, включая сталь, нержавеющую сталь, алюминий, медь и другие сплавы. Легко переключайтесь между задачами и расширяйте спектр предлагаемых услуг.
• Автоматизация производства: OREE LASER TG6035 оснащен автоматизированной системой загрузки и выгрузки труб, что позволяет минимизировать участие оператора и обеспечить непрерывный производственный процесс.
• Надежность и долговечность: Станки OREE LASER известны своей надежностью и долговечностью. TG6035 изготовлен из высококачественных компонентов и рассчитан на интенсивную эксплуатацию в промышленных условиях.
• Простота в управлении: Интуитивно понятный интерфейс управления позволяет быстро освоить работу со станком даже начинающему оператору. Сократите время на обучение персонала и начните зарабатывать уже сегодня!

Области применения станка OREE LASER TG6035:

• Производство металлоконструкций
• Машиностроение
• Автомобилестроение
• Производство мебели
• Строительство
• Энергетика
• И другие отрасли

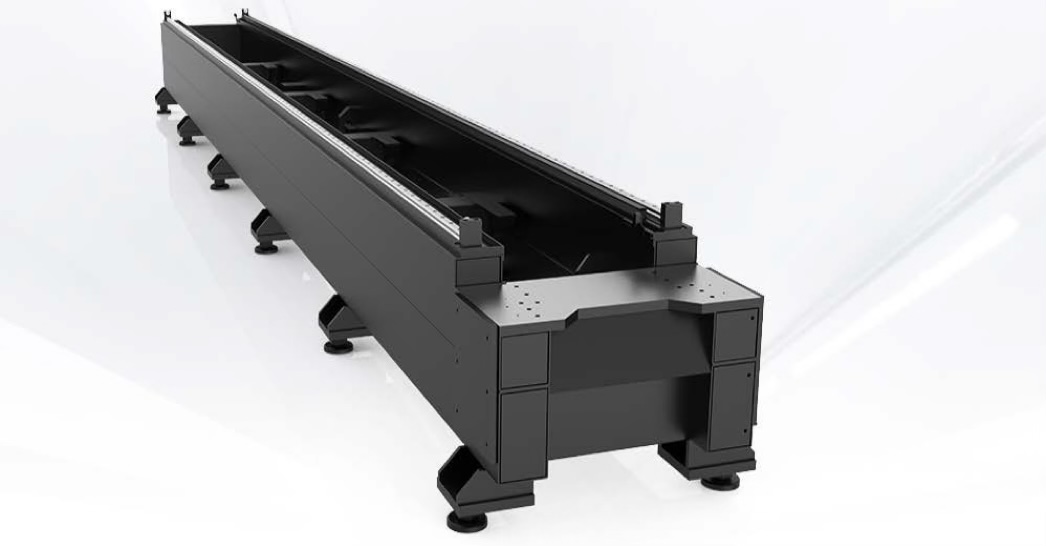

СТАНИНА СТАНКА

• Станина, прошла термическую обработку (отжиг) и отпуск, для снятия остаточных напряжений в конструкции, а также повышения вязкости и уменьшения хрупкости
• Максимальная деформация станины при достижении ускорения 1G по осям X и Y – не более 0.018 мм.
• Сварная станина по модулю упругости выигрывает у чугунных, так как сталь прочнее чугуна.
• Допуск параллельности двухсторонних направляющих по всей длине станины станка - не более 0.030 мм
• Металлоемкость сварной станины ниже на 30-40%, по сравнению с литой, при одинаковых параметрах жесткости. Например, вес у сварной станины 3500 кг должен соответствовать весу литой около 4800 кг
• Сварные станины, выполненные по данным стандартам, не требуют дополнительных дорогостоящих операций (помимо отжига) по снятию внутренних напряжений. Например, для любых литых станин (из серого ВЧ или высокопрочного ВЧ чугуна) должно применяться старение длительностью 6-12 месяцев.

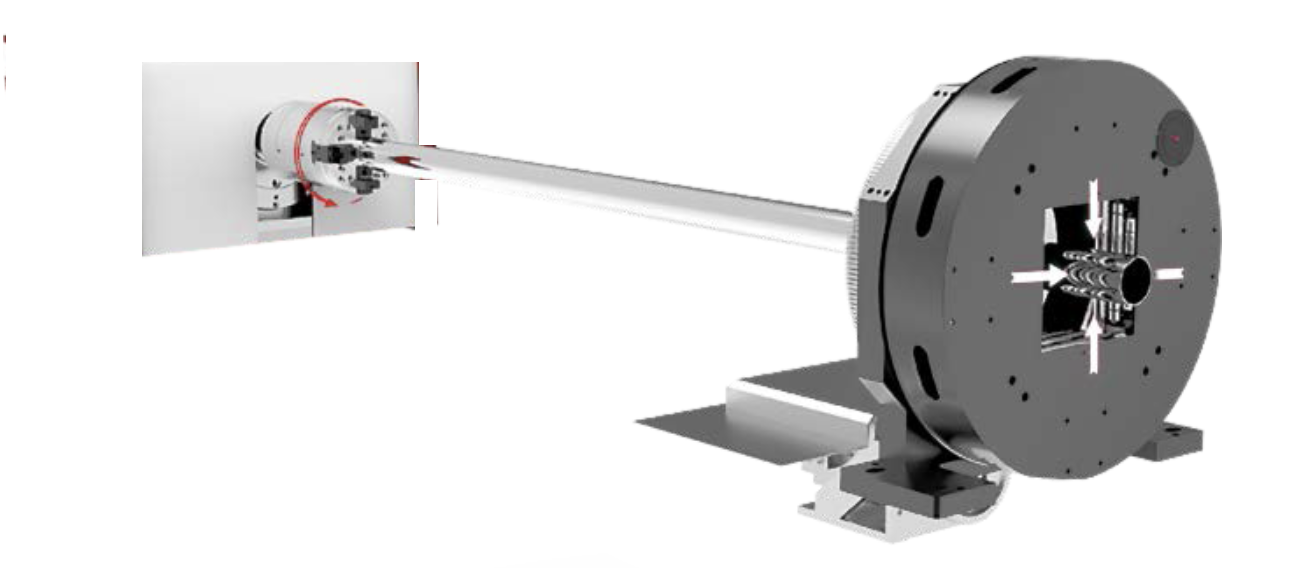

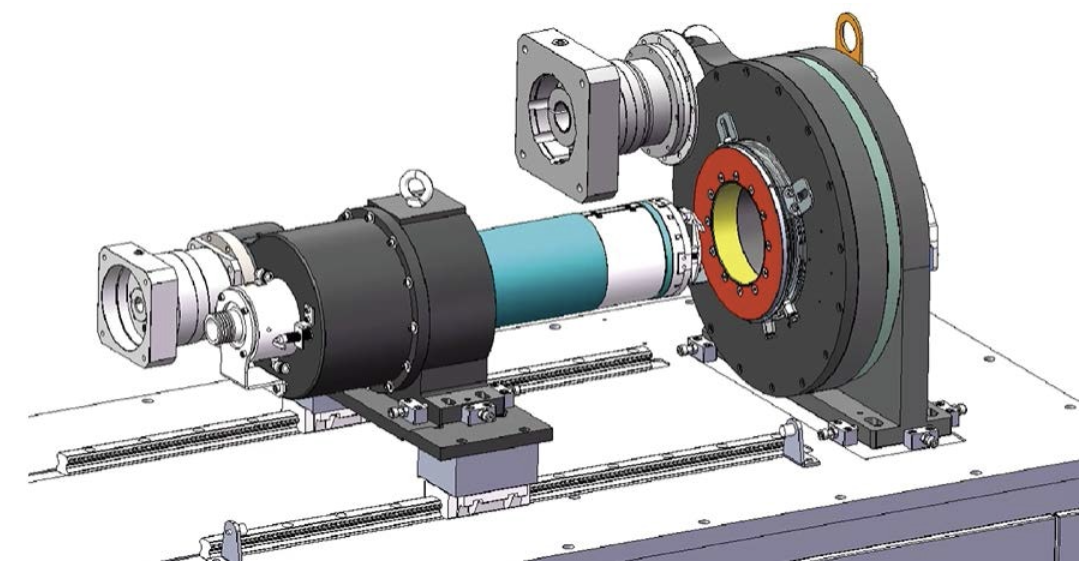

Пневматические автоматические зажимы отлично подходят для закрепления труб, предохраняя от деформаций и позволяя контролировать зажимное усилие. Диаметр труб, которые могут быть зафиксированы в такого рода зажимах, варьируется от 20 до 350 мм. Труборез позволяет раскраивать металлические трубы квадратного, круглого, овального и D- образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.

Передний поддерживающий люнет, так же оснащен пневматической фиксацией фиксации материала, с автоматическим центрированием. Усилие давления в пневматической системе регулируется, за счет чего можно подобрать оптимальный режим для обработки различных материалов, и снизить нагрузку на ролики перемещения.

ЗАЩИТА ПАТРОНА И МИНИМАЛЬНЫЙ ОСТАТОК ПО ТРУБЕ

Датчик наличия заднего патрона в люнете позволяет обеспечить максимально эффективную резку с минимальными остатками, при этом максимально снизить возможность столкновения патрона с лазерной головой.

Высокая эффективность передачи, высокая точность, стабильный и длительный срок службы.

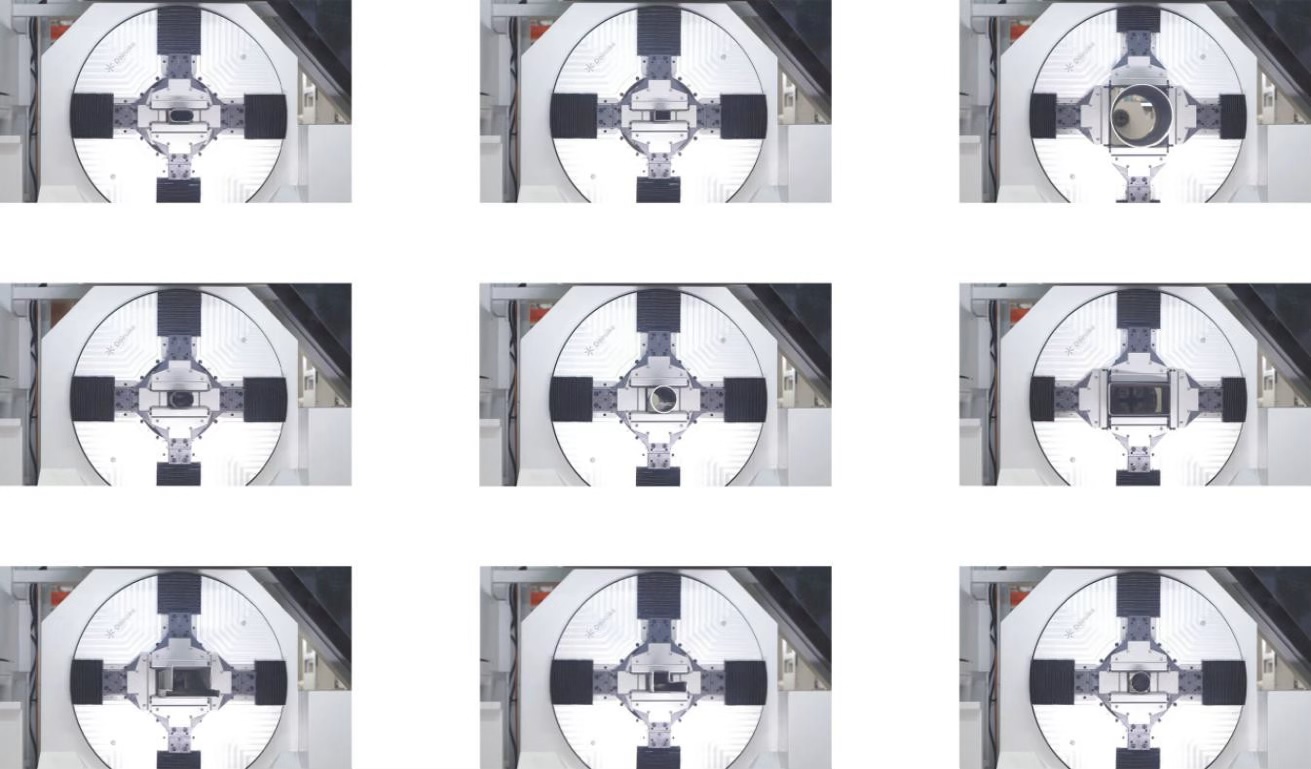

ПРИМЕР ЗАЖИМА ТРУБ РАЗЛИЧНОЙ КОНФИГУРАЦИИ

В ДАННОМ СЛУЧАЕ МЫ ПРЕДЛАГАЕМ ОСНАСТИТЬ СТАНОК ИСТОЧНИКОМ МОЩНОСТЬЮ 6000ВТ.

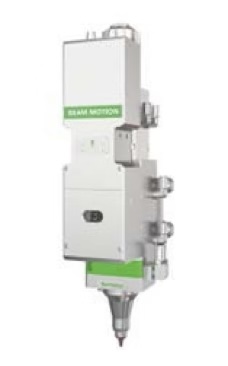

В сочетании со специальным удлиненными соплами, а также встроенным приводом для автоматической фокусировки данная лазерная голова позволяет резать большинство стандартных и нестандартных профилей.

Модульная конструкция: простота обслуживания, снижение времени простоя.

Множественные защитные линзы: 3 защитные линзы, высокоэффективные защитные коллимационные сфокусированные линзы.

Тонкие сопла: Уменьшение интерференции деталей, подходящие для обработки продуктов с небольшим пространством.

Эффективная защита оптических элементов от загрязнения пылью. Автоматическая  фокусировка:  уменьшение  вмешательства  человека, быстрое и удобное управление.

Быстрая и простая замена защитных линз.

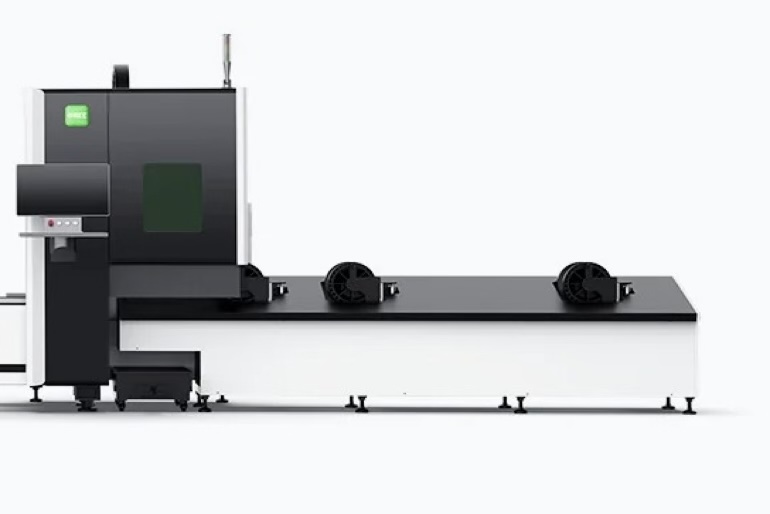

ЗАЩИТНАЯ КАБИНА И ПРИЕМНЫЙ СТОЛ С ПОДДЕРЖИВАЮЩИМИ РОЛИКАМИ.

Защитная кабина позволяет обезопасить оператора от вредного лазерного излучения, а приемный стол 3 метра с поддерживающими роликами позволяет аккуратно производить резку и снятие готовой детали.

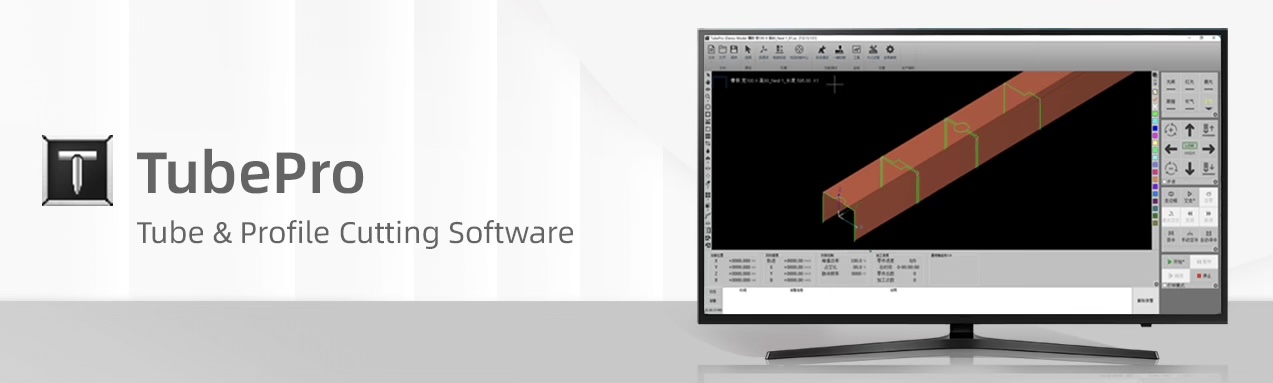

Программное обеспечение TubePro имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

1. Автоматическое определение центра трубы.TubePro может определить местоположение и компенсировать отклонение трубы от центра вращения патрона во время работы, чтобы гарантировать высокую точность резки.
2. Два режима работы «Абсолютной» и «Относительной» системы координат. В абсолютной системе координат отсчет производится от начальной нулевой точки, для перфорации заготовки без торцевания. В относительной системе координат занимает нулевую точку там, где он находится (фактическое расположения лазерной головы относительно заготовки).
3. TubePro поддерживает управление 3 патронами (2 подвижных и 1 неподвижный), чтобы обеспечить нулевое количество отходов и сэкономить больше материала. Управление держателями трубы в зависимости от  положения  патрона,  для предотвращения  прогиба трубы под силой тяжести на основной части станки и приемной.
4. Угловая функция. Позволяет произвести настройку резки углов профиля (давление газа, пиковую мощность лазера, частоту и скорость вращения патрона), что повысит эффективность и качество резки.
5. Помимо стандартных труб, таких как квадратные и круглые трубы, TubePro также поддерживает профили и трубы свободной формы с U/L/H/T сечениями, и различные формы профиля разных сложностей.

ПО «TUBEST» ДЛЯ РАБОТЫ С НЕСТИНГОМ И ОТКРЫТЫМИ ПРОФИЛЯМИ

1. Позволяет импортировать сразу несколько igs моделей, различной формы.
2. Технология «Nesting». В отличии от массива в Lite версии, «Nesting» раскладывает все имеющиеся детали на задаваемой заготовки (длина заготовки и количество). Так же объединить различные детали в общую линию траектории движения, чтобы сократить время резки и свести отходы к минимуму.
3. TubesT может распознавать трубы свободной формы как L/U/T/H, так же сложные катаные формы труб, расширяя производственных возможности.
4. TubesT объединяет функции вытяжки, вырезания, отверстия, V-образной канавки и т.д., Даже пользователь с нулевым опытом работы в САПР может легко приступить к работе.
5. Создание отчетов с готовыми раскладками в «Nesting» для облегчения управления производственным графиком.

СИСТЕМА УПРАВЛЕНИЯ ГАЗОМ

Необходимый вспомогательный газ для резки включает в себя N2, O2 и воздух. Вспомогательный газ можно автоматически переключить под централизованным контролем системы ЧПУ. Чтобы соответствовать различным техническим параметрам резки, система может автоматически регулировать давление газа и подачу газа О2, согласно данным из библиотеки параметров резки. Система резки не только соответствует общим требованиям резки пластин из углеродистых сталей, но также удовлетворяет требованиям резки нержавеющих сталей под высоким давлением подачи газа.

КОНТУРНОЕ ВОДЯНОЕ ОХЛАЖДЕНИЕ

Мы используем только дорогие и качественные чиллеры от ведущих производителей. Чиллер подставляет собой компактный герметичный бак различного объема, который служит емкостью для воды, циркулирующей в системе терморегуляции. Особенностью данного устройства является двухрежимная работа, которую обеспечивает встроенный контроллер. Первый режим позволяет выставлять температурный диапазон жидкости в качестве постоянного значения. На втором режиме чиллер регулирует температуру самостоятельно, исходя из окружающих факторов.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

Большинство поставщиков поставляют стабилизаторы отдельно, либо вы будете обязаны купить стабилизатор за собственные средства, потому как ни один производитель не подтвердит гарантийный случай в отсутствии

стабилизатора. Мы всегда комплектуем наши станки стабилизаторами напряжения.

СИСТЕМА АВТОМАТИЧЕСКОЙ СМАЗКИ

В стандартном исполнение станки оснащены автоматизированной системой подачи смазки для надежного обеспечения подачи смазки на систему перемещения, что в свою очередь позволяет снизить время на обслуживание, и работать в бесперебойном режиме.

• Промышленная сварная станина;
• Задний пнематический патрон;
• Передний пневматичекий патрон (люнет);
• Пневматичексие поддерживающие ролики;
• Режущая голова с автофокусом Raytools (с длинным соплом);
• Защитная кабина зоны резки со смотровым окном;
• Вытяжка в зоне резки + вытяжной вентиллятор;

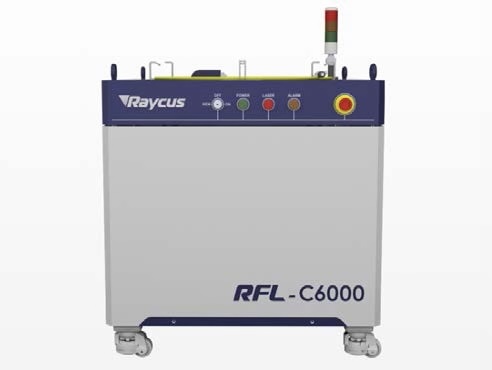

• Волоконный лазерный излучатель Raycus мощностью 6000Вт c оптоволоконным кабелем;
• Электрические компоненты Schneider Electric/Omron;
• Двигатели, редукторы и системы перемещения от ведущих мировых производителей HIWIN, YYC, TBI, EREFAT, YASKAWA;
• Чиллер водяной двухконтурный;
• Автоматическая система смазки направляющих;
• Система управления FSCUT 3000;
• Программное обеспечение TUBEPRO;
• Дополнительное программное обеспечение TUBEST;
• Беспроводной пульт управления с магнитной вставкой;
• Пневматические компоненты SMC/AirTAC;
• Опоры для выставления станка;
• Комплект расходных материалов для лазерной головы;
• Тележка для мелких деталей и отходов;
• Приемный стол 3 метра с поддерживающими роликами;
• Стабилизатор напряжения 80 кВА;
• Руководство по эксплуатации на русском языке.

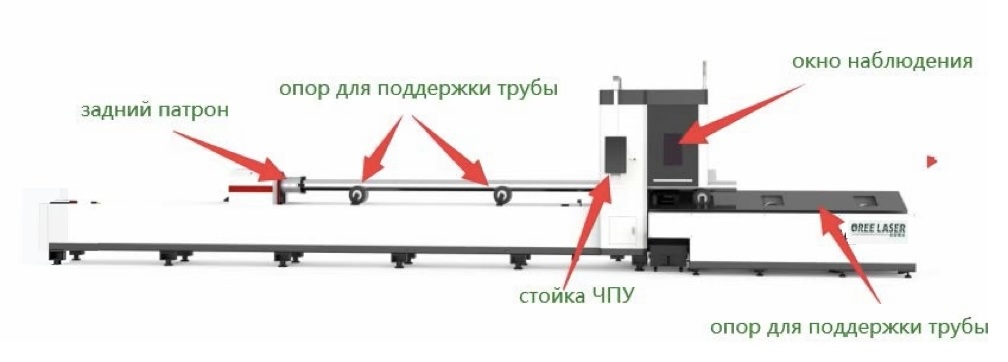

Расположение основных узлов

ПОВОРОТНАЯ ЛАЗЕРНАЯ ГОЛОВА

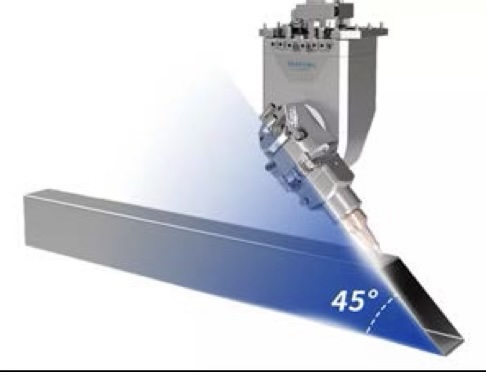

Установка  лазерного раскроя труб может быть опционально укомплектована поворотной лазерной головой с возможностью обработки в 3-х осях элементов труб и профилей.

• Каскадная система принудительного охлаждения;
• Герметичная система защиты от попадания пыли с верхней и нижней системой защитных линз;
• Система защиты от столкновений;
• Система автоматического поддержания высоты;
• Функция определения края листа;
• Принудительное водяное охлаждение, препятствует перегреву лазерной головки, и ее компонентов.

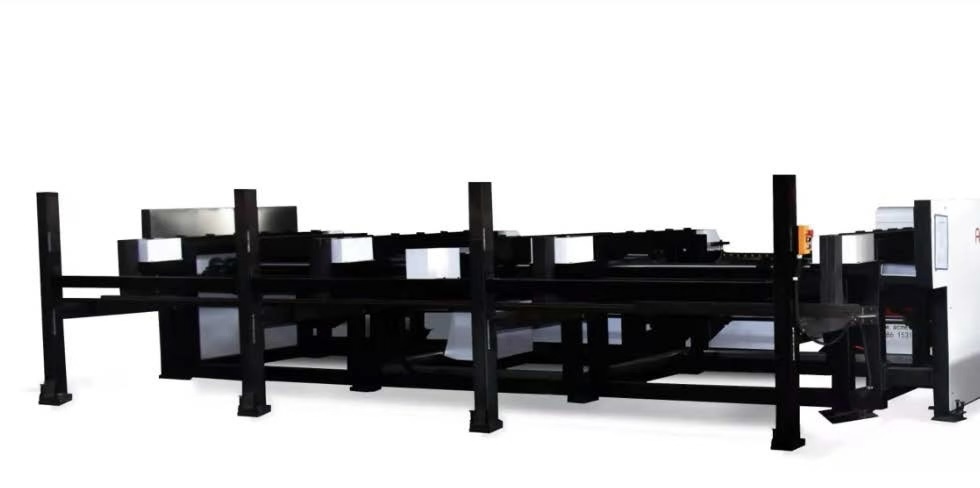

ПОЛУАВТОМАТИЧЕСКАЯ СИСТЕМА ЗАГРУЗКИ ТРУБ

Позволяет облегчить труд оператору, снизить количество человек, задействованных в процессе загрузки трубы и увеличить производительность.
