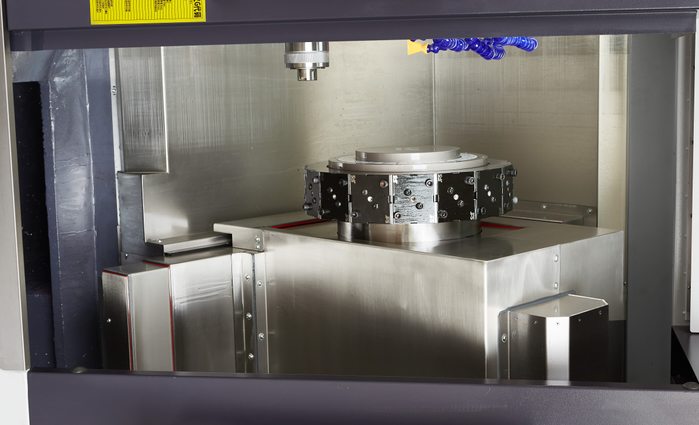

Токарно-фрезерный центр CK46 DTY

Станок изготовлен, наличие в Китае 19.09.2023г


описание
характеристики
базовая комплектация
дополнительные опции
Описание


Характеристики

Рабочая зона


Устанавливаемый диаметр над станинойØ600 мм
Устанавливаемый диаметр над суппортомØ400 мм
Макс. длина обработки200 мм
Макс. Диаметр пруткаØ45 мм


Шпиндель


Тип шпинделяA2-5
Диаметр сквозного отверстияØ56 мм
Скорость шпинделя6000 rpm
Диапозон скоростей14500 rpm


Перемещение


Макс Ось X800 мм
Межосевое растояние инструмента на силовом блоке под 90 °60 мм
Макс. Ось Z400 мм
Эффективное перемещение Ось Y±60 мм
Быстрое перемещение X/Z24 м/мин
Максимальное ускорение X/Z18 м/мин
Макс. ускорение Ось Y15 м/мин
Быстрые перемещения Y12 м/мин
ШВП по Оси X/Z32 мм
ШВП по Оси Y40 мм
Направляющие Ось X/Z35 мм
Направляющие Ось Y35 мм


Револьверная голова


Револьвер на 12 позиций, типBMT45
Противошпиндель396 мм
Скорость приводного на револьвере≤8000 м/мин
Скорость приводного инструмента, на силовом блоке0°≤800090°≤6000 м/мин
Держатель инструмента45 BMT
ЦангаER25
Размер инструмента25*25 мм
Размер хвостовика держателя инструмента со сквозным отверстиемo25 мм


Мотор


Мощность главного двигателя/ крутящий момент двигателя7.5Kw/Номинальный 47Nm
Мощность двигателя по осям X/Z/ Y / крутящий момент1.8KW/11.5NM (Опция: Syntec 2.4KW/11.5NM)
Крутящий момент двигателя силовой головки8.5 KW/16.5NM
Мощность двигателя системы охлаждения0,3 KW
Тормозное устройство для позиционирования шпинделяГидравлика
Наклон станины35°
Размер Д*Ш*В2200X1580X1900 мм
Вес3430 кг
Общее потребление15 кВ


Базовая комплектация


Дополнительные опции

Конвеер для стружки

Улавливатель деталей

Улавливатель маслянного тумана

Замена на 6-дюймовый гидравлический патрон
