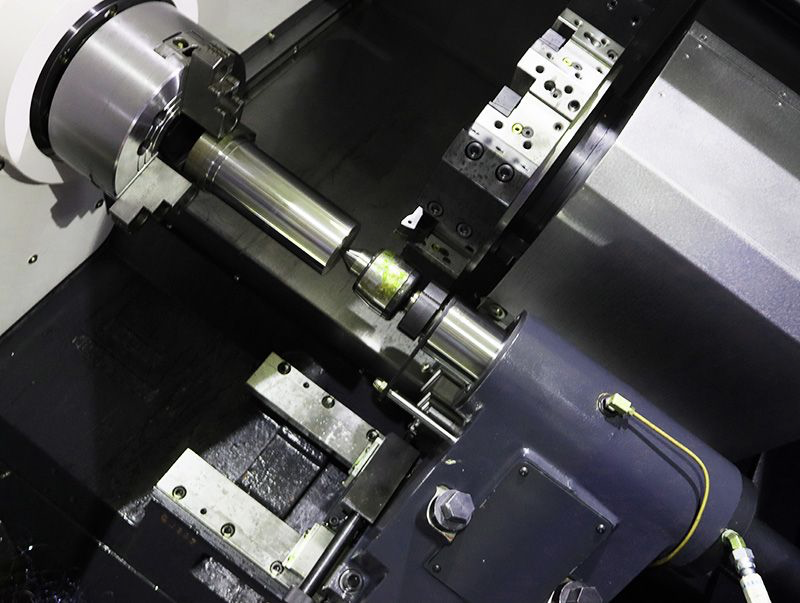

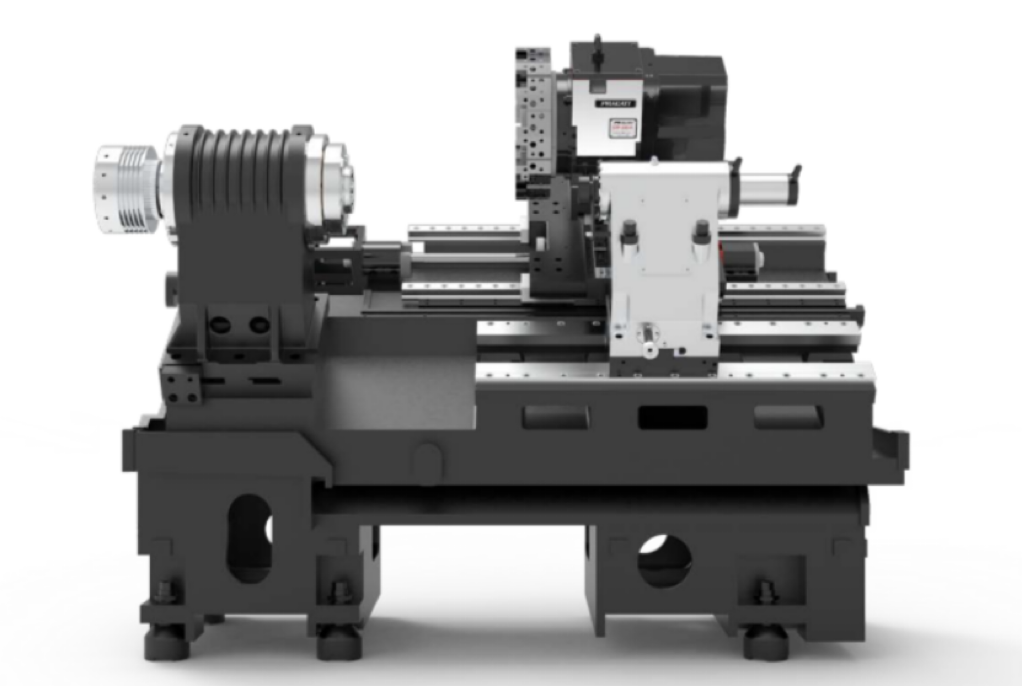

Токарные станки US Wheeler серии LT- это классические высокопроизводительные токарные станки с ЧПУ. Станки с монолитными чугунными станинами, естественного старения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальная серия с точки зрения соотношения цены и качества. Есть возможность полигональной обработки.
Опционально устанавливается:
Рука Renishow HPMA, программируемая задняя бабка, уловитель деталей, конвейер удаления стружки и другие опции по запросу.

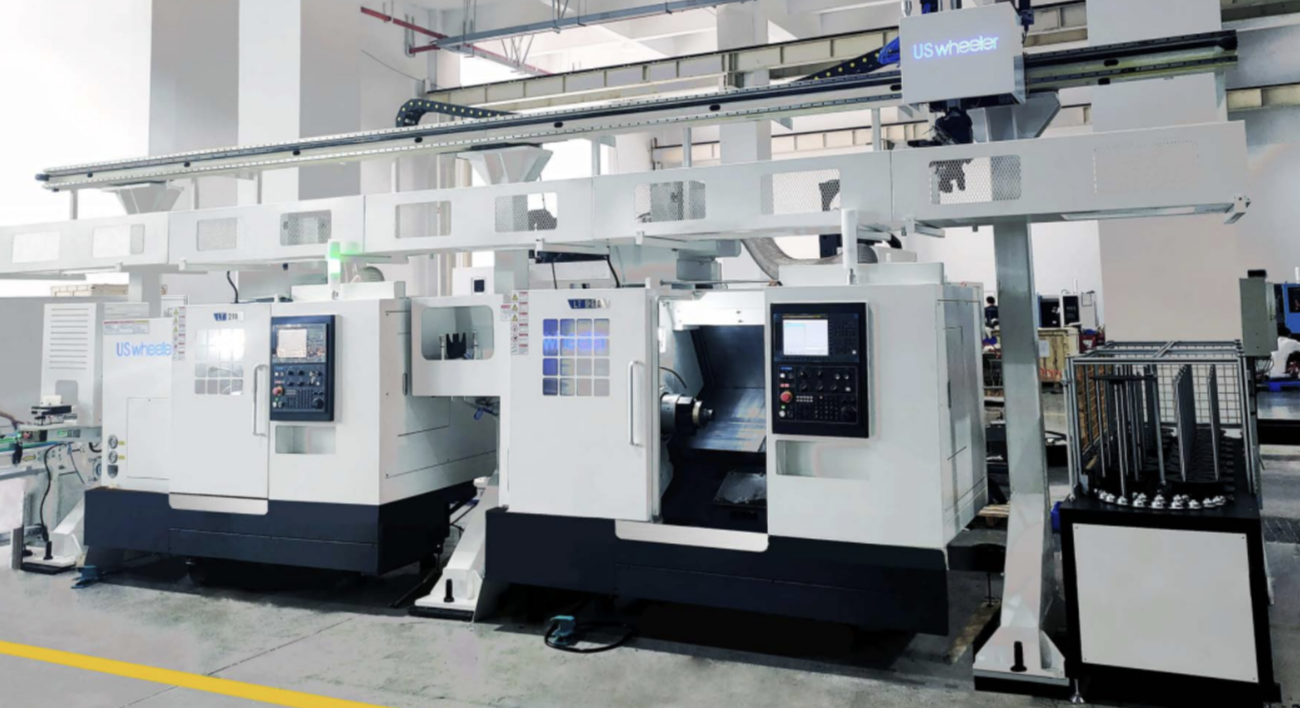

Доступны решения по автоматизации для потокового производства
Устанавливаемый диаметр над станиной (мм) | 570 |
Макс. Диаметр обработки (мм) | 400 |
Рекомендуемый диаметр обработки (мм) | 260 |
Диаметр прутка (мм) | 74 |
Макс длина обработки (мм) | 550 |
Гидравлический патрон (дюйм) | 10 |
Тип шпинделя | A2-8 |
Макс. Скорость шпинделя (об/мин) | 3000 |
Двигатель шпинделя (кВт) | 15/18.5кв |
Крутящий момент шпинделя (Нм) | 472 |
Диаметр Подшипника шпинделя (мм) | 130 |
Сквозное отверстие шпинделя (мм) | 193 |
Высота центра шпинделя (мм) | 1050 |
Перемещение по Оси X (мм) | 220 |
Перемещение по Оси Z (мм) | 600 |
Быстрое перемещение X/Z (м/мин) | 24/20 |
Частота вращения серводвигателя (об/мин) | 3000/3000 |
Крутящий момент (Нм) | 12/22 |
X/Z(Т) Диаметр осевого винта (мм) | ø32/ø40 |
X/Z Шаг осевого винта (мм) | 10/10 |
X/Z(Т) линейная направляющая (мм) | 35/45 |
Макс. Скорость резки (мм/мин) | 1-10000 |
Мин. подача (мм) | 0,001 |
Количество инструментальных станций (шт) | 12 |
Тип револьвера | Driven Tool Turret+ Hydraulic Lock |
Тип приводного инструмента | BMT55-ER32，Макс.φ20 мм |
Скорость приводного инструмента. | 4000об/мин/2.7кВ/12Нм |
Размер инструмента (сечение) (мм) | 25*25 |
Макс. Диаметр инструмента (мм) | Φ32 |
Позиционирования (мм) | ±0.008 |
Повторяемость (мм) | ±0.004 |
Примерный вес (кг) | 3900 |
Д*Ш*В (мм) | 3010×2500×1900 |
Общее потребление (кВт) | 30 |
Емкость Масло (л) | 2 |
Емкость СОЖ (л) | 180 |
Давление (бар) | 6 - 8 |
ЧПУ контролер | FANUC 0ITF_PLUS (5) |
Наименование | Кол-во |
FANUC TF_PLUS | 1 |
10.4 дюймовый LCD цветной монитор | 1 |
Теплообменник в электрическом шкафу | 1 |
Автоматическая смазка | 1 |
Кабинетная защита | 1 |
Пылезащитное исполнения Электро-шкафа | 1 |
Сигнальная лампа | 1 |
Охлаждаемая микросхема/микрочип | 1 |
Светодиодная подсветка | 1 |
Виброопоры | 5 |
Трансформатор | 1 |
Защитный кожух на двух осях X/Z | 1 |
Магнитный переключатель (безконтактный) | 1 |
интерфейс, слот для CF-карт | 1 |
Ось С шпинделя | 1 |
Устройство для удаления стружки | 1 |
Приводные блоки | 2 |
Устройство измерения Renisaw HPMA | 1 |
