Червячный шлифовальный Зубошлифовальный станок с ЧПУ (модель K7280)

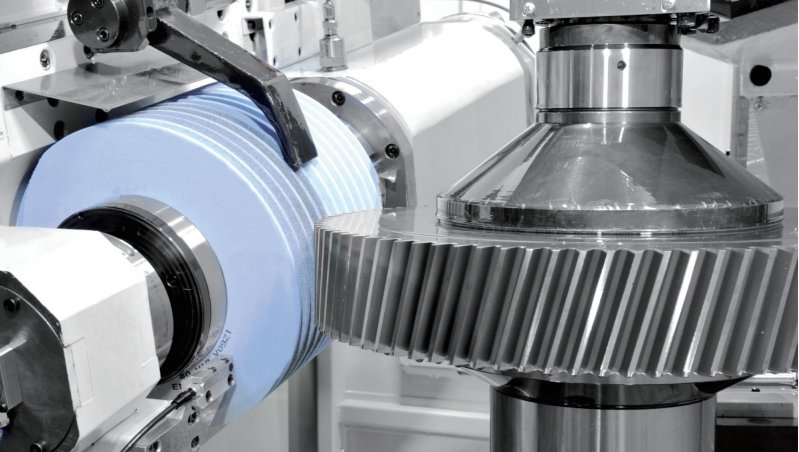

Эта серия червячно-шлифовальных станков с ЧПУ представляет собой продукт, который объединяет преимущества современной технологии автоматического числового управления с ЧПУ, обладает высоким интеллектом и высокой жесткостью, а также имеет функции автоматического вращения защитного кожуха шлифовального круга, автоматической двери, автоматического долива. шлифовального круга, автоматическое движение верхней части вверх и вниз и автоматическая настройка инструмента. Станок использует принцип непрерывного шлифования шлифовального круга и заготовки. Через тринадцатиосевое управление пятью рычагами для завершения функций передача с разрезным зубчатым колесом, осевой дифференциал, модификация шлифовального круга, шлифование шестерен, тангенциальный дифференциал и коррекция зуба.Оборудованный манипулятором через сторонний интерфейс, может быть реализована функция автоматической загрузки и разгрузки.

1.
   1. Поворотный стол для заготовок использует механизм прямого привода с круглой решетчатой ​​линейкой и моментным двигателем, укорачивая цепь передачи, обеспечивая высокую эффективность обработки и превосходную точность.
   2. Усовершенствованное программное обеспечение для шлифования с отличной системой математических вычислений повышает эффективность обработки.
   3. Полная циркуляция автоматической правки, автоматической настройки инструмента и автоматического шлифования может быть достигнута, автоматическая загрузка и выгрузка заготовки могут быть реализованы путем оснащения механической руки через третий интерфейс.
   4. Ось линейного перемещения использует импортную систему роликовых линейных направляющих с усилием предварительного затягивания, обеспечивающим превосходную точность удержания и долговечность, непростую деформацию.Принятая прецизионная шарико-винтовая передача приводится в движение непосредственно синхронным серводвигателем переменного тока.
   5. Станок имеет полностью закрытую защитную крышку, безопасную подсветку и систему масляного тумана, поэтому нет разбрызгивания, утечек и загрязнения окружающей среды.
   6. Мощный колесный станок с одним алмазным роликом позволяет регулировать угол давления.

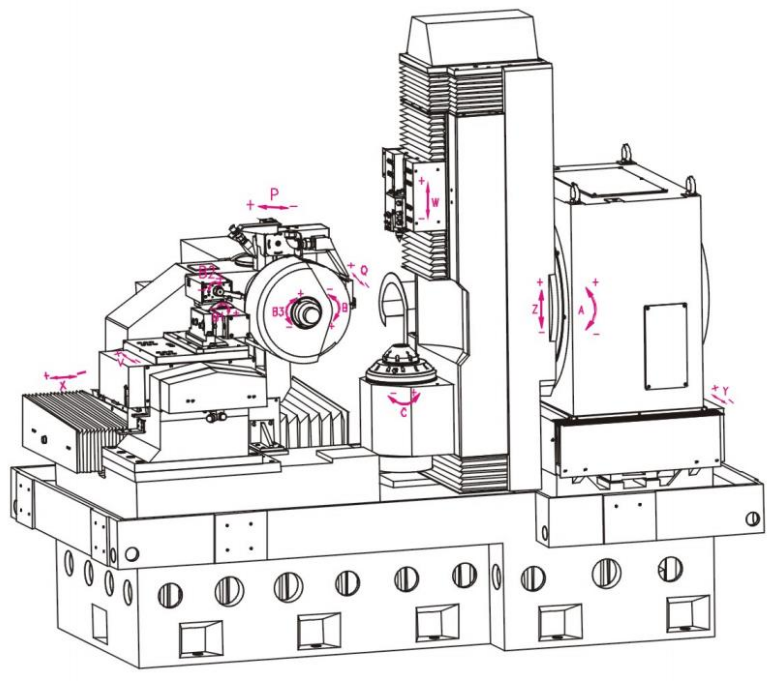

Спецификация координат

X: Радиальная подача шлифовального круга вдоль шестерни
Радиальная подача шлифовального круга вдоль истинного ролика
Y: Тангенциальное движение заготовки
Z: Осевое перемещение заготовки
P: автоматическое отслеживание движения форсунки для шлифовального масла
V: Продольная подача истинного ролика шлифовального круга
W: движение вверх и вниз по верхнему центру
Q: Телескопическое перемещение датчика настройки инструмента
A: Вращательное движение угла спирали
B: Вращательное движение шлифовального круга
B1: Ось вращения алмазного ролика
B2: ось вращения автоматического топпинга
B3: автоматическое вращение защитной крышки шлифовального круга
C: Вращательное движение заготовки
