G500CNC Высокоскоростной зубофрезерный станок с ЧПУ



Стандартная конфигурация

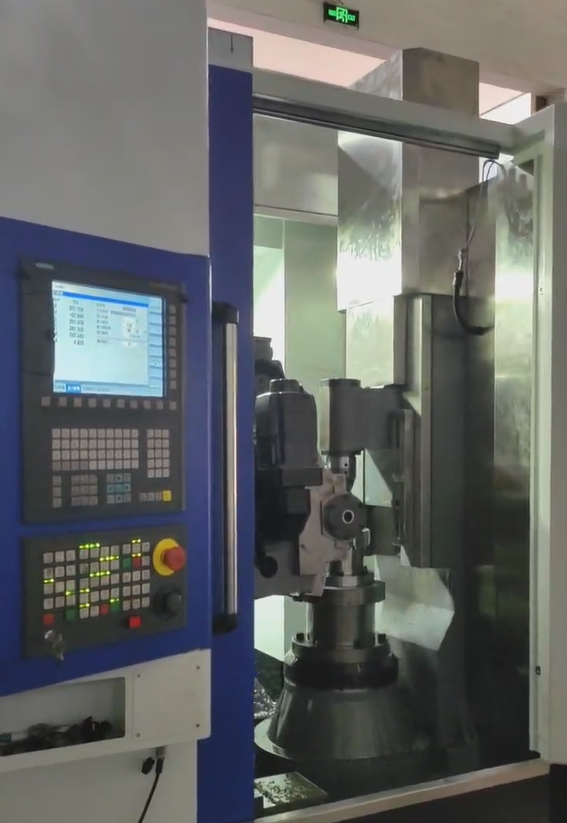

Система управления ЧПУ (Siemens 828D)

Электрический шкаф

Гидравлическая система

Система охлаждения для мокрой резки

Централизованная количественная система смазки

Режущий брус

Резак для заусенцев

Ударопрочная регулировочная площадка

Инструменты для снятия центра верхней задней бабки

Центр верхней задней бабки

Устройство автоматической наладки инструмента

Верстак опускает цилиндр

Кондиционер с электрическим шкафом

Конвейер с магнитной стружкой

Сепаратор масляного тумана

Трехцветный сигнальный свет

Инструкция по эксплуатации на русском языке

Функция машины

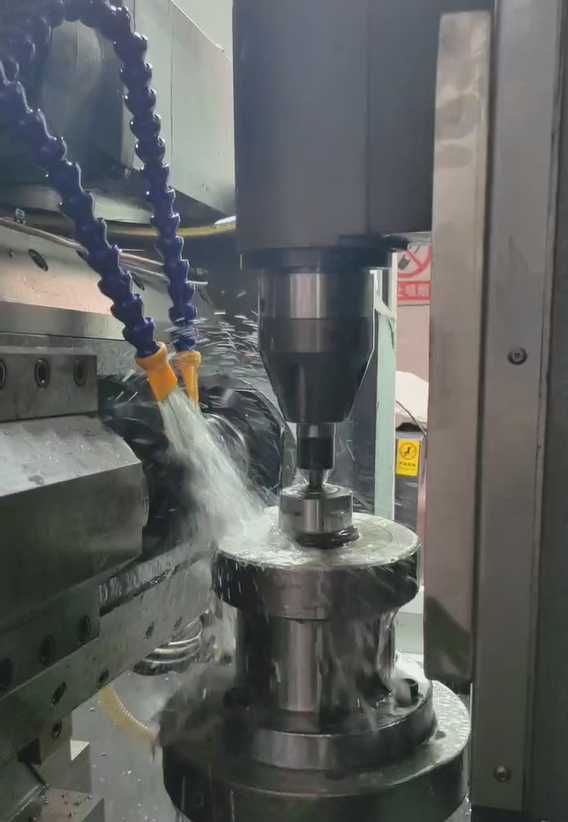

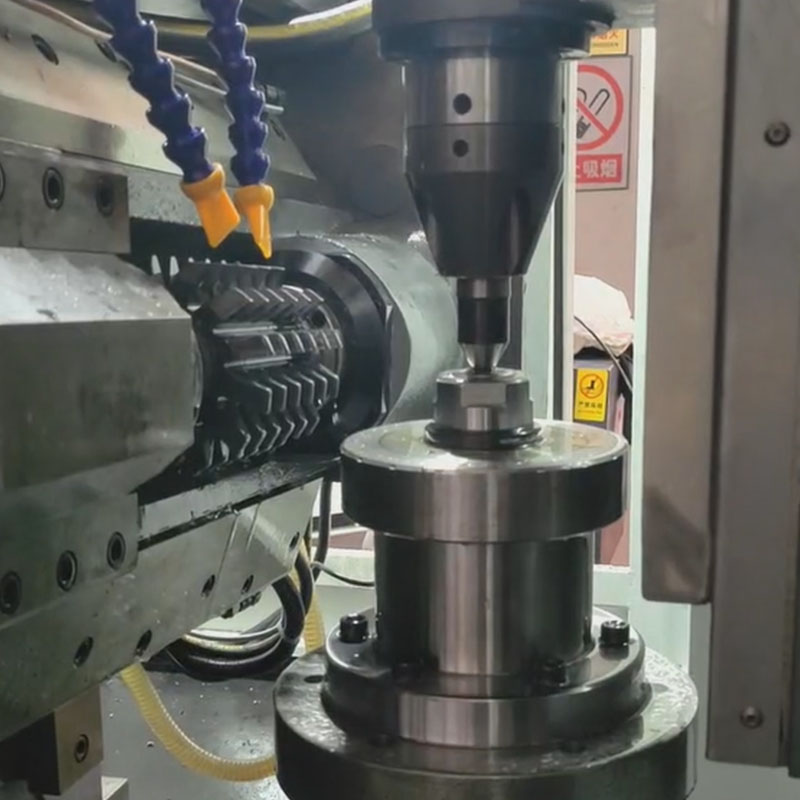

Эта серия высокоскоростных и высокоэффективных зубофрезерных станков с ЧПУ использует принцип генерирующего метода для реализации зубофрезерных цилиндрических зубчатых, цилиндрических косозубых зубчатых (валовые шестерни, дисковые шестерни), червячных шестерен, малых конических шестерен, барабанных шестерен, шлицы, звездочки, синхронные шкивы и другие специальные типы зубьев. Основные отливки станка имеют конструкцию с двойными стенками и пластинами с высокими ребрами, и с помощью анализа методом конечных элементов можно не только обеспечить общую жесткость станка, но и принять во внимание устойчивость станка.

• Станок разделен на 2 конфигурации 6-осевой и 7-осевой.
• Оправка фрезы использует гидравлическое давление для автоматического затягивания и ослабления, что удобно для пользователей при смене инструментов и сокращает время настройки инструмента.
• Обе оси X и Z используют роликовые линейные направляющие высокой жесткости, так что точность направляющих может поддерживаться в течение длительного времени, а срок службы является длительным, а последующее обслуживание удобно.
• Существуют высокоточные моментные двигатели Siemens с прямым приводом и высокоэффективные зубчатые передачи для опций оси C, при этом обеспечивая точность индексации верстака, пользователи могут свободно выбирать высокоточный или высокоэффективный тип в зависимости от условий процесса.
• Ось Y приводится в движение непосредственно серводвигателем, что обеспечивает точность перемещения инструмента и продлевает срок службы инструмента, обеспечивая при этом общую жесткость станка при резании.
• Верхняя направляющая представляет собой высокоточный линейный рельс и оснащена масляным цилиндром для привода верхнего центрального движения, что обеспечивает точность движения верхней центральной направляющей и удобство регулировки машины.
• Зона обработки оснащена внутренней защитой из нержавеющей стали, которая полностью отделяет зону обработки и облегчает удаление стружки.

• Устройство для точного вторичного зачистки твердой поверхности зуба не является обязательным.
• Оснащен вращающимся верхним центром задней бабки, что позволяет избежать износа центрального отверстия при использовании фиксированного верхнего центра задней бабки и повысить точность вращения верхнего центра задней бабки.
