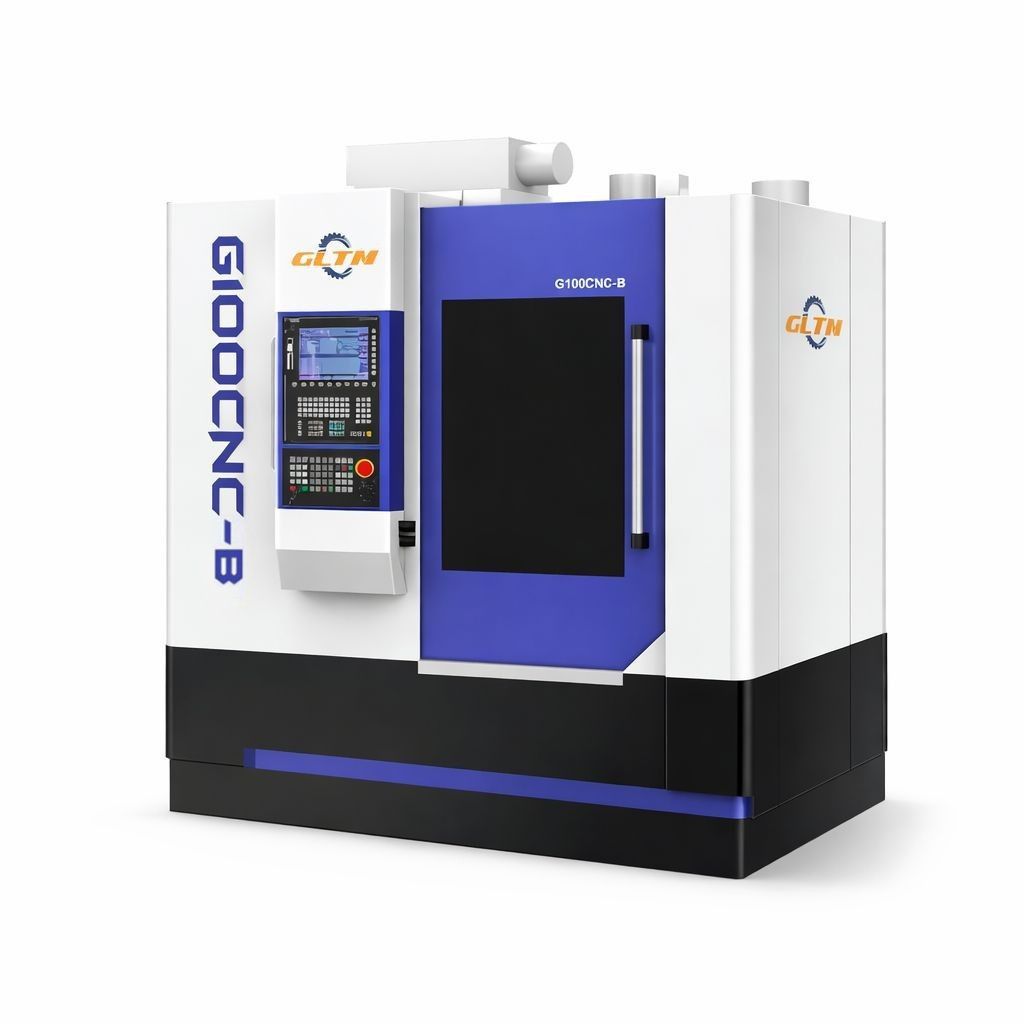

G100CNC-B Высокоскоростной зубофрезерный станок с ЧПУ

1. Назначение и область применения

G100CNC-B —высокоскоростной зубофрезерный станок с ЧПУ, построенный на базе 6 управляемых осей и 4 одновременно интерполируемых осей. Станок выполнен в горизонтальной компоновке и предназначен для обработки зубчатых колёс методом обката (огибания).

6 осей CNC:

• A – поворот кронштейна червячной фрезы
• B – вращение шпинделя червячной фрезы
• C – вращение стола
• X – радиальная подача
• Y – тангенциальная подача
• Z – осевая подача

4-осевая интерполяция: X, Z, B, C

Каждая ось приводится независимым двигателем. Используется «электронная гитара» (EGB) для делительного движения и дифференциальной компенсации при обработке методом обката.

2. Компоновка и Кинематика

• Компоновка: горизонтальная — фреза расположена горизонтально, заготовка — соосно. Горизонтальная компоновка обеспечивает лучшее падение стружки, снижение вибраций и удобство автоматизации.
• Кинематика: фреза совершает радиальное движение (ось X) и осевое движение (ось Z); стол — вращение (ось C).
• Блок ЧПУ: расположен сзади, изолирован от зоны резания.
• Подсистемы: гидравлика, смазка, охлаждение — полностью автономны.

3. Детальное описание осей

4 Конструктивные особенности

• Станина и колонна: двустенная рёберная конструкция из высокопрочного чугуна.
• Термостабильность: циркуляция охлаждающего масла внутри станины для выравнивания температурных деформаций.
• Защита: телескопические кожухи осей, полное ограждение зоны резания.
• Экология: сепаратор масляного тумана (включён в комплект).

5 Виды обрабатываемых изделий

Станок позволяет изготавливать:

• Прямозубые и косозубые цилиндрические колёса (валы, диски);
• Червячные колёса;
• Звёздочки, шлицевые валы;
• Малые конические зубья (с малым углом конусности);
• Бочкообразные (барабанные) зубья;
• Синхронные шкивы;
• Нестандартные профили (по принципу обката).

6. Функциональные возможности

• Автоматический зажим/отпускание оправки фрезы (гидравлический).
• Опционально: устройство автоматической настройки инструмента (для вторичного чистового шевингования закалённых заготовок HRC58–62).
• Полностью закрытая зона обработки, сепаратор масляного тумана.
• Электронная коробка передач (EGB) — без механических гитар и дифференциалов.
• Широкий диапазон оборотов оси B — адаптация под одно-, двух- и многозаходные фрезы (до 3500 об/мин опционально).
• Магнитный стружкоудаляющий конвейер (в базовой комплектации).
• Опционально: автоматическая загрузка/выгрузка заготовок, автоматическая дверь, оптическая линейка, стабилизатор напряжения, соединение с фаскоснимателем.

7. Комплектация (базовая)

7.1 Электроавтоматика

• ЧПУ: Siemens 828D (10,4" сенсорный)
• Приводы: Siemens (цифровой обмен данными)
• Встроенные циклы: зубофрезерование, червячные фрезы, шлицы
• Трёхцветная сигнализация + звуковой зуммер

7.2 Гидравлика

• Автономная станция (0,75 кВт)
• Контуры: зажим заготовки, перемещение задней бабки, фиксация оси A

7.3 Смазка

• Автоматическая (дозированная), раздельные контуры на ШВП и направляющие
• Контроль уровня и давления

7.4 Охлаждение

• Зоны резания: насос (60 л/мин), насадки для фрезы, система фильтрации
• Шпинделя B: жидкостное охлаждение (отдельный контур)
• Станины: температурная компенсация (4 датчика + коррекция в ЧПУ)

7.5 Защитное ограждение

• Сдвижные двери со смотровыми окнами (поликарбонат)
• Блокировка доступа при работе
• Светодиодная подсветка (IP67)

8. Спецификация ключевых компонентов
