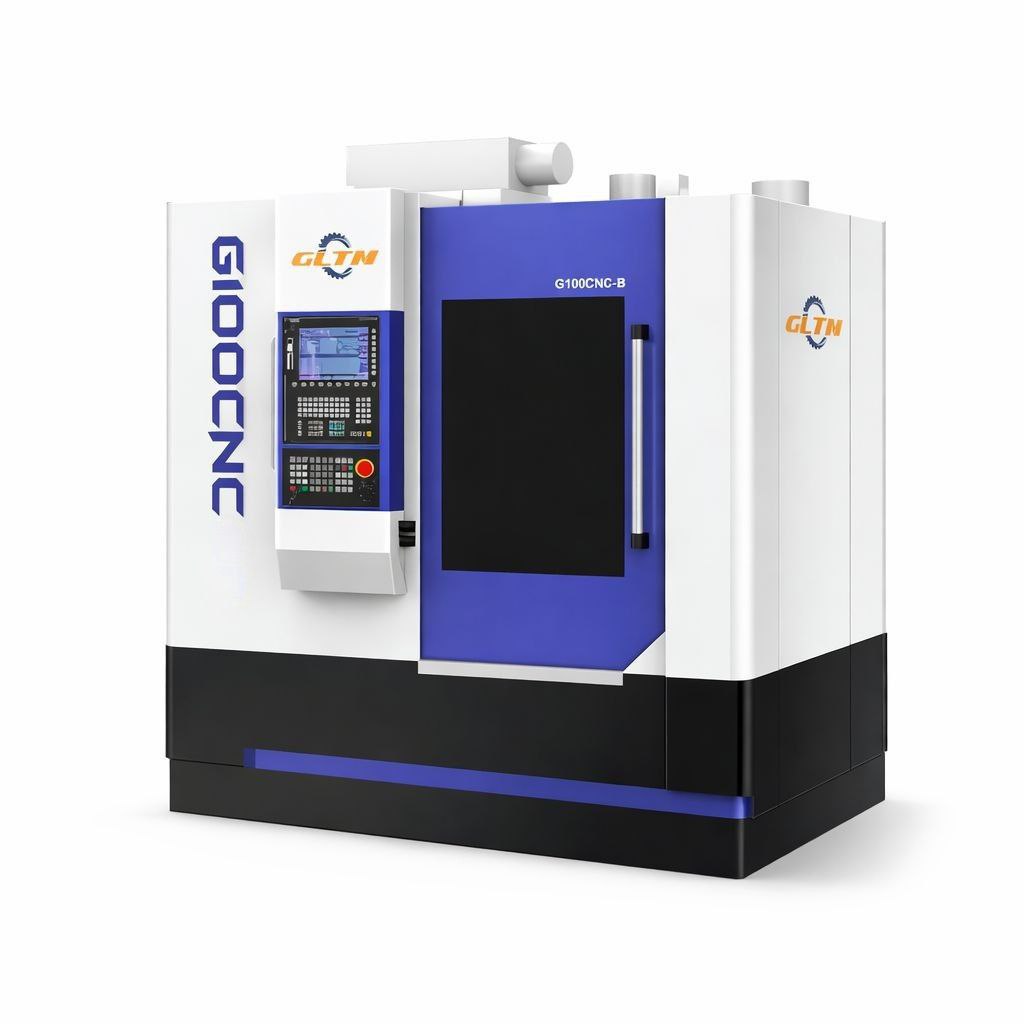

G100CNC Высокоскоростной зубофрезерный станок с ЧПУ

G100CNC — высокоскоростной зубофрезерный станок с ЧПУ, построенный на базе 6 управляемых осей и 4 одновременно интерполируемых осей. Станок выполнен в вертикальной компоновке и предназначен для обработки зубчатых колёс методом обката (огибания). Станок позволяет изготавливать зубчатые колёса с максимальным диаметром 100 мм и модулем до 2,5 мм.

Управляемые оси ЧПУ:

• A — поворот держателя фрезы;
• B — вращение шпинделя фрезы;
• C — вращение рабочего стола;
• X — радиальная подача (за счёт перемещения колонны);
• Y — тангенциальная подача (осевое смещение фрезы);
• Z — вертикальная подача.

Каждая ось оснащена независимым сервоприводом. Функция «электронная коробка передач» (EGB) обеспечивает синхронизацию движений и дифференциальную компенсацию, исключая необходимость в сменных механических шестернях.

2. Компоновка и кинематика

• Компоновка: вертикальная — фреза расположена над заготовкой. Колонна перемещается для осуществления радиальной подачи (ось X).
• Блок ЧПУ: расположен сзади, изолирован от зоны резания.
• Подсистемы: гидравлика, смазка, охлаждение — полностью автономны.

3. Детальное описание осей

4. Конструктивные особенности

• Станина и колонна: двустенная рёберная конструкция из высокопрочного чугуна.
• Термостабильность: циркуляция охлаждающего масла внутри станины для выравнивания температурных деформаций.
• Защита: телескопические кожухи осей, полное ограждение зоны резания.
• Экология: сепаратор масляного тумана (включён в комплект).

5. Виды обрабатываемых изделий

Станок позволяет изготавливать:

• Прямозубые и косозубые цилиндрические колёса (валы, диски);
• Червячные колёса;
• Звёздочки, шлицевые валы;
• Бочкообразные зубья;
• Синхронные шкивы;
• Нестандартные профили (по принципу обката).



6. Функциональные возможности

• Автоматический зажим/отпускание оправки фрезы (гидравлический).
• Полностью закрытая зона обработки, сепаратор масляного тумана.
• Электронная коробка передач (EGB) — без механических гитар и дифференциалов.
• Широкий диапазон оборотов оси B — адаптация под одно-, двух- и многозаходные фрезы.
• Магнитный стружкоудаляющий конвейер (в базовой комплектации).

7. Комплектация (базовая)

7.1 Электроавтоматика

• ЧПУ: Siemens 828D (опционально Fanuc 0i-MF).
• Приводы и двигатели: Siemens.
• Дисплей: цветной, русифицированный интерфейс.
• Встроенное ПО: зубофрезерные циклы с вводом параметров шестерни (без G-кода).
• Трёхцветная сигнализация состояния.

7.2 Гидравлика

• Автономная гидравлическая станция.
• Контуры:
• фиксация держателя фрезы;
• зажим заготовки;
• перемещение задней бабки;
• блокировка оси A.

7.3 Смазка

• Автоматическая централизованная количественная смазка направляющих и ШВП.
• Регулируемые циклы подачи масла.
• Контроль уровня в баке.

7.4 Охлаждение

7.4.1 Охлаждение зоны резания
Насос подаёт смазывающе-охлаждающую жидкость (СОЖ) на червячную фрезу. Охлаждение, удаление стружки и отвод тепла.

7.4.2 Термостабильность
Кондиционер электрошкафа и продуманная конструкция станины выравнивают температуру узлов, сохраняя точность обработки.

7.5 Защитное ограждение

• Ручные сдвижные двери (опционально — автоматические).
• Смотровое окно из поликарбоната.
• LED-подсветка рабочей зоны.

8. Спецификация ключевых компонентов
