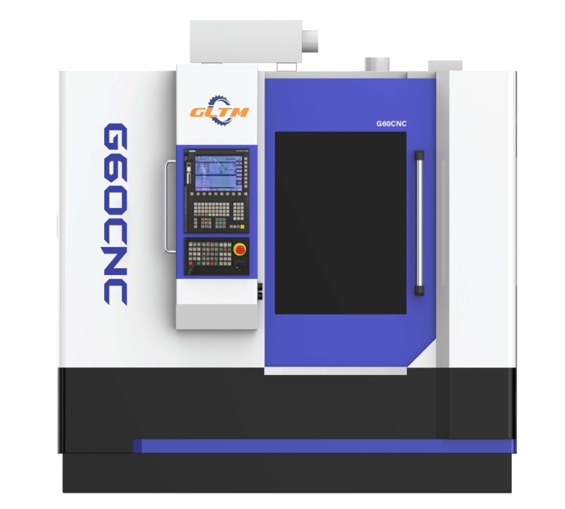

G60CNC Высокоскоростной зубофрезерный станок с ЧПУ

1. Назначение и область применения

G60CNC — высокоскоростной 5-осевой зубофрезерный станок с ЧПУ, построенный на базе 5 управляемых осей и 4 одновременно интерполируемых осей. Станок выполнен в горизонтальной компоновке и предназначен для обработки зубчатых колёс методом обката (огибания).

Станок позволяет изготавливать зубчатые колёса с максимальным диаметром 60 мм и модулем до 1,5 мм.

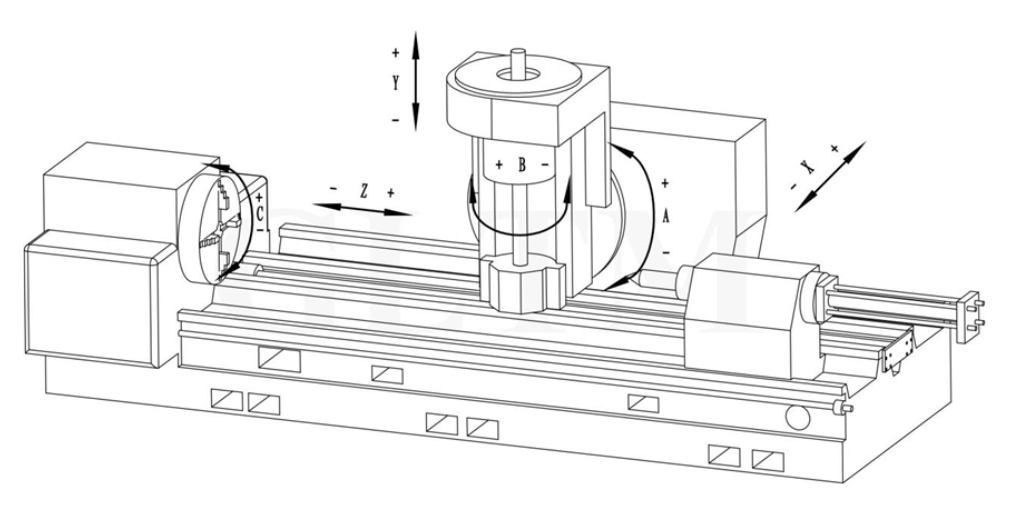

6 осей CNC:

• A — угол поворота держателя фрезы;
• B — вращение шпинделя фрезы;
• C — вращение рабочего стола;
• X — радиальная подача;
• Y — тангенциальная подача;
• Z — осевая подача.

4-осевая интерполяция: X, Z, B, C

Каждая ось приводится независимым двигателем. Функция «электронная коробка передач» (EGB) обеспечивает синхронизацию деления и дифференциальную компенсацию при обработке методом обката.

2. Компоновка и Кинематика

• Компоновка: горизонтальная — фреза расположена горизонтально, заготовка — соосно. Горизонтальная компоновка обеспечивает лучшее падение стружки, снижение вибраций и удобство автоматизации.
• Кинематика: инструмент движется вперёд/назад (радиальная подача, ось X) и влево/вправо (осевая подача, ось Z); стол — вращение (ось C).
• Блок ЧПУ: расположен сзади, изолирован от зоны резания.
• Подсистемы: гидравлика, смазка, охлаждение — полностью автономны.

3. Детальное описание осей

4. Конструктивные особенности

• Станина и колонна: двустенная рёберная конструкция из высокопрочного чугуна. Основные литые узлы выполнены с двойными стенками и развитым реберным армированием, что обеспечивает высокую жёсткость и стабильность.
• Термостабильность: циркуляция охлаждающего масла внутри станины для выравнивания температурных деформаций и теплового баланса станка.
• Защита: телескопические кожухи осей, полное ограждение зоны резания.
• Экология: сепаратор масляного тумана (включён в комплект).

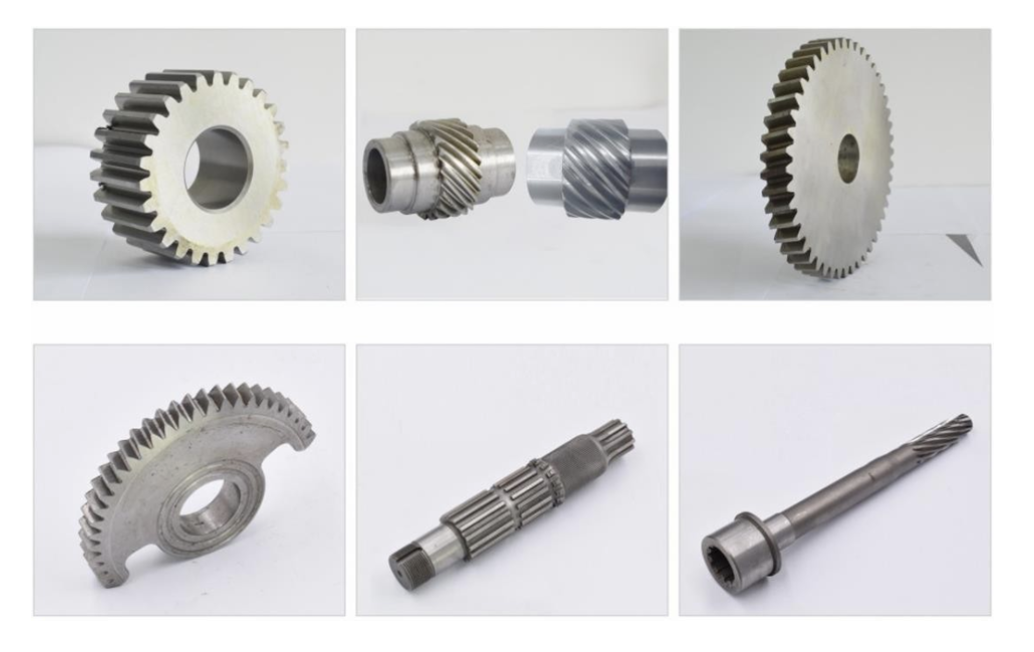

5. Виды обрабатываемых изделий

Станок позволяет изготавливать:

• Цилиндрические прямозубые и косозубые колеса (валовые и дисковые)
• Червячные колеса
• Малые конические зубчатые колеса
• Шлицевые валы
• Звездочки
• Синхронные шкивы
• Нестандартные шестерни

6. Функциональные возможности

• Автоматический зажим/отпускание оправки фрезы (гидравлический).
• Полностью закрытая зона обработки, сепаратор масляного тумана.
• Электронная коробка передач (EGB) — без механических гитар и дифференциалов.
• Широкий диапазон оборотов оси B (до 4000 об/мин) — адаптация под одно-, двух- и многозаходные фрезы.
• Магнитный стружкоудаляющий конвейер (в базовой комплектации).
• Опционально: автоматическая загрузка/выгрузка заготовок, автоматическая дверь, оптическая линейка, стабилизатор напряжения, соединение с фаскоснимателем.

7. Комплектация (базовая)

7.1 Электроавтоматика

• ЧПУ: Siemens 828D (10,4" сенсорный дисплей)
• Приводы и двигатели: Siemens
• Встроенное ПО: зубофрезерные циклы с вводом параметров шестерни (без G-кода)
• Трёхцветная сигнализация состояния

7.2 Гидравлика

• Автономная станция.
• Контуры:
• разжим/зажим фрезерной головки;
• перемещение задней бабки;
• зажим заготовки;
• перемещение крышки инструментального кронштейна.

7.3 Смазка

• Автоматическая централизованная количественная смазка направляющих и ШВП.
• Регулируемые циклы подачи масла.
• Контроль уровня в баке.

7.4 Охлаждение

Система жидкостного охлаждения через насос подаёт масло для резки на червячную фрезу, обеспечивая отвод тепла и удаление стружки.

7.5 Защитное ограждение

• Сдвижные двери со смотровыми окнами (поликарбонат)
• Блокировка доступа при работе
• Светодиодная подсветка (IP67)

8. Спецификация ключевых компонентов
