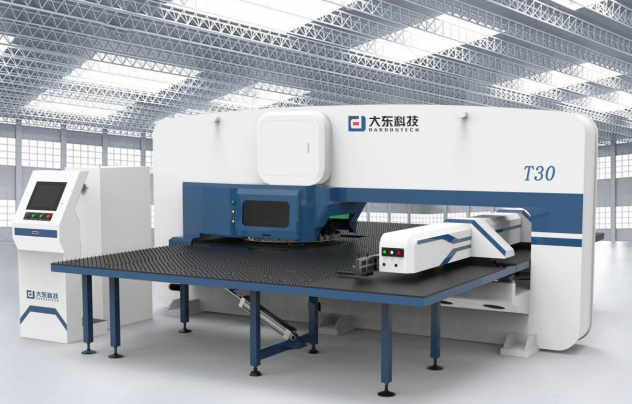

Координатно-пробивные механические прессы серии T30



Преимущества станка:

  • Разумные начальные инвестиции
  • Возможность выбора нужной конфигурации револьвера
  • Надежная и стабильная работа
  • Простота в управлении и обслуживании
описание
характеристики
базовая комплектация
Описание

Координатно-пробивные прессы серии T30 созданы для предприятий, которым необходимо выполнять раскрой листа с максимальной производительностью, высокой точностью, низкими эксплуатационными расходами и разумными начальными инвестициями.

Станина пресса выполнена в виде сварной О-образной конструкции с высокоточной механообработкой и снятым напряжением. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.




Главный двигатель - это шаговый двигатель, соединенный с маховиком через муфту сцепления. Маховик приводит в движение пробивную головку вверх и вниз. Данный тип привода является простым и надежным техническим решением для пробивки листа, который характеризуется высокой эффективностью, хорошим энергосбережением, низким уровнем шума и долговечностью.

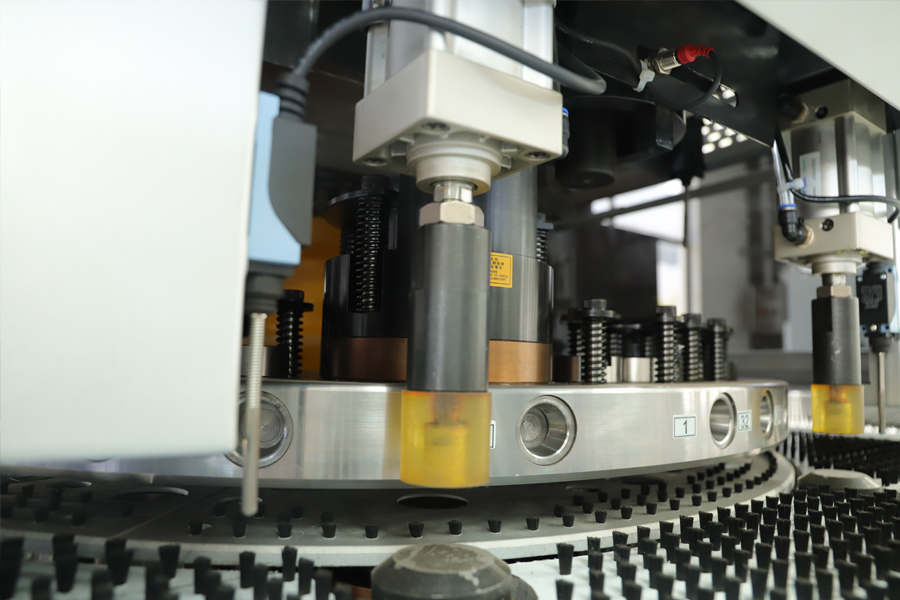

Магазин инструмента (Турель)

Изготовлен из стали высокого качества и отфрезерован на 5-осевом обрабатывающем центре японского производителя Mazak.

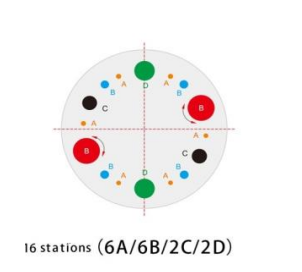

Стандартная конфигурация турели на 16 станций

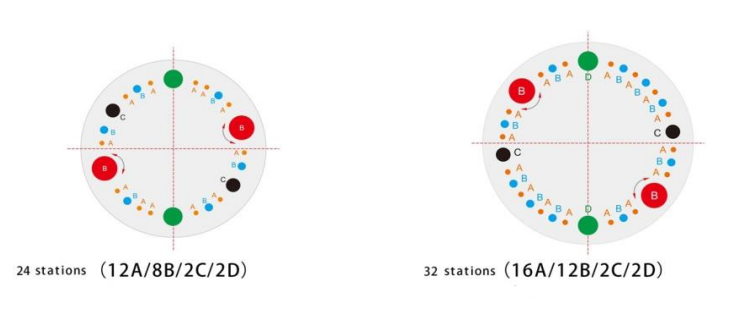

Другие возможные конфигурации турели на 24 и 32 станции (опции)



Система ЧПУ Dardontech

Настраиваемая система управления от Dardontech для эффективной пробивки металлического листа, была разработана специалистами завода в качестве альтернативы дорогостоящим немецким системам управления.

В ней реализованы все самые необходимые функции, которые необходимы для быстрой и качественной пробивки. Вы можете назначать наиболее подходящий инструмент для обработки, задавать параметры листа, скорости перемещения и пробивки. Система также может отображать примерное время обработки, производительность обработки, и срок замены штампа (пуансонов) и т.д.

Важной особенностью является наличие русскоязычного интерфейса!



Система перехвата листа

Система нужна для перехвата листа в случае, когда зона пробивки попадает в зону защиты зажимов или, когда обрабатывается лист размерами более 3000 мм. Технически она реализована в виде двух пневматических прижимных цилиндров.



Авто-индексные станции Bai или Dai (опции)

Приводятся в движение серводвигателем с редуктором, что обеспечивает высокую износостойкость узла и точность поворота.

Необходимость авто-индексных станций и стоимость уточняйте у наших специалистов.



Инструментальная система

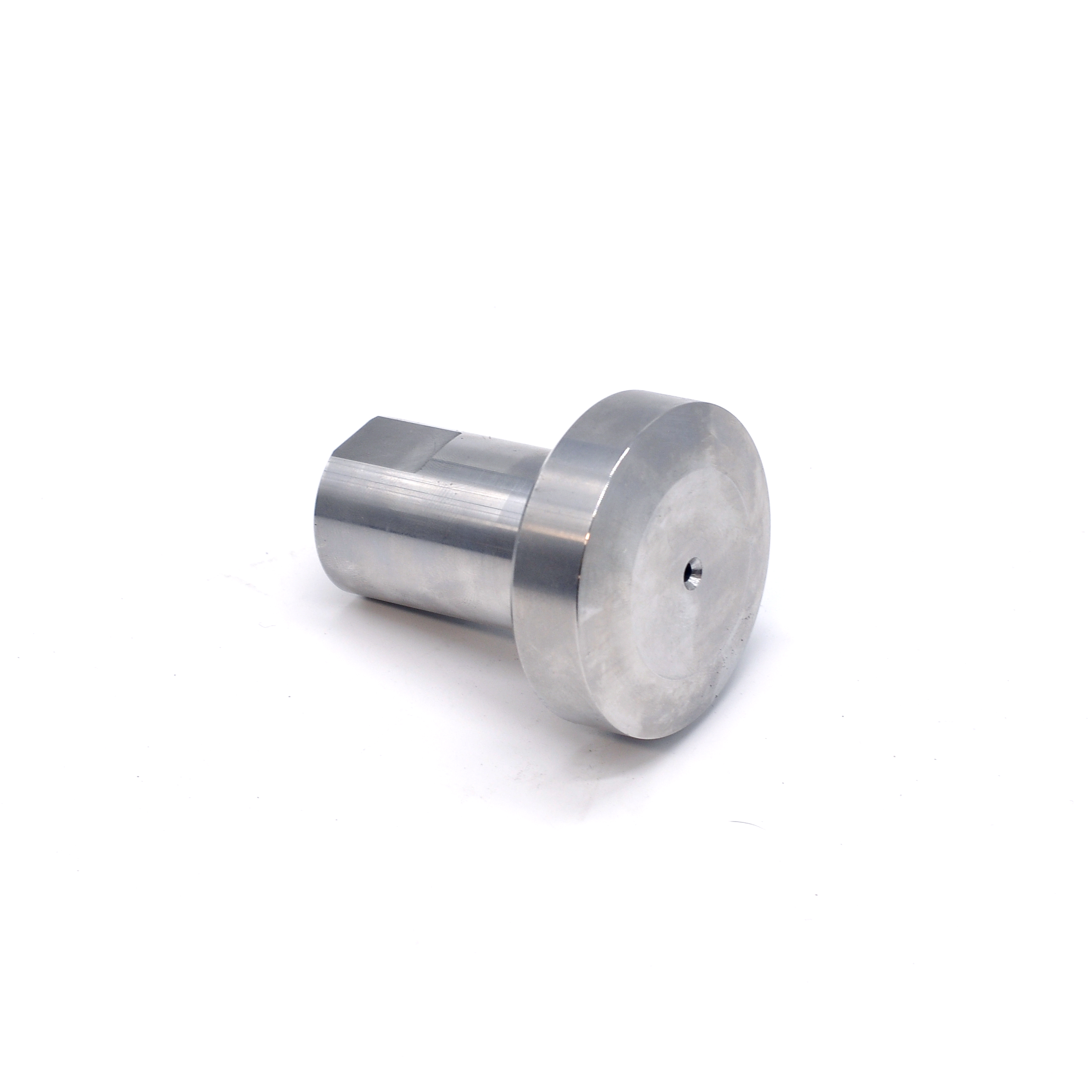

Инструмент с длинной направляющей международного стандарта



Рабочий стол

На данном станке можно обрабатывать лист размером 3000х1500мм без перехвата, а максимальный размер листа может быть 5000х1500мм (с одним перехватом). Стол оснащен щетками и шариками для облегчения перемещения, загрузки и разгрузки листа, а также системой опускания части стола в зоне обслуживания.



Система перемещения и фиксации листа

Реализована с помощью фрезерованной облегченной балки, системы ШВП, серводвигателей, направляющих и пневматических зажимов. Оператору достаточно просто установить лист в зажимы, а рабочие перемещения производятся в соответствии с выбранной программой на ЧПУ.



Автоматическая система смазки

Помогает облегчить оператору обслуживание станка за счет автоматизации процесса смазки основных трущихся механизмов, а также продлить срок службы и сократить затраты на возможный ремонт.



Примерный набор вспомогательного инструмента для наладки и обслуживания



Пример деталей после обработки на станке



Характеристики

Характеристика

Значение

Усилие пресса

30 тонн

Тип привода

механический

Конструкция рамы

O-образная

Перемещения по осям без перехвата

X: 3000 мм / Y: 1500 мм

Максимальная толщина листа (СТ3)

4 мм

Максимальный диаметр пробивки

Φ88.9 мм

Максимальный ход

40 мм

Максимальное чило ходов в минуту

220 ход/мин.

Количество зажимов

3 шт

Количество цилиндров репозиции

2 шт

Количество инструментальных станций

16 шт

Тип рабочего стола

Шарико-щеточный

Максимальные скорости перемещения по осям X, Y

80 м/мин

Максимальная скорость поворота турели

30 Об./мин

Точность позиционирования

±0.10 мм/м

Необходимое давление воздуха

0.6 Мпа

Мощность главного двигателя

15 кВт

Габаритные размеры (Длина/Ширина/Высота)

5670х6200х2300 мм


Базовая комплектация



       Комплектация координатно-пробивного пресса T 30

       - Оси X, Y, T, C, управляемые от ЧПУ;

       - Система ЧПУ Dardontech;

       - Электромеханический главный привод;

       - Передвижная панель управления;

       - Система приводов, направляющих, ШВП и серводвигателей;

       - О- образная жесткая станина со снятым напряжением;

       - Магазин инструмента на 16 станций;

       - Шарико-щеточный рабочий стол;

       - Пневматические зажимы листа – 3 шт;

       - Система перехвата листа;

       - Ножная педаль управления;

       - Ящик для отходов;

       - Набор инструментов для обслуживания;

       - Базовый комплект пробивного инструмента;

       - ПО Metalix;

       - Руководство пользователя на русском языке
