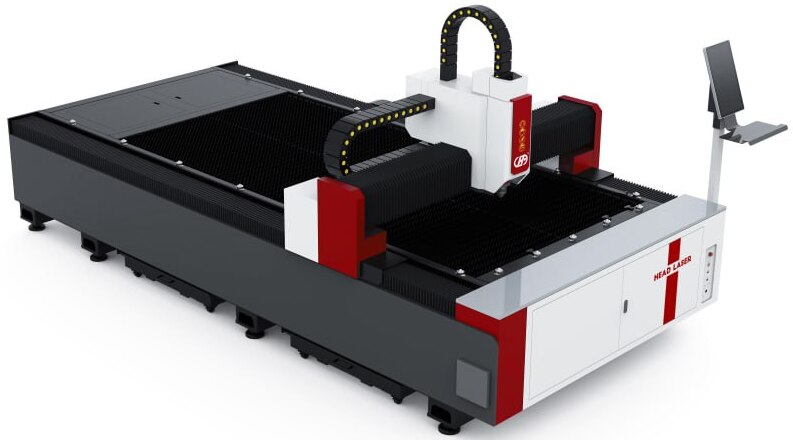

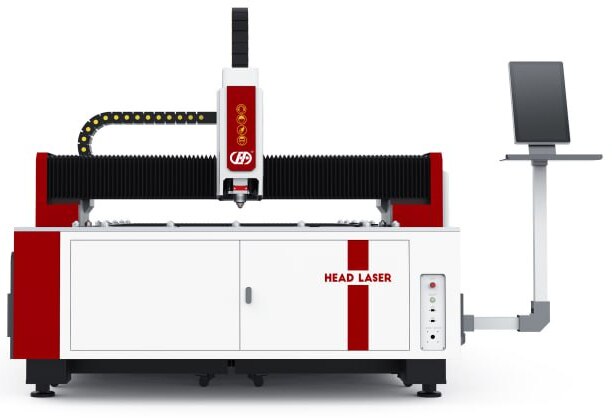

Станок лазерной резки HEAD FH3015(4000 Вт Raycus )

По запросу
Характеристики
  • Бренд HEAD LASER
  • Рабочий стол, мм 3000 х 1500 мм
  • Мощность источника 4000 Вт
  • Источник лазерного излучения RAYCUS
Больше характеристик
Описание

О ЗАВОДЕ

Научно-производственная компания HEAD была основана в 2009 году и специализируется на разработке и производстве высокотехнологичных систем раскроя с использованием технологии лазерной и гидроабразивной резки.

За очень короткий срок компания завоевала признание на внутреннем рынке, а затем и на международной арене, став одним из лидеров этой отрасли благодаря высокому качеству оборудования и оперативному сервису. Оборудование сейчас поставляется более чем в 110 стран по всему Миру. Компания обладает несколькими патентами и различными наградами, регулярно принимает участие во многих международных выставках. На протяжении многих лет компания HEAD углубленно изучает технологии использования лазерной резки, а также резки струей высокого давления воды, непрерывно совершенствуя производственные процессы и улучшая характеристики своего оборудования.  Сотрудничество с ведущими ВУЗами и научными лабораториями позволяет внедрять самые передовые технологии, а также использовать мировой опыт в производстве станков для раскроя различных материалов. Важной особенностью является тот факт, что компания HEAD закрепила команды контроля качества на каждом участке, которые строго следят за производством, сборкой и тестированием оборудования. Каждый станок испытывается 72 часа на холостых режимах и затем 24 часа в рабочем режиме.

Особенности конструкции

Станина лазера HEAD

Высокая скорость процессов резки, холостых ходов и сложная траектория движения портала с лазерной головой неизбежно создают вибрации станины, что отрицательно сказывается на качестве обработанной поверхности и точности получаемых размеров.

Для того, чтобы минимизировать влияние возможных вибраций в станине при перемещении портала и режущей головы - конструкторами завода HEAD LASER была разработана специальная конструкция станины, а также технология ее обработки перед установкой основных систем перемещения и других компонентов.

Уникальная стальная фрезерованная станина лазера HEAD со снятым напряжением позволяет гасить вибрации станины при резке даже на высоких скоростях. В процессе эксплуатации станка, особенно при работе с тонким металлом, вибрация станины значительно меньше, чем на станках со сварной станиной из профильной трубы или тонкого чугуна.

На сегодняшний день мы имеем прекрасно сконструированный изготовленный станок, срок службы которого составляет десятки лет при должном обслуживании.


Основные узлы и комплектующие HEAD LASER

Системы перемещения

В качестве поставщиков для систем перемещения завод выбрал мировых лидерв в этой области, которые на протяжении многих лет доказывали свое качество и долговечность.

Зубчатая передача «шестерня -рейка» YYC

Компания YYC – всемирно известный производитель высокоточных планетарных редукторов. Шестерни и зубчатые рейки YYC также отличаются высокой точностью. Зубчатые передачи YYC характеризует: геометрическая точность всех размеров; прямизна, параллельность и перпендикулярность поверхностей; твердость закаленной поверхности, а также глубокий слой закалки. Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для задания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань), которые отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие отличительные особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Серводвигатели и Сервоприводы YASKAWA

Японская компания Yaskawa по праву считается одним из лидеров в сфере производства разнообразной робототехники, сервоприводов, контролеров и прочего специализированного оборудования. История Yaskawa насчитывает уже почти 100 лет. За время своего существования компании удалось доказать, что она действительно является лидером в области производства разнообразного специализированного оборудования — серводвигателей, робототехники и тому подобного.

Все оборудование оснащено дополнительной защитой, может использоваться на производствах с экстремальными условиями работы: критически низкие или высокие температуры, повышенная влажность, загрязнённость и пыльность, ядовитые испарения, воздействие вибрации на устройства, при риске больших скачков тока в электроцепи, все защищено многоступенчатым механизмом для безопасной работы на производстве.

Сервоприводы имеют преимущества перед остальными приводами переменного и постоянного тока за счет возможности динамичного управления скоростью вала и его положением. Сервоприводы способны поддерживать номинальный момент в довольно широком диапазоне скоростей.



Лазерные источники RAYCUS

Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.

Одним из ключевых преимуществ лазерных источников Raycus является их высокая выходная мощность, что делает их идеальными для высокоскоростной резки и сварки. Они также обеспечивают высокое качество луча и превосходную стабильность импульсов, что делает их идеальными для высокоточных применений. Лазерные источники Raycus известны своей надежностью, длительным сроком службы и низкими требованиями к техническому обслуживанию.

Лазерные источники Raycus доступны в широком диапазоне уровней мощности - от нескольких ватт до нескольких киловатт. Они также предлагают различные длины волн, включая 1064 нм, 1070 нм и 1080 нм.

Raycus разработал третье поколение волоконных непрерывных лазеров. Новое поколение лазеров имеет более высокую эффективность фотоэлектрического преобразования лучшее качество луча, более стабильную, более мощную способность противостоять высоким уровням сопротивления.

Важно отметить, что у завода есть официальная сервисная компания по обслуживаю лазерных источников RAYCUS в России, в Москве.


Автоматическая система смазки

Автоматически подает во множество точек смазки машины смазочный материал из питающего бака с помощью нагнетающего насоса. Питающий бак и насос с системой управления располагаются в удобном для доступа месте машины.


Стабилизатор напряжения

Стабилизаторы напряжения обеспечивают постоянство питающего тока при изменениях в электрической сети, тем самым снижая риск выхода из строя электронных компонентов станка и продлевая тем самым срок службы оборудования.


Вытяжной вентилятор «улитка»

Вытяжка улитка обеспечивает дымоудаление и забор продуктов горения при лазерной резке из рабочей зоны.


Мобильный пульт управления

Пульт управления для лазерного станка по металлу – это портативный контроллер, который обеспечивает оператору быстрый доступ к основным функциям станка.

Благодаря компактным размерам и магнитной вставке, он легко крепится на станке и всегда под рукой.

Характеристики
  • Бренд HEAD LASER
  • Рабочий стол, мм 3000 х 1500 мм
  • Мощность источника 4000 Вт
  • Источник лазерного излучения RAYCUS
  • Кабинетная защита Нет
  • Система управления FSCUT 2000
  • Примерная потребляемая мощность 35кВт
  • Перемещение по оси Z 120 мм
  • Используемые технологические газы Азот, Кислород, Воздух
  • Программное обеспечение CYPCUT
  • Система подачи технологического газа 2 канала
  • Система удаления газов Однозональная
  • Система охлаждения Водянный чиллер
  • Максимальное ускорение 1,5G
  • Мощность двигателя по оси Z 0,4 кВт
  • Мощность двигателя по оси X 0,85 кВт
  • Мощность двигателей по осям Y1 и Y2 1,3 кВт/1,8кВт
  • Макс. скорость синхронного движения X и Y 120 м/мин
  • Повторяемость позиционирования ±0,02 мм
  • Точность позиционирования ±0,03 мм
  • Тип лазера Оптоволоконный
  • Перемещение по оси X 1530 мм
  • Перемещение по оси Y 3050 мм
  • Система поддержания фокусного расстояния Автоматическая фокусировка
  • Режущая голова Raytools BM114/BM06K
  • Портал алюминиевого сплава
  • Тип станины Стальная сварная
  • Страна Китайская Народная Республика
  • Масса станка примерная 3000 кг
  • Габаритные размеры ДхШхВ 4200 х 3200 х 2020мм
