Регион: Ленинградская область
Задача: производство запчастей для крупной техники

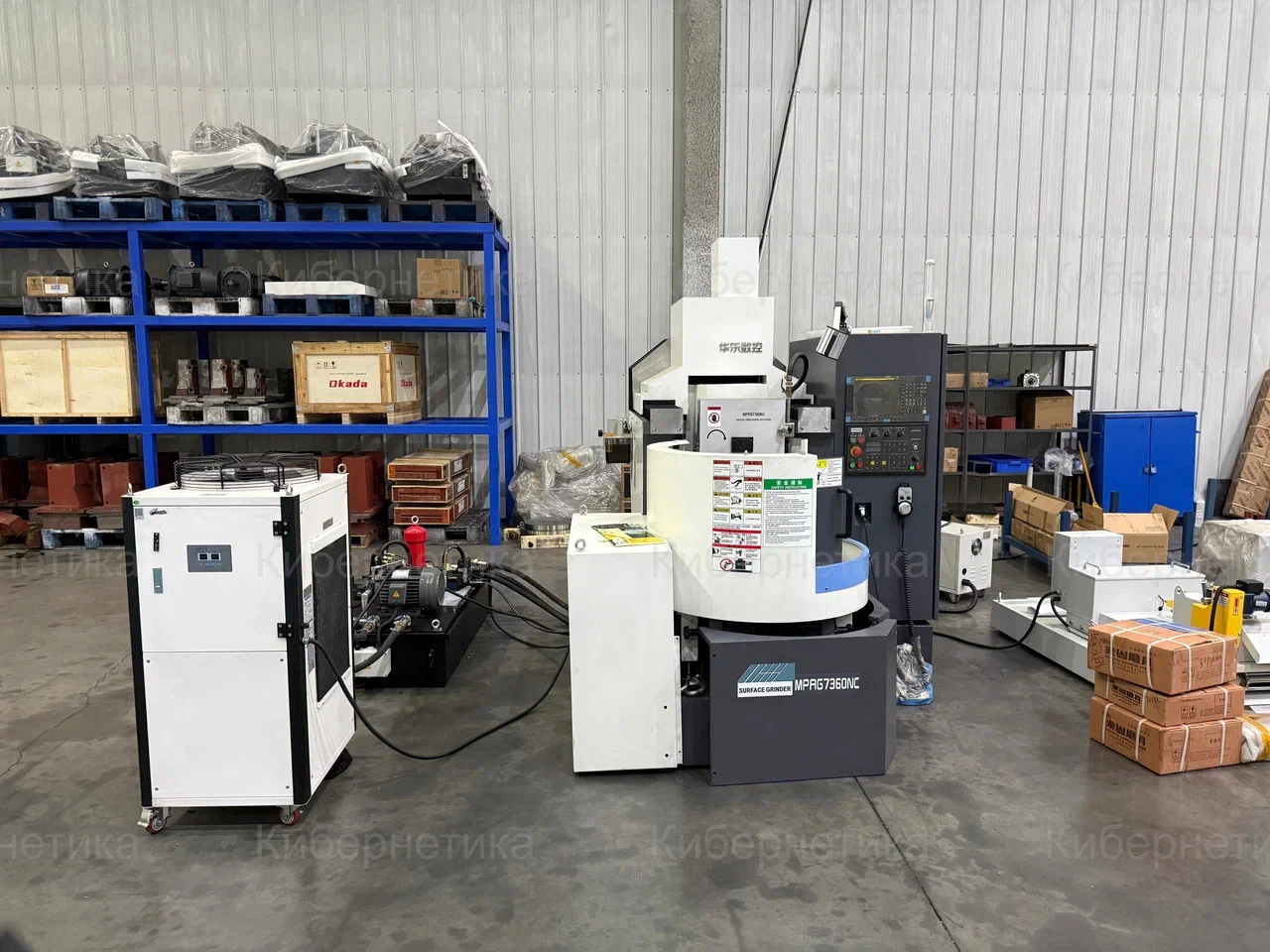

Ввели в эксплуатацию плоскошлифовальный станок с круглым столом с ЧПУ MPRG7360NC для обработки плоских дисков.
Наши специалисты уже более 15 лет каждый день выполняют пуско-наладочные работы металлообрабатывающего оборудования.
Мы прекрасно понимаем, что в стране не хватает технических специалистов, а день простоя оборудования стоит очень дорого
Наши специалисты уже более 15 лет ежедневно выполняют различные виды ремонтных работ по оборудованию.
Мы прекрасно понимаем, что в стране не хватает технических специалистов, а день простоя оборудования стоит очень дорого.
Клиенту требовался плоскошлифовальный станок для обработки плоского диска диаметром до 513 мм.
Клиент предоставил чертеж необходимой детали для выполнения шлифования с необходимым требованием точности в 0,003-0,002 мм.

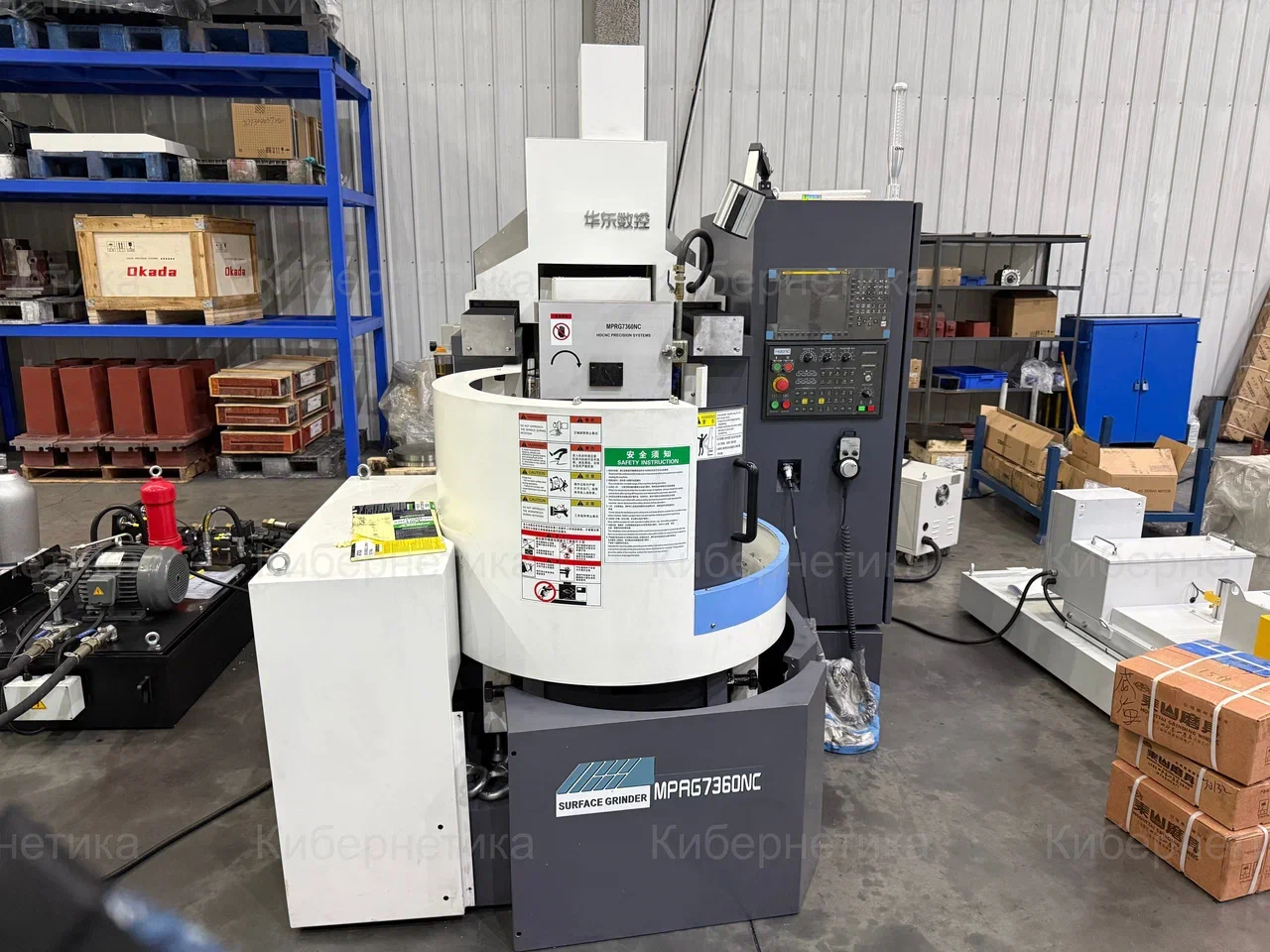

Нашими специалистами был подобран станок MPRG7360NC — модель из линейки высокоточных плоскошлифовальных станков с круглым столом, которая отвечает всем техническим параметрам для выполнения задач заказчика.
Данный станок имеет следующие параметры:

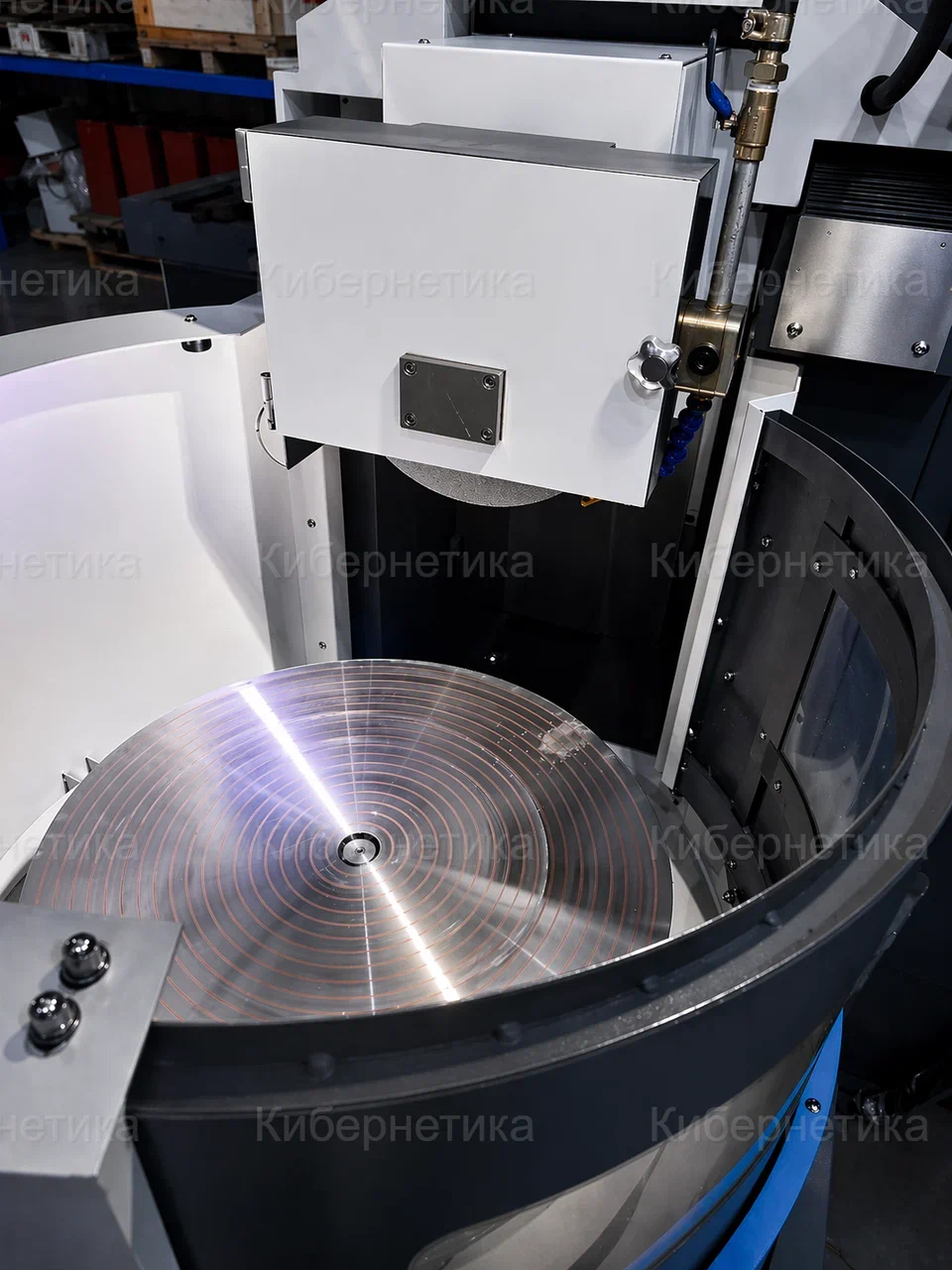

● Электромагнитная плита — Ø630 мм, эффективный диаметр — 600 мм. Под диск 513 мм этого хватит с запасом.
● Рабочий стол — гидростатический, высокой жесткости. Разработан специально для работы с эксцентричными и тяжелыми заготовками, компенсирует центробежные нагрузки. Это важно для детали — при вращении не будет биения и вибрации.
● Станина —монолитная (чугунная). Обеспечивает низкий центр тяжести и гасит вибрации.
Ключевые характеристики станка
| Диаметр электромагнитной плиты | 630 мм |
| Макс. вес заготовки | 150 кг |
| Частота вращения стола | 20–150 об/мин (плавная регулировка) |
| Наклон стола | ±5° |
| Ход шпинделя по X (вперед-назад) | 450 мм |
| Ход по Z (вверх-вниз) | 310 мм |
| Минимальная автоматическая подача по Z | 0,0001 мм |
| Шпиндель | 7,5 кВт, 500–1800 об/мин |
| Точность обработки | Плоскостность ≤ 0,005 мм, шероховатость ≤ Ra 0,2 |
После согласования всех технических моментов с заказчиком, станок был заказан на заводе-изготовителе. После уведомления о готовности станка, наш инженер вылетел в Китай на завод-изготовитель и в течении 5 дней проводил приемку станка. За это время были проведены следующие действия:
● внесли корректировки системы ЧПУ для удобной и правильной работы;
● обследовали состояние и работоспособность узлов станка;
● произвели опытную деталь;
● внесли конструкционные правки и улучшили работу сервоприводов.
Станок поставили раньше срока. Пуско-наладочные работы завершили быстрее, чем обычно. Благодаря тому, что на приемке учли максимум нюансов первого запуска, ПНР провели за 2 дня.
Станок работает на заявленных режимах. Требуемая точность 0,002-0,003 мм достигается с запасом. Диаметр до 513 мм проходит без проблем.
