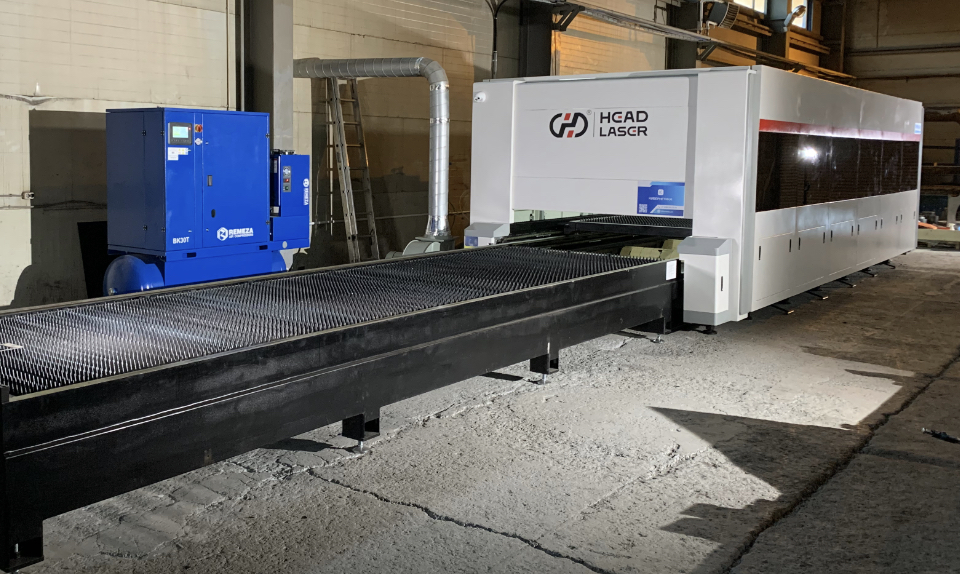

Станок лазерной резки HEAD PG6020-6000W

Станина лазера HEAD

Высокая скорость процессов резки, холостых ходов и сложная траектория движения портала с лазерной головой неизбежно создают вибрации станины, что отрицательно сказывается на качестве обработанной поверхности и точности получаемых размеров.

Для того, чтобы минимизировать влияние возможных вибраций в станине при перемещении портала и режущей головы - конструкторами завода HEAD LASER была разработана специальная конструкция станины, а также технология ее обработки перед установкой основных систем перемещения и других компонентов.

Уникальная стальная фрезерованная станина лазера HEAD со снятым напряжением позволяет гасить вибрации станины при резке даже на высоких скоростях. В процессе эксплуатации станка, особенно при работе с тонким металлом, вибрация станины значительно меньше, чем на станках со сварной станиной из профильной трубы или тонкого чугуна.

На сегодняшний день мы имеем прекрасно сконструированный изготовленный станок, срок службы которого составляет десятки лет при должном обслуживании.

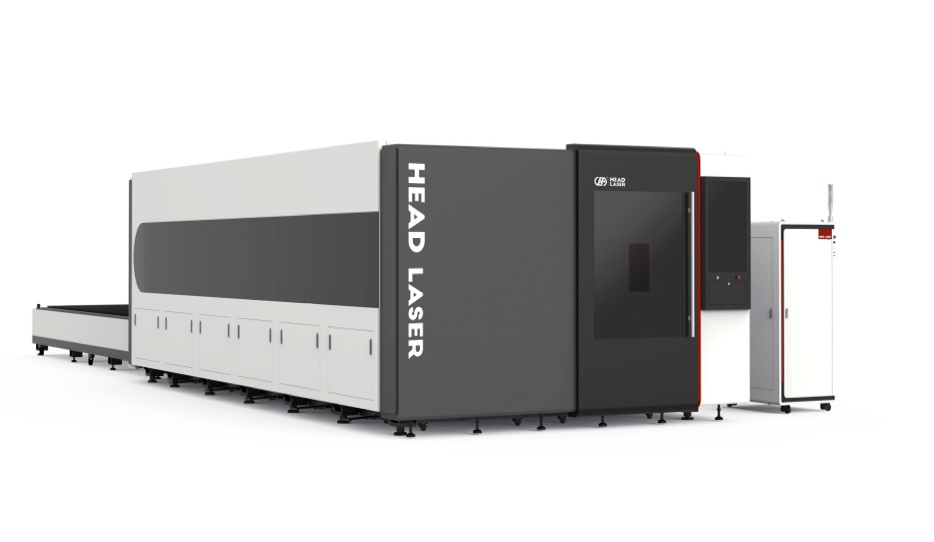

Защитная кабина, автоматический сменный стол и отдельно стоящий электрический шкаф.

Автоматический сменный стол необходим стол для повышения производительности станка, а защитная кабина обезопасит оператора от излучения, продуктов горения и других возможных травм. Отдельно вынесенный электрический шкаф облегчает обслуживание станка и сокращает время диагностики неисправностей.

Зональная система удаления газов и защита станины от лазерного луча

Зональная система дымоудаления обеспечивается секционной конструкцией раскройного стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами, воронки для сбора шлака и выдвижные поддоны для удаления отходов. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Отходы, образовавшиеся в процессе резки, проваливаются между ламелями стола в воронки и оседают в выдвижных поддонах для сбора шлака.
Такое решение позволяет уменьшить требования к производительности вентиляционной системы и обеспечивает максимальную эффективность очистки воздуха.

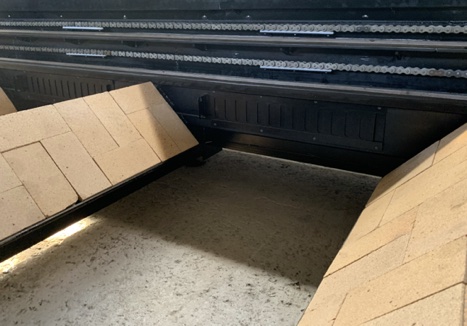

Защита рамы станка от лазерного луча выполнена в виде огнеупорных пластин, которые закрывают поперечные ребра жесткости.

Основные узлы и комплектующие HEAD LASER

Системы перемещения

В качестве поставщиков для систем перемещения завод выбрал мировых лидерв в этой области, которые на протяжении многих лет доказывали свое качество и долговечность.

Зубчатая передача «шестерня -рейка» YYC

Компания YYC – всемирно известный производитель высокоточных планетарных редукторов. Шестерни и зубчатые рейки YYC также отличаются высокой точностью. Зубчатые передачи YYC характеризует: геометрическая точность всех размеров; прямизна, параллельность и перпендикулярность поверхностей; твердость закаленной поверхности, а также глубокий слой закалки. Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для задания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие HIWIN

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань), которые отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие HIWIN имеют следующие отличительные особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Серводвигатели и Сервоприводы YASKAWA

Японская компания Yaskawa по праву считается одним из лидеров в сфере производства разнообразной робототехники, сервоприводов, контролеров и прочего специализированного оборудования. История Yaskawa насчитывает уже почти 100 лет. За время своего существования компании удалось доказать, что она действительно является лидером в области производства разнообразного специализированного оборудования — серводвигателей, робототехники и тому подобного.

Все оборудование оснащено дополнительной защитой, может использоваться на производствах с экстремальными условиями работы: критически низкие или высокие температуры, повышенная влажность, загрязнённость и пыльность, ядовитые испарения, воздействие вибрации на устройства, при риске больших скачков тока в электроцепи, все защищено многоступенчатым механизмом для безопасной работы на производстве.

Сервоприводы имеют преимущества перед остальными приводами переменного и постоянного тока за счет возможности динамичного управления скоростью вала и его положением. Сервоприводы способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

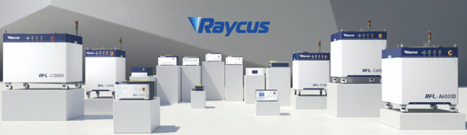

Лазерные источники RAYCUS

Raycus является ведущим производителем волоконных лазеров, и их продукция широко используется в различных отраслях промышленности, включая автомобилестроение, аэрокосмическую промышленность и электронику. Raycus предлагает широкий ассортимент лазерных источников с различными уровнями мощности, длинами волн и длительностью импульсов. Их лазеры известны своей высокой эффективностью, надежностью и низкими требованиями к техническому обслуживанию.

Одним из ключевых преимуществ лазерных источников Raycus является их высокая выходная мощность, что делает их идеальными для высокоскоростной резки и сварки. Они также обеспечивают высокое качество луча и превосходную стабильность импульсов, что делает их идеальными для высокоточных применений. Лазерные источники Raycus известны своей надежностью, длительным сроком службы и низкими требованиями к техническому обслуживанию.

Лазерные источники Raycus доступны в широком диапазоне уровней мощности - от нескольких ватт до нескольких киловатт. Они также предлагают различные длины волн, включая 1064 нм, 1070 нм и 1080 нм.

Raycus разработал третье поколение волоконных непрерывных лазеров. Новое поколение лазеров имеет более высокую эффективность фотоэлектрического преобразования лучшее качество луча, более стабильную, более мощную способность противостоять высоким уровням сопротивления

Важно отметить, что у завода есть официальная сервисная компания по обслуживаю лазерных источников RAYCUS в России, в Москве.

Лазерная голова RAYTOOLS BM06K

Новая модель лазерных голов BM06K (замена BM114), предназначена для промышленных оптоволоконных лазеров мощностью 6 кВт.

Благодаря функции контроля температуры нижней защитной линзы, данные о температуре могут отображаться в режиме реального времени через приложение мобильного телефона или на рабочем столе компьютера, а сигнализация перегрева эффективно защищает систему оптического тракта режущей головки. Совместимость с ПК, Android.

• Оптимизированная оптическая конфигурация с эффективным распределением воздушного потока надежно защищает сопло и керамический корпус и увеличивает время непрерывной работы.
• Автоматическая регулировка фокусного расстояния, регулируемый вертикальный диапазон -52 ~ +32 мм, горизонтальный диапазон -1,5 ~ +1,5 мм.
• Удобная установка линзы, быстрый и легкий доступ к защитному стеклу.
• Конструкция сопла с применением вспомогательных газов, защитной заслонки удобна при резке высокоотражающих материалов и для предотвращения разбрызгивания.
• Доступно подключение различных видов разъемов оптоволокна большинства производителей.
• Легко настраиваемая модульная конструкция с устройствами защиты от столкновения, использования вспомогательных газов, конфигурацией для резки и сварки.

Система управления FSCUT8000 и программное обеспечение HypCut

FSCUT8000 – это одна из самых современных систем управления лазерными станками, построенная на базе технологии EtherCAT. Она была специально разработана для использования с оптоволоконными лазерами сверхвысокой мощности, а также для станков, где применяются мощные двигатели.

Программное обеспечение HypCut предоставляет оператору множество возможностей для профессиональной быстрой и точной резки. В нем собраны все стандартные функции, а также новые программные решения, которые выведут процесс раскроя на нов уровень.

Пример функций:

• Оптимизация раскладки на листе;
• Выбор языка;
• Управление мощностью лазера;
• Выбор подходящей технологии резки;
• Статистика по выполненным заданиям;
• Точное определение положения листа;
• Расчет времени раскроя детали или списка деталей;
• Расчёт динамических параметров перемещений;
• Быстрая загрузка готовых управляющих программ;
• Библиотека различных материалов;
• Резка без предварительного прожига;
• Резка с перемещением прыжками;
• Функция гравировки;
• Функция старта с последней точки;
• Уменьшение мощности на углах;
• Импульсный прожиг;
• Функция «оставить перемычки»;
• Функция ускорения и торможения на поворотах;
• Сообщения о неисправности и удаленная диагностика.
• И многие другие.

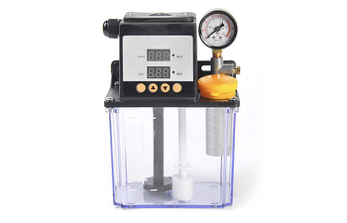

Автоматическая система смазки

Автоматически подает во множество точек смазки машины смазочный материал из питающего бака с помощью нагнетающего насоса. Питающий бак и насос с системой управления располагаются в удобном для доступа месте машины.

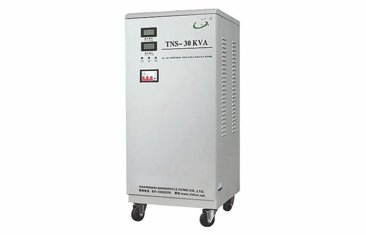

Стабилизатор напряжения

Стабилизаторы напряжения обеспечивают постоянство питающего тока при изменениях в электрической сети, тем самым снижая риск выхода из строя электронных компонентов станка и продлевая тем самым срок службы оборудования.

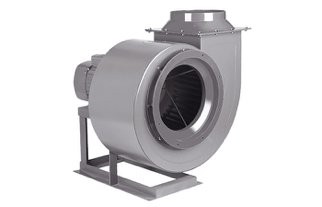

Вытяжной вентилятор «улитка»

Вытяжка улитка обеспечивает дымоудаление и забор продуктов горения при лазерной резке из рабочей зоны.

Мобильный пульт управления

Пульт управления для лазерного станка по металлу – это портативный контроллер, который обеспечивает оператору быстрый доступ к основным функциям станка. Благодаря компактным размерам и магнитной вставке, он легко крепится на станке и всегда под рукой.
