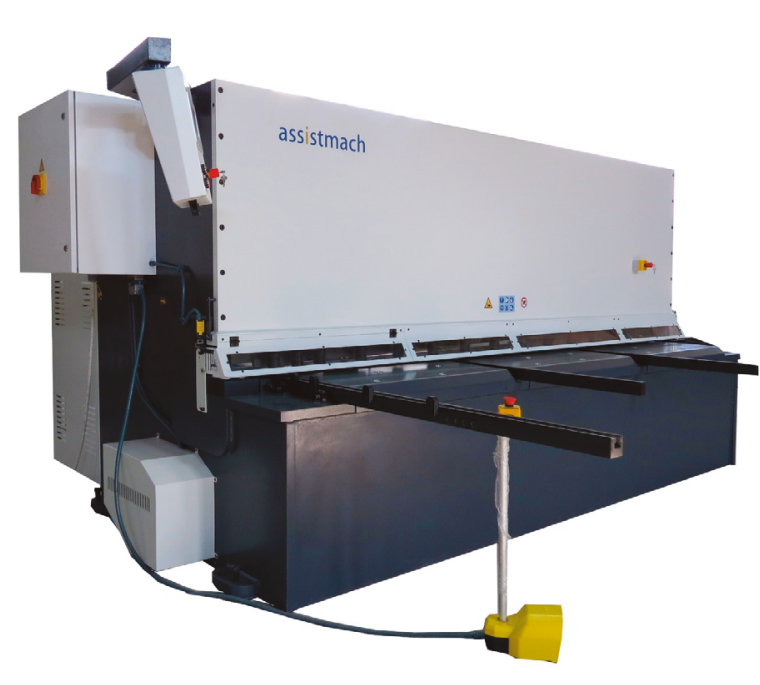

Гидравлическая гильотина с ЧПУ ASSISTMACH V-CUT 3110

Преимущества станка:

• Разумные начальные инвестиции
• Низкие эксплуатационные расходы
• Комплектующие от мировых брендов
• Надежная и стабильная работа
• Простота в управлении и обслуживании

 Завод-изготовитель: ASSISTMACH

 Страна производства: Турция

Гидравлическая гильотина серии V-CUT – это тяжелый промышленный станок, предназначенный быстрой и качественной для резки листового металла различной толщины. Швейцарская система ЧПУ Cybtouch 8 позволяет легко программировать количество резов, размеры деталей и зазоры между лезвиями. После ввода оператором марки стали, толщины и длины материала произойдет быстрая настройка зазора между лезвиями ножей, угла атаки, положения заднего упора, длины рабочего хода.

Станина

Изготовлена из стали высокого качества, сварена и обработана на современных центрах с ЧПУ. Основные узлы разработаны с использованием новейшего программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение всего срока эксплуатации.

Гидравлическая система

Представляет собой установленные с двух сторон гидроцилиндры, работающие в замкнутом контуре, который состоит из электрогидравлических серво-клапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия), высокопроизводительного гидравлического двигателя, фильтров высокого давления (с датчиком засорения и байпасом), воздушного фильтра и бака для гидравлического масла.

СИСТЕМА ЧПУ СYBELEC СYBTOUCH 8

CybTouch имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции.

• Большой, яркий и контрастный сенсорный дисплей;
• Интуитивно понятный, удобный интерфейс;
• Удобное беспроводное резервное копирование программного обеспечения данных;
• Обновление с помощью PC или ноутбука;
• Большой выбор языков;
• Автоматическое выставление зазоров
• Автоматическое выставление угла атаки
• Возможность программирования хода балки
• USB-порт для карты памяти для передачи данных / резервного копирования.

В момент реза лист фиксируется специальными прижимами c накладками. Для безопасности оператора на станке предусмотрено ограждение рабочей зоны станка.

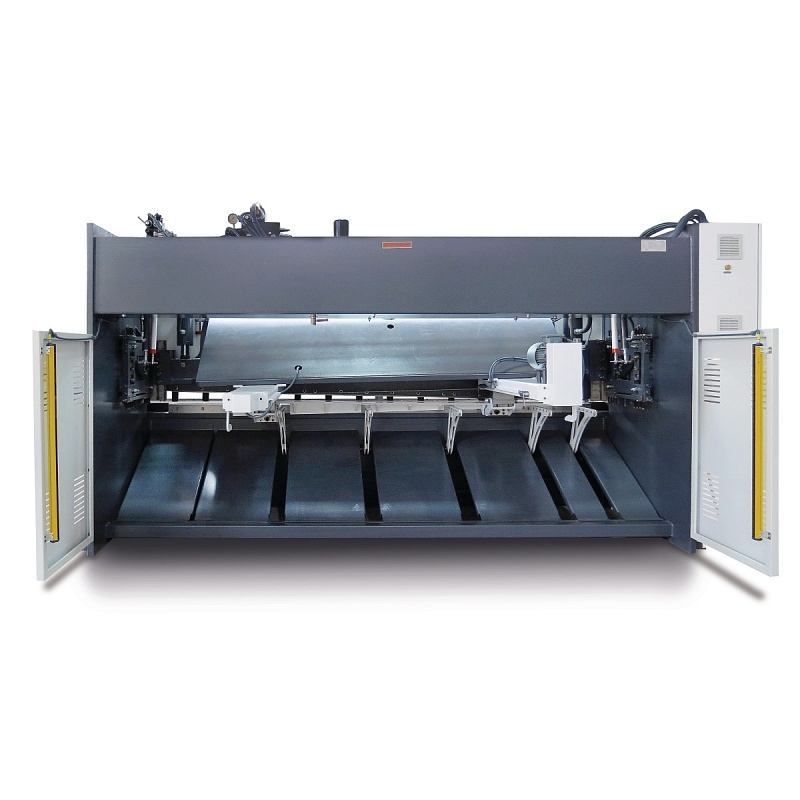

Перемещение высокоточного заднего упора происходит с помощью двигателей и ШВП. За счет использования только самых современных и надежных систем перемещения, можно получить точный рез по всей длине заготовки.

Защитное световое ограждение остановит станок, сели в зоне окажется человек. Опционально на гильотину можно установить заднюю пневматическую поддержку листа, которая не дает тонкому листу провисать и без лишнего шума опускает готовую деталь в лоток.

Передние поддержки и вмонтированные в стол шарики в столе помогают оператору перемещать лист. Боковая поддержка имеет линейку для контроля ширины отрезаемой детали. Команда на опускание и поднятие ножа подается путем нажатия ножной педали. Также на ножной стойке расположена кнопка экстренной остановки.

Стандартная комплектация:

• Сварная надежная промышленная станина
• Система ЧПУ Cybelec Cybtouch 8 (Швейцария)
• Регулировка зазоров от ЧПУ
• Регулировка угла атаки от ЧПУ
• Регулировка хода балки от ЧПУ
• Программируемый задний упор по оси Х -1000 мм
• Пальцы заднего упора - 2шт
• Гидравлические компоненты – Bosh-Rexroth и Hoerbiger (Германия)
• Электрические компоненты – Siemens (Германия)
• Комплект ножей (верхний и нижний)
• Передвижная стойка управления с кнопкой аварийной остановки
• Заднее защитное ограждение
• Переднее ограждение рабочей зоны

• Передние поддержки листа – 3шт
• Прижимы листа с резиновыми накладками
• Рабочий стол с шариками
• Руководство пользователя на русском языке

Опциональное оборудование:

• Пнематическая задняя поддержка листа
• Лазерная линия резки
• Увеличенный ход по оси Х- 1250мм
• Измеритель угла 0-180
• Дополнительная передняя поддержка
• Дополнительный комплект ножей (верхний и нижний)
• Система подогрева масла
• Система охлаждения масла
• Специальный цвет станка
• Автоматическая подача листа в зону резки
• Автоматическая система смазки
