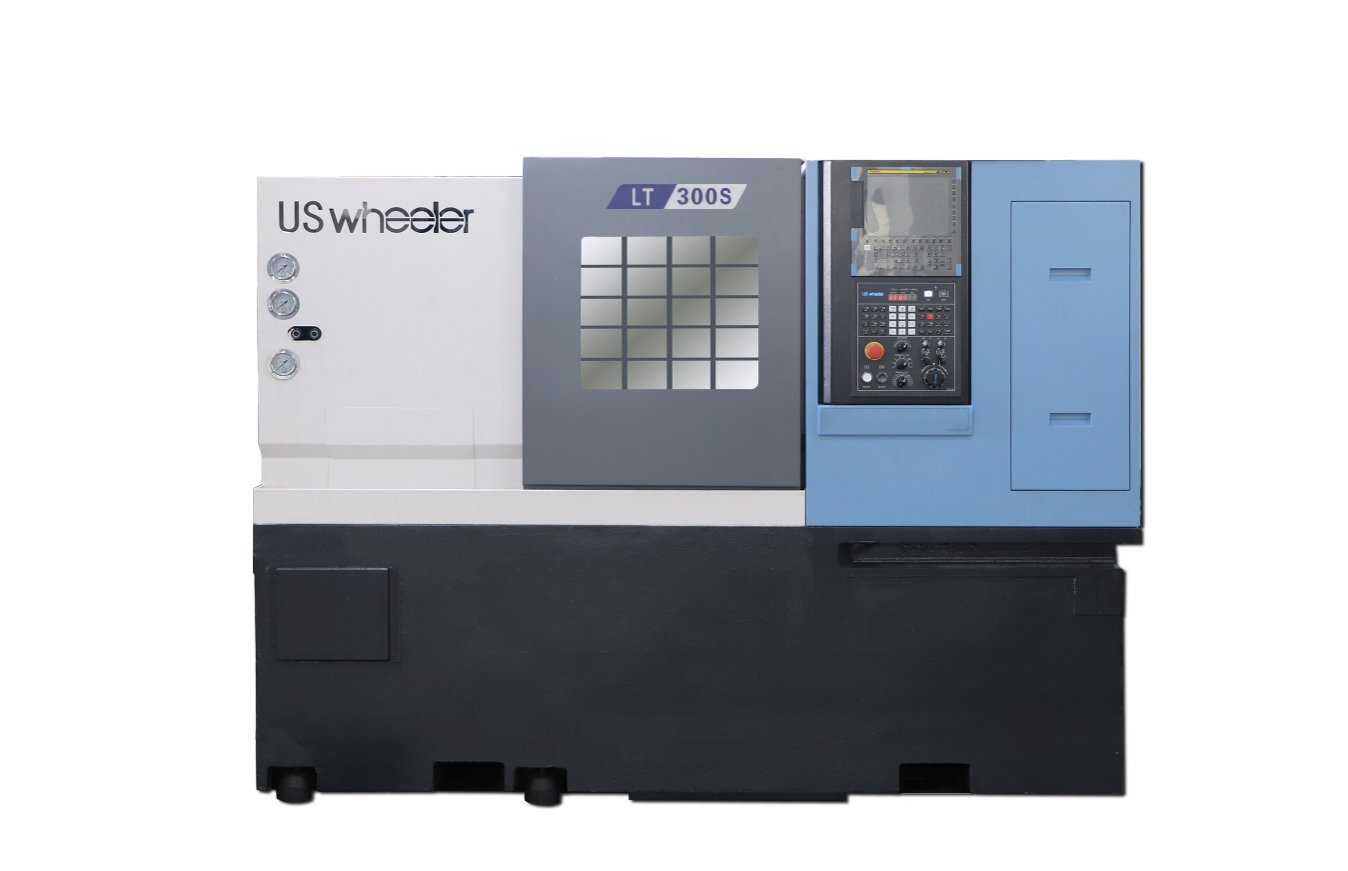

Двух шпиндельный токарный обрабатывающий центр US Wheeler LT300S

Токарные станки US Wheeler серии LT, классические высокопроизводительные токарные обрабатывающие центра с ЧПУ. Станки с монолитными чугунными станинами, естественного старения, отлитыми на том же заводе, что и для ведущих Корейских станкостроительных компаний. Направляющими качения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальная серия с точки зрения соотношения цена / качество.

Есть возможность полигональной обработки.

описание
характеристики
базовая комплектация
Описание

О станке

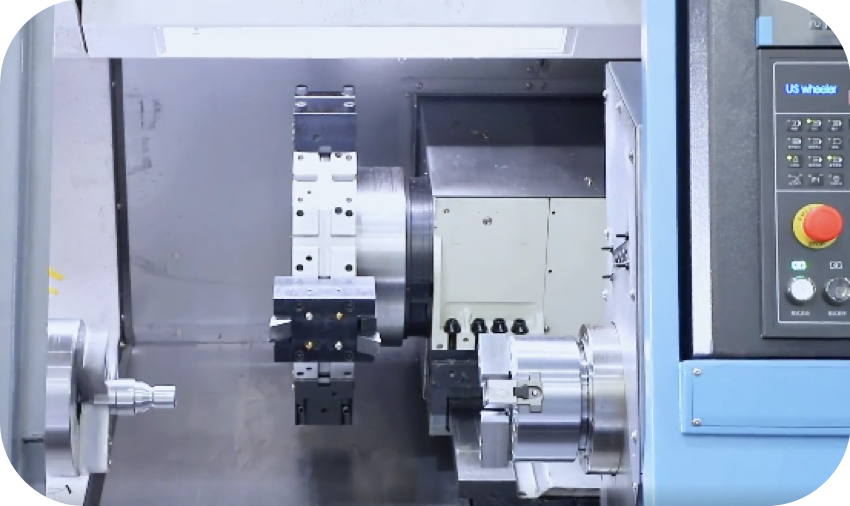

Токарные станки US Wheeler серии LT - классическое высокопроизводительное решение для металлообрабатывающего производства. Станки серии LT подходят для операций точения, растачивания, сверления, нарезания резьбы. При дооснащении станка револьверной головкой с возможностью установки приводного инструмента (Sauter, Германия), возможно выполнять операции фрезерования, вне осевого сверления, вне осевого нарезания резьбы метчиком. Токарные обрабатывающие центра LT Series обладают классической компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

  • Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H)
  • Шпиндель станка KASWIN (Корея)
  • Револьверная головка PRAGATI
  • Гидравлический патрон Chandox (Тайвань), 8 дюймов в базовой комплектации
  • Опциональная фрезерная револьверная головка Sauter (Германия)
  • Задняя бабка Тайваньского производства
  • Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
  • Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
  • Системы ЧПУ и электроника Fanuc / Siemens / (Япония / Германия)
  • Электрика Schneider / OMRON (Франция / Япония)
  • Пневматика SMC (Япония)
  • Кабеля Leoni (Германия)
  • Реле IDEC (Япония)
  • Маховик Euchner (Германия)
  • Подшипники NSK / FAG (Япония / Германия)

Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии EM десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

О производителе

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

US Wheeler стратегический партнёр таких лидеров как:

  • KUKA (Германия)
  • ABB (Швейцария)
  • UGint, Doosan, Hyundai Wia (Корея)

US Wheeler

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

  • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
  • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
  • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
  • Основания под направляющие станков проходят процедуру шабрения вручную
  • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
  • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
  • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw


Основные компоненты


Наименование


Бренд

1

Система ЧПУ

FANUC 0iTF PLUS

FANUC

2

ШВП X/Z1/Z2

φ32мм×10 мм /φ40 мм ×12 мм ×2

THK/PMI

3

Линейная направляющая Z1/Z2

45 мм /35 мм

THK/PMI

4

Главный шпиндель

NN3022MBKRCC0P4+110BA10S+NN3018MBKRCC0P4

NSK/FAG


Саб. Шпиндель

7018A5TYNDBDLP4+NN3015MBKRCC0P4


5

Тип Револьвера

Приводной револьвер  BMT55

Sauter Германия

6

Муфта сцепления


Китай

7

Теплообменник



8

Электрика


Schneider/Omron

9

Насос СОЖ


Китай

10

Подшипник качения


NSK/KOYO

11

Телескопический кожух


Китай

12

Система смазки


Китай

Характеристики

Параметры обработки


Устанавливаемый диаметр над станиной


мм

Φ500Рекомендация       Φ600 Лимит

Макс. Обрабатываемый диаметр

Вал

мм

Φ300Рекомендация       Φ400 Лимит


Диск/Фланец

мм

Φ500

Макс. Диаметр прутка

Шпиндель

мм

Φ56


Саб-Шпиндель


Φ42

Максимальное расстояние между двумя патронами


мм

580

Расстояние от центра шпинделя до пола


мм

1058


Шпиндель


Размер патрона

Шпиндель

Дюйм

8


Саб-Шпиндель


6

Тип шпинделя

Шпиндель

/

A2-6


Саб-Шпиндель


A2-5

Макс. Скорость шпинделя

Шпиндель

Об/мин

4000


Саб-Шпиндель


6000

Мощность главного двигателя (номинальная)

Шпиндель

кВт

22


Саб-Шпиндель


11

Подшипник шпинделя

Шпиндель

мм

Φ110


Саб-Шпиндель

мм

Φ90

Диаметр сквозного отверстия шпинделя

Шпиндель

мм

Φ67


Саб-Шпиндель

мм

56


Серводвигатели


Перемещение по оси X/Z1/Z2

мм

280/670/660

Быстрые перемещения X/Z1/Z2

м/мин

30/24/24

Скорость серводвигателя X/Z1/Z2

Об/мин

3000/3000/3000

Диаметр ШВП X/Z1/Z2

мм

φ32/φ40

Шаг винта по оси X/Z1/Z2

мм

12/12/2010

Скорость подачи резания

мм /мин

1-10000

Мин подача

мм

0,001


Револьвер


Револьверная голова

шт.

12

Тип

-

Приводной Револьвер (BMT55)

Размер инструмента

мм

25*25

Диаметр

мм

Φ40


Точность


Точность позиционирования

мм

±0.005

Повторяемость

мм

±0.003


Общие данные


Примерная масса

кг

4900

Д*Ш*В

мм

2500*2400*1765

Общая потребляемость

кВа

40

Объем смазочного масла

Л

2

Бак СОЖ

Л

300


ЧПУ контроллер


ЧПУ контролер

FANUC 0iTF PLUS

Базовая комплектация





NO.

Наименование

Кол-во

1

FANUC 0i TF plus (5)

1

2

10.4 дюймовый LCD цветной монитор

1

3

Приводная револьверная головка Sauter поставляется с 4 приводными инструментами (2шт 0 °, 2шт 90 °) и одним держателем расточного инструмента, одним держателем торцевого инструмента, двумя держателями инструментов наружного диаметра)

1

4

Теплообменник в электрическом шкафу

1

5

Автоматическая смазка

1

6

Кабинетная защита

1

7

Пылезащитное исполнения Электро-шкафа

1

8

Сигнальная лампа

1

9

Охлаждаемая микросхема/микрочип

1

10

Светодиодная подсветка

1

11

Виброопоры

6

12

Трансформатор

1

13

Защитный кожух на двух осях

1

14

Предохранитель в двери

1

15

интерфейс, слот для CF-карт

1

16

Гидравлическая станция 2AB+2A

1

17

Устройство для удаления стружки

1

18

Конвейер для стружки

1
