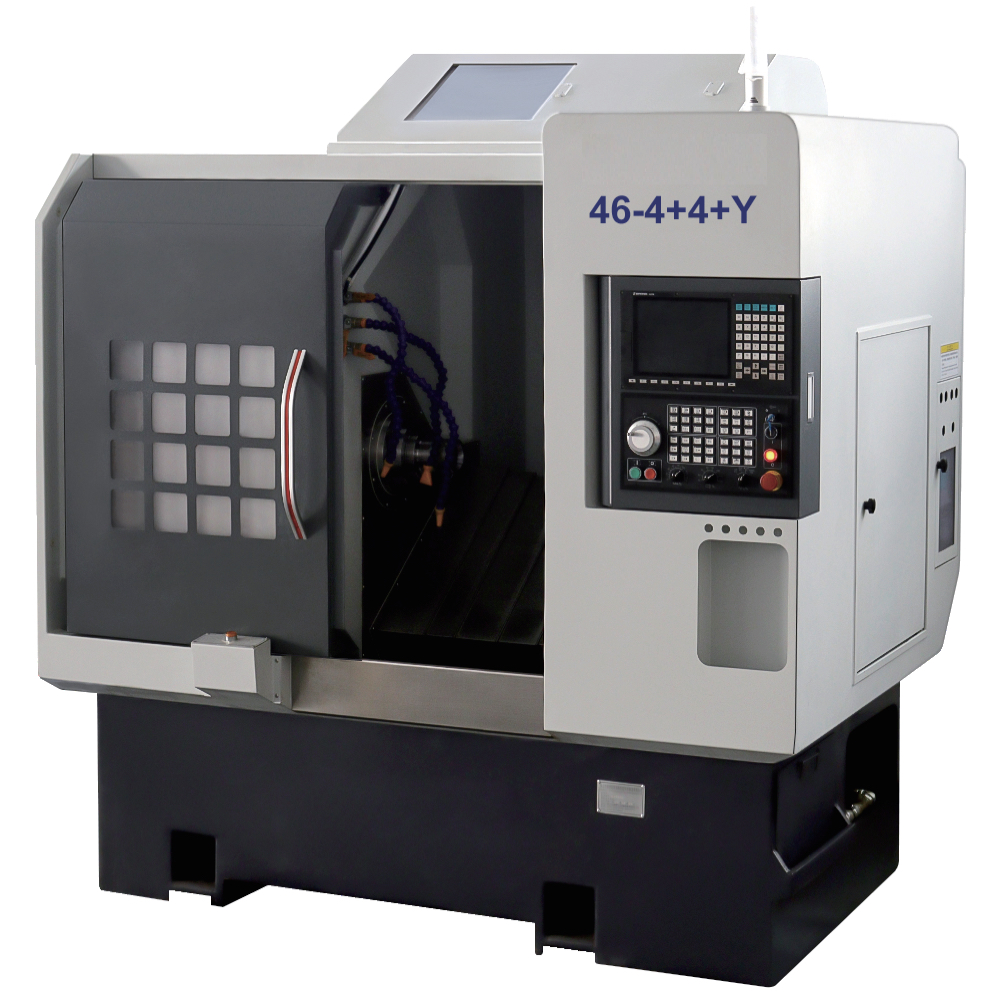

Токарно-фрезерный центр CK46-4 4 Y

Станок изготовлен, наличие в Китае 19.09.2023г

Токарные станки US Wheeler , классические высокопроизводительные токарные обрабатывающие центра с ЧПУ. Станки с монолитными чугунными станинами, естественного старения, отлитыми на том же заводе, что и для ведущих Корейских станкостроительных компаний. Направляющими качения. Серия станков разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Станки US Wheeler комплектуются деталями исключительно ведущих мировых производителей в сфере станкостроения. Оптимальная серия с точки зрения соотношения цена / качество.

описание
характеристики
базовая комплектация
Описание

О станке

Токарные обрабатывающие центра CK Series обладают классической компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

    • Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H)
    • Шпиндель станка POSA
    • Револьверная головка LIO HONG
    • Гидравлический патрон Chandox (Тайвань), 8 дюймов в базовой комплектации
    • Опциональная фрезерная револьверная головка Sauter (Германия)
    • Задняя бабка Тайваньского производства
    • Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
    • Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
    • Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
    • Электрика Schneider / OMRON (Франция / Япония)
    • Пневматика SMC (Япония)
    • Кабеля Leoni (Германия)
    • Реле IDEC (Япония)
    • Маховик Euchner (Германия)
    • Подшипники NSK / FAG (Япония / Германия)

Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии  десятки лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но и также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

О производителе

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

US Wheeler стратегический партнёр таких лидеров как:

    • KUKA (Германия)
    • ABB (Швейцария)
    • UGint, Doosan, Hyundai Wia (Корея)



US Wheeler

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

    • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
    • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
    • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
    • Основания под направляющие станков проходят процедуру шабрения вручную
    • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
    • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
    • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

Основные компоненты


Наименование

Описания

Производитель

ЧПУ

Syntec 22TB crystal panel, Description 10.4" screen.

Taiwan

X/ Z ШВП

PMI or HIWIN C3 ШВП марки futures с двойными гайками. Один конец имеет глухую резьбу.

Taiwan

Шпиндель

Высокопроизводительны шпиндель Posa

Taiwan

Тормоз шпинделя

оснащен тайваньскими гидравлическими 4-цилиндровыми дисковыми тормозами для увеличения тормозного усилия

Taiwan

Индексация замкнутого цикла

Оригинальный магнитный кольцевой энкодер Syntec

Taiwan

Rotary cylinder /Вращающийся цилиндр

customized high-speed rotary cylinder / Настраиваемый высокоскоростной вращающийся цилиндр

Пр-ва материковый Китай

Двигатель шпиндея

Syntec 7.5KW Серводвигатель

Тайваньский бренд, произведенный в материковом Китае

X/ Z ШВП

PMI or HIWIN (R32-FDDC-0.008) C3 ШВП марки futures с двойными гайками

Taiwan

X/Z Направляющие

PMI or HIWIN 35-P Класс направляющих

Taiwan

Основание станка

Станина отлиты из Чугуна.

Пр-ва материковый Китай

Система смазки

Насос для смазочного масла марки HERG

Пр-ва материковый Китай

Гидравлическая станция

46# оригинальное противоизносное гидравлическое масло Great Wall 46#/30 кг

Пр-ва материковый Китай

Система охлаждения

Мощность водяного насоса высокого давления 370 Вт. программируемый.

Пр-ва материковый Китай

Кабинетная защита

Изготавливается из холоднокатанной стали толщиной 2,0-0,03мм в соответствии с стандартами

Пр-ва материковый Китай

Воздушный клапан

Установленные 2 электромагнитных клапана AirTAC для продувки воздухом

Тайваньский бренд, произведенный в материковом Китае

Электрошкаф

Используются медные трубки. Теплообменник

Пр-ва материковый Китай

Электрические компоненты

Полностью оснащен оборудованием Schneider Electric

Немецкий бренд, произведенный в материковом Китае

Удаление масляного тумана


Пр-ва материковый Китай

Электрокабель

С 4-жильным кабелем питания длиной 5 метров.

Пр-ва материковый Китай

Характеристики

Рабочая зона


Устанавливаемый диаметр над станинойØ500 мм
Устанавливаемый диаметр над суппортомØ200 мм
Обрабатываемый диаметрØ200 мм
Длина обработки200 мм
Макс. Диаметр пруткаØ45 мм


Шпиндель


Тип шпиндеA2-5
Диаметр сквозного отверстияØ56 мм
Цанга46 pull-back type
Скорость шпинделя6000 Об/мин
Диапазон 1~4500 Об/мин


Перемещение


Ось X1000 мм, с установленной револьверной головой, ограничен 800mm
Ось Z470 мм (Расстояние между торцом шпинделя и инструментальным столом)
Ось Y260 мм
Быстрое перемещение оси X/Z24 м/мин
X/Z макс. ускорение16/18 м/мин
Быстрое перемещение осьY15 м/мин
Ускорение ось Y8 м/мин
X/Z ШВП32X8 мм
X/Z направляющие35 мм
Y-ШВП25X5 мм
Y-направляющие25 мм


Револьвер


8ми позиционная (Опц. 12)8 шт (Может быть оснащен держателем с двойным отверстием)
Размер инструмента20X20 мм
ДержательØ20/25 мм


Приводной инструмент


ЦангаER25
Приводные инструментыОсь Z 4/ ОсьX axis 4, 4 Статичных инструмента
Макс. Скорость инструмента6000 Об/мин
Установленная максимальная скорость силовой головки4000 Об/мин
Макс. Диаметр сверла и фрезыØ16 мм
Диаметр нарезания резьбыМ8
Расстояние между валом силовой головки и шпинделем65 м


Двигатель


мощность главного двигателя7.5 кВт (11 кВт опционально для обработки стальных деталей диаметром более 80 мм)
Крутящий момент главного двигателя47.75Нм (2000 r/min)
X/Z/Y мощность двигателя, крутящий момент1.3 кВт /8.39Нм
X/Z крутящий момент двигателя приводного инструмента1.7 кВт /8Нм
Макс. Скорость инструмента5000 Об/мин
Частота вращения двигателя шпинделя (номинальная/максимальная)2000/6000 Об/мин
Мощность двигателя системы охлаждения0,3 кВт
Тормозное устройство для позиционирования шпинделяГидравлический
Наклон станины35°
Размеры Д*Ш*В2200X1580X1900 мм
Вес3430 кг
Потребляемая мощность13 кВт


Базовая комплектация

NO.

Содержимое

Размер / Специф.

Ед. Из

Примечания

1

Цанга

Одна в стандартной комплектации

1 шт

Устанавливается в коробке для принадлежностей или на торцевой поверхности шпинделя станка

2

Держатель инструмента

Φ25

1 шт

Выпускается в футляре для аксессуаров или на револьверной головке

3

Держатель инструмента

Φ20

2 шт

Выпускается в футляре для аксессуаров или на револьверной головке

4

Резецедержатель




5

Держатель резца на револьвере


8 комплектов

Комплектуется в футляре или на револьверной голове

6

опоры


4 шт

В ЗИПе

7

Педаль


1 шт

В ЗИПе

8

Цанги ER25

4、5、6、7、8、9、10、11、12、13、14、15、16

set

Содержиться в ЗИПе или на турели

9

Гаечный ключ


2 шт

В ЗИП

10

Шестигранный ключ

1.5,2,2.5,3,4,5,6,8,10

1 комплект

В ЗИП
