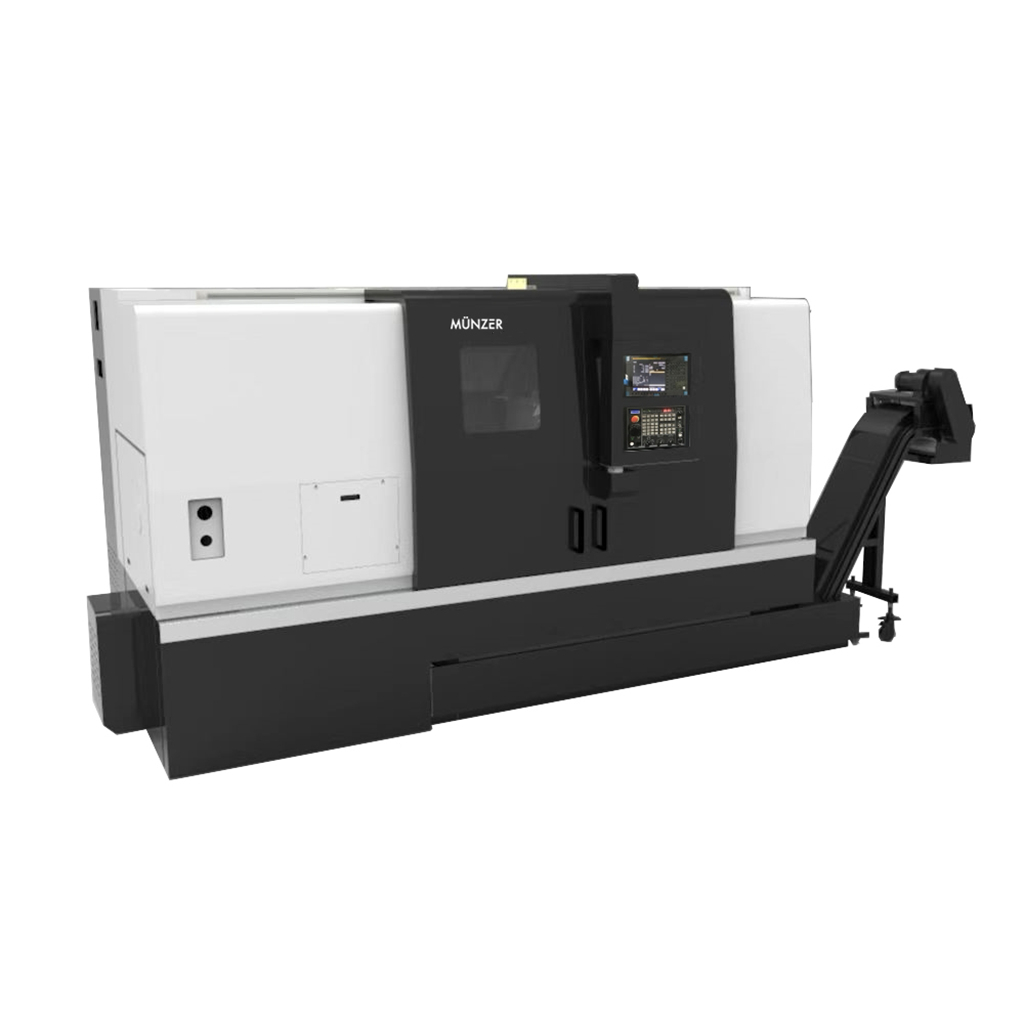

Токарный обрабатывающий центр MUNZER TС1500

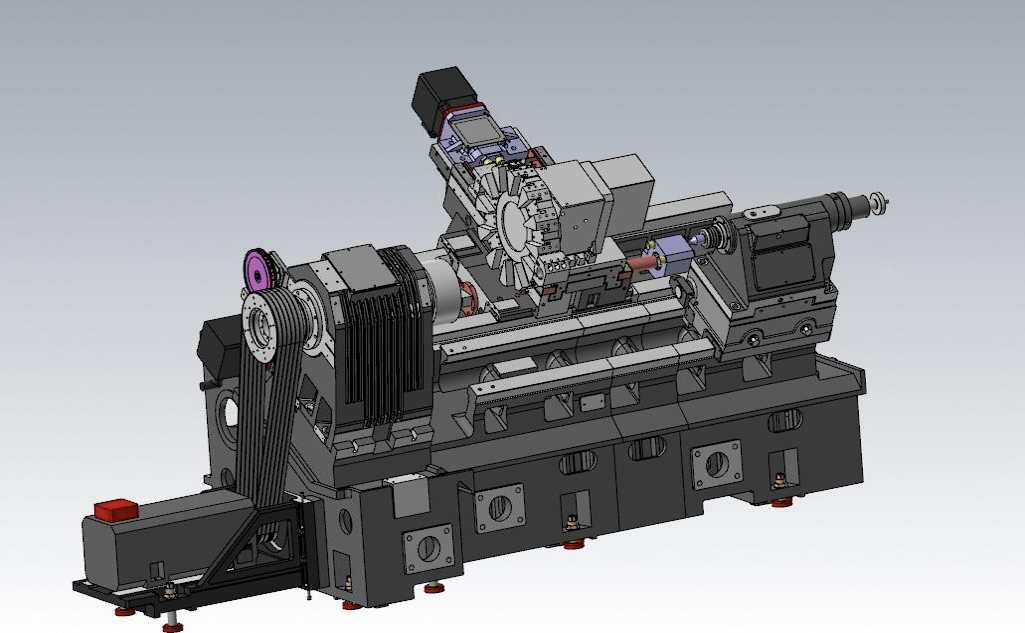

Особенности станка TC1500:

• Станина с наклоном 30°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность



описание
характеристики
дополнительные опции
Описание

Munzer TC750 - Серия TC это высокоточные токарные центры. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие THK (Япония) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам NSK (Япония) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.




Основная конфигурация


NO.

Содержание

Кол-во

Производитель

Бренд

01

Литая станина

1


Высокопрочный чугун

02

Система ЧПУ

1

Япония

FANUC

03

Шпиндель

1

Тайвань


04

Двигатель шпинделя

1

Япония

FANUC

05

Серводвигатель по оси x/z

1

Япония

FANUC

06

ШВП по оси x/ z

1

Япония /Тайвань

THK/PMI

07

Винтовой подшипник оси x/z

1

Япония

NSK

08

Линейная направляющая по оси x/z

1

Япония /Тайвань

THK/PMI

09

Гидравлический цилиндр/патрон

1

Тайвань


10

Револьверная головка VDI 40

1

Германия

Sauter

11

Радиальный держатель инструмента

3



12

Осевой держатель инструмента

1



13

Держатель расточного инструмента

1



14

Посадочный диаметр расточного блока на револьвере (8-40 мм)

1



15

Подвижный наконечник задней бабки

1



16

Система охлаждения

1

Тайвань


17

Гидравлическая система

1

Тайвань


18

Автоматическая смазка

1



19

Электро-компоненты

1

Франция

Schneider

20

Светодиодная рабочая лампа/трехцветная лампа

1



21

Педаль ножная, переключатель

1



22

Наборы инструментов и ящик для инструментов

1



23

Техническое руководство

1



24

Автоматический конвейер для стружки

1



Характеристики

Зона обработки


Устанавливаемый диаметр над станиной

мм

Φ700

Макс. Диаметр обработки

мм

Φ560

Макс длина обработки

мм

1580

Диаметр прутка

мм

Φ75


Шпиндель


Тип шпинделя

-

A2-8

Отверстие шпинделя

мм

87

Скорость шпинделя

Об/мин

2800

Мотор шпинделя

кВт

15/18,5

Размер патрона

Дюйм

10"


Перемещения и подачи


Перемещение по оси X/Z

мм

325/1620

Быстрое перемещение по оси X/Z

м/мин

20/20

Точность позиционирования

мм

±0.008

Точность повторения

мм

±0.005


Инструментальный револьвер


Тип револьверной головы для инструмента

-

VDI 40

Размер инструмента (сечение)

мм

32*32

Макс. Диаметр инструмента

мм

50


Задняя бабка


Конус задней бабки

-

MT#5

Диаметр пиноли

мм

Φ100

Перемещение пиноли

мм

80


Размеры станка


Д*Ш*В

мм

3920*2080*2000

Масса

кг

7500



Дополнительные опции

Номенклатура

Спецификация

Бренд

Система охлаждения высокого давления 20 бар



Улавливатель деталей



Маслосъемник



Инструментальный зонд/ Рука

HPMA

Renishaw

Автоматический податчик прутков

(5-65мм) * 1.5м

Тайвань

Уловитель масляного тумана
