Особенности станка TZ-260EM:

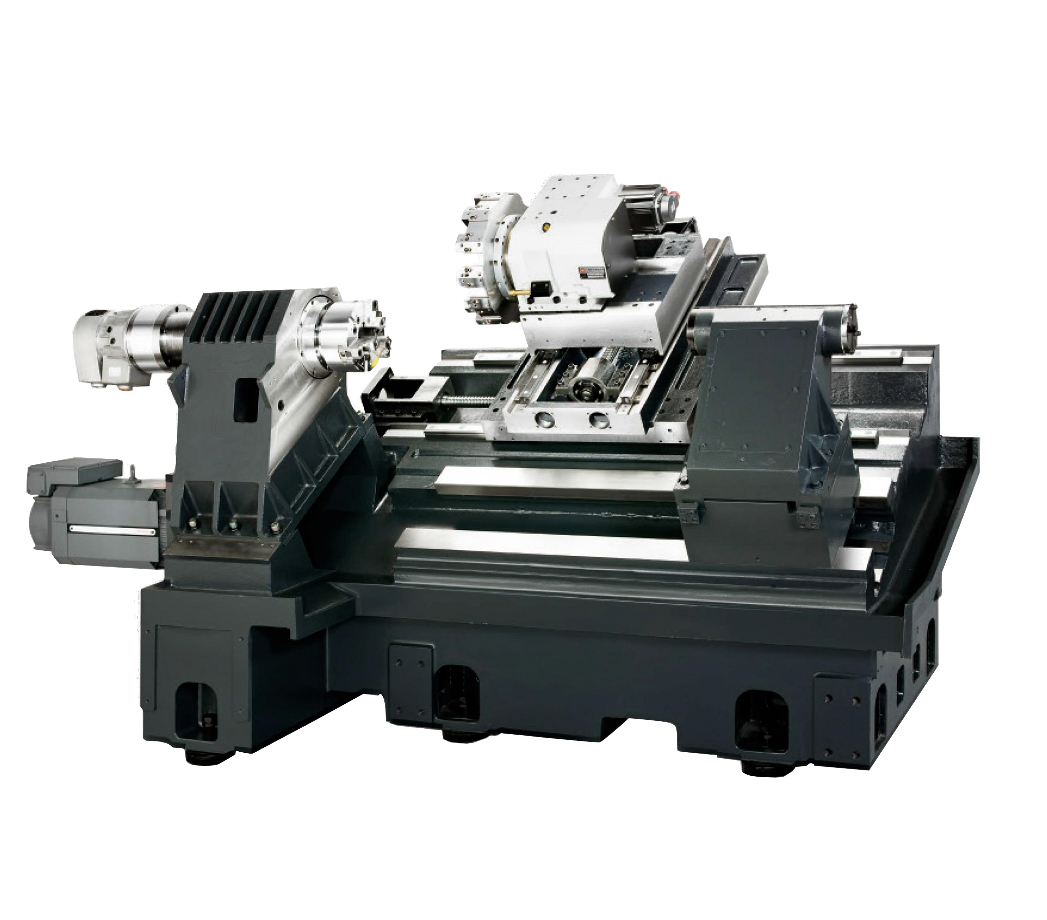

• Станина с наклоном 30°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность
Munzer TZ-260EM - горизонтальный токарный станок с ЧПУ для высокопроизводительной обработки металла. Область применения: машиностроение, авиационно-космическая и автомобильная промышленность, приборостроение. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие THK (Япония) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам NSK (Япония) достигается высокая точность резания независимо от условий и формы изготавливаемой детали.
Система управления FANUC (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.
NO. | Содержание | Кол-во | Производитель | Бренд |
| 01 | Литая станина | 1 | Высокопрочный чугун | |
| 02 | Система ЧПУ | Япония | FANUC | |
| 03 | Шпиндель | 1 | Тайвань | |
| 04 | Двигатель шпинделя | 1 | Япония | FANUC |
| 05 | Серводвигатель по оси x/z | 1 | Япония | FANUC |
| 06 | ШВП по оси x/z | 1 | Япония | THK |
| 07 | Подшипник оси x/z | 1 | Япония | NSK |
| 08 | Линейная направляющая по оси x/z | 1 | Япония / Тайвань | THK/PMI |
| 09 | Гидравлический цилиндр/патрон | 1 | Тайвань | |
| 10 | Револьверная головка VDI 30 | 1 | Германия | Sauter |
| 11 | Радиальный держатель инструмента | 3 | ||
| 12 | Осевой держатель инструмента | 1 | ||
| 13 | Держатель расточного инструмента | 1 | ||
| 14 | Внутренняя втулка для инструмента (8-32 мм) | |||
| 15 | Подвижный наконечник задней бабки | |||
| 16 | Система охлаждения | 1 | Тайвань | |
| 17 | Гидравлическая система | 1 | Тайвань | |
| 18 | Автоматическая смазка | 1 | ||
| 19 | Электро-компоненты | 1 | Франция | Schneider |
| 20 | Полностью закрытый брызговик | 1 | ||
| 21 | Светодиодная рабочая лампа/трехцветная лампа | 1 | ||
| 22 | Педаль ножная, переключатель | 1 | ||
| 23 | Ящик для инструментов | 1 | ||
| 24 | Техническое руководство | 1 | ||
| 25 | Автоматический конвейер для стружки | 1 |
Устанавливаемый диаметр над станиной | мм | Φ630 |
Макс. Диаметр обработки | мм | Φ530 |
Макс длина обработки | мм | 900 |
Диаметр прутка | мм | Φ72 |
Тип шпинделя | - | A2-8 |
Отверстие шпинделя | мм | 87 |
Скорость шпинделя | Об/мин | 2500 |
Мотор шпинделя | кВт | 15/18,5 |
Размер патрона | Дюйм | 10" |
Перемещение по оси x/z | мм | 350/1120 |
Размер линейной направляющей x/z | мм | 55 |
Быстрое перемещение по оси x/z | мм | 24/24 |
Точность позиционирования | мм | ±0.008 |
Точность повторения | мм | ±0.005 |
Тип револьверной головы для инструмента | - | VDI 30 |
Размер инструмента (сечение) | мм | 25*25 |
Макс. Диаметр инструмента | мм | 40 |
Конус задней бабки | - | MT#5 |
Диаметр пиноли | мм | Φ100 |
Перемещение пиноли | мм | 120 |
Д*Ш*В | мм | 4000*2000*2400 |
Масса | кг | 69000 |
Номенклатура | Спецификация | Бренд |
Система охлаждения высокого давления 20 бар | ||
Улавливатель деталей | ||
Маслосъемник | ||
Инструментальный зонд/ Рука | HPMA | Renishaw |
Автоматический податчик прутков | (5-65мм) * 1.5м | Тайвань |
Уловитель масляного тумана | ||
Радиальный (0°) держатель инструмента BMT55 | Скорость 6000 об/мин | |
Держатель осевого инструмента BMT55 (90°) | Скорость 6000 об/мин | |
Держатель инструмента BMT55 торцевого инструмента | 25*25мм | |
Держатель инструмента BMT55/держатель расточного инструмента | 40мм |
