Токарный обрабатывающий центр MUNZER UE-1200

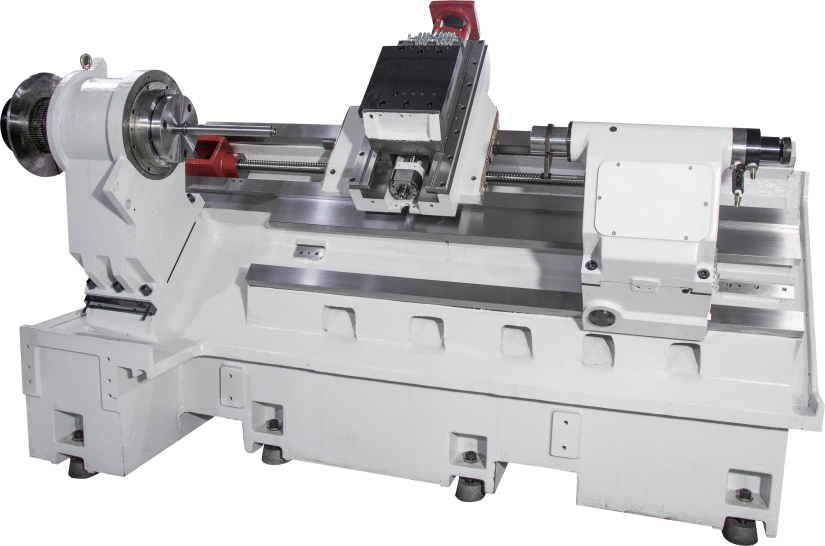

Особенности станка UE-1200:

• Станина с наклоном 45°
• Все основные части оборудования изготовлены из специального чугуна с увеличенной демпфирующей способностью
• Все литые элементы рассчитаны методом конечных элементов (FEA) для устранения перекоса и увеличения демпфирующих свойств литых элементов
• Литые чугунные детали усилены ребрами жесткости и проходят испытания на устойчивость и термостабильность

описание
характеристики
дополнительные опции
Описание

Munzer UE-1200 - Серия UE это тяжелые токарные центры. В данной модели используются передовые разработки станкостроения, что позволяет изготавливать детали сложной формы и эффективно решать большой спектр металлообрабатывающих задач. Линейные направляющие THK (Япония) обеспечивают высокую точность и скорость перемещения. Благодаря шарико-винтовым передачам NSK (Япония) достигается высокая точность резания независимо от условий и формы изготавливаемой детали. Система управления FANUC (Япония) с широкими возможностями программирования позволяет просто и быстро управлять рабочими процессами, а также полностью автоматизировать их.



Основная конфигурация


NO.

Содержание

Кол-во

Производитель

Бренд

01

Литая станина

1

Тайвань

Высокопрочный чугун

02

Система ЧПУ

1

Япония

FANUC 0i-TF Plus(5)

03

Шпиндель

1

Тайвань


04

Двигатель шпинделя

1

Япония

FANUC

05

Серводвигатель по оси x/z

1

Япония

FANUC

06

ШВП по оси x/ z/

1

Япония

THK

07

Винтовой подшипник оси x/z/y

1

Япония

NSK

08

Линейная направляющая по оси x/z/y

1



09

Гидравлический цилиндр/патрон

1

Тайвань


10

Револьверная головка 12T радиальный держатель

1

Германия

SAUTER

11

Радиальный держатель инструмента

3



12

Осевой держатель инструмента

3



13

Держатель расточного инструмента

1



14

Посадочный диаметр расточного блока на револьвере (8-32 мм)

1



15

Подвижный наконечник задней бабки

1



16

Система охлаждения

1

Тайвань


17

Гидравлическая система

1

Тайвань


18

Автоматическая смазка

1



19

Электро-компоненты

1

Франция

Schneider

20

Светодиодная рабочая лампа/трехцветная лампа

1



21

Педаль ножная, переключатель

1



22

Наборы инструментов и ящик для инструментов

1



23

Техническое руководство

1



24

Автоматический конвейер для стружки

1



25

Полностью закрытая защитная кабина




Характеристики

Зона обработки


Устанавливаемый диаметр над станиной

мм

Φ700

Расстояние между центрами

мм

1250

Макс. Диаметр обработки

мм

Φ450

Макс. Длина обработки

мм

1200

Диаметр прутка

мм

Φ75


Шпиндель


Тип шпинделя

-

A2-8

Отверстие шпинделя

мм

92

Скорость шпинделя

Об/мин

3000

Мотор шпинделя

кВт

15/18,5

Диаметр подшипника шпинделя

мм

130

Размер патрона

Дюйм

10"/12"


Перемещения и подачи


Перемещение по оси X/Z

мм

260/1200

Быстрое перемещение по оси X/Z

м/мин

20/20

ШВП по оси X/Z

мм

R40/P10

Мощность сервомоторов по оси X/Z

кВт

3/3

Точность позиционирования

мм

±0.007

Точность повторения

мм

±0.005


Инструментальны револьвер


Тип револьверной головы для инструмента

-

12T

Размер инструмента (сечение)

мм

32*32

Макс. Диаметр инструмента

мм

40


Задняя бабка


Конус задней бабки

-

MT#5

Диаметр пиноли

мм

Φ80

Режим управления

-

Гидравлическая программируемая задняя бабка

(Привод по оси Z)


Размеры станка


Упаковочный Д*Ш*В

мм

3600*1750*2000

Масса

кг

5600


Дополнительные опции

Номенклатура

Спецификация

Бренд

Система охлаждения высокого давления 20 бар



Улавливатель деталей



Маслосъемник



Инструментальный зонд/ Рука

HPMA

Renishaw

Автоматический податчик прутков

(5-65мм) * 1.5м

Тайвань

Уловитель масляного тумана
