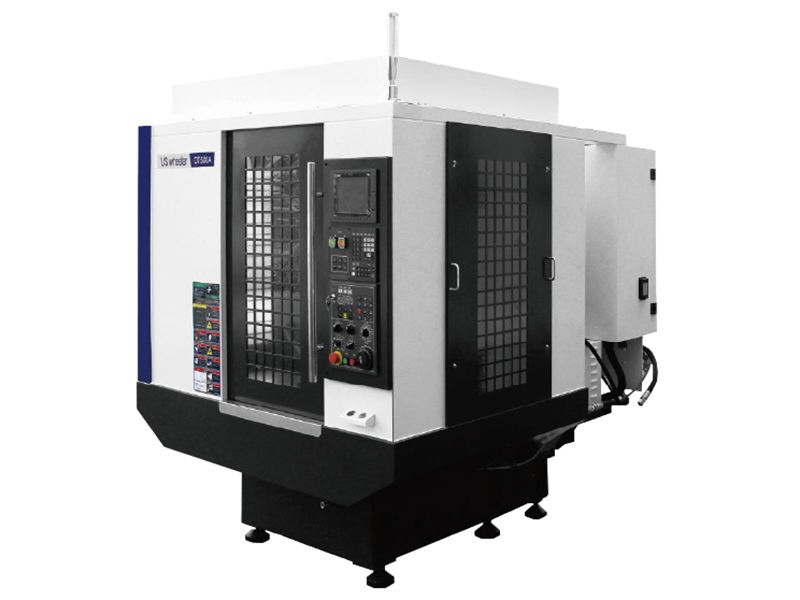

Высокоскоростные сверлильно-фрезерные обрабатывающие центры DT-Series

Станки US Wheeler серии DT, классические сверхпроизводительные сверлильно-фрезерные обрабатывающие центра с ЧПУ. Станки с монолитными чугунными станинами, естественного старения, отлитыми на том же заводе, что и для ведущих Корейских станкостроительных компаний. Серия разработана инженерами, ранее участвовавшими в разработке станков ведущих Корейских производителей. Оснащаются высокоскоростными шпинделями типа BT30 с низкой степенью инерции, мощными приводами по всем осям, что позволяет производить высокоскоростную обработку с преобладающими операциями сверления и нарезания резьбы.

описание
характеристики
базовая комплектация
Описание

О станке

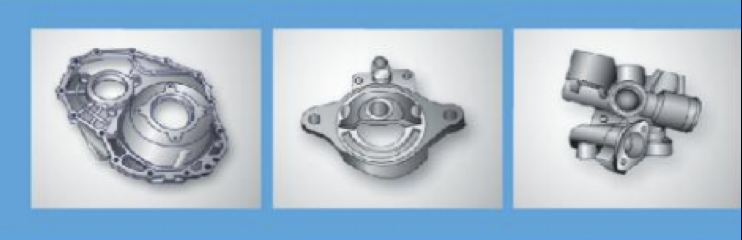

Станки US Wheeler серии DT - перспективное высокопроизводительное решение для металлообрабатывающего производства. Станки серии DT подходят для операций фрезерования, высокопроизводительного сверления, высокоскоростного нарезания резьбы. Станки серии DT оснащаются высокоскоростными шпинделями BT30 с низкой инерцией, что позволяет достигать лучших результатов производительности по алюминию, цветным металлам, пластику, графиту и так далее. Сверлильно - фрезерные обрабатывающие центра DT Series обладают классической консольной компоновкой, типа "таподрил" (Tapping, Drilling center) и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.

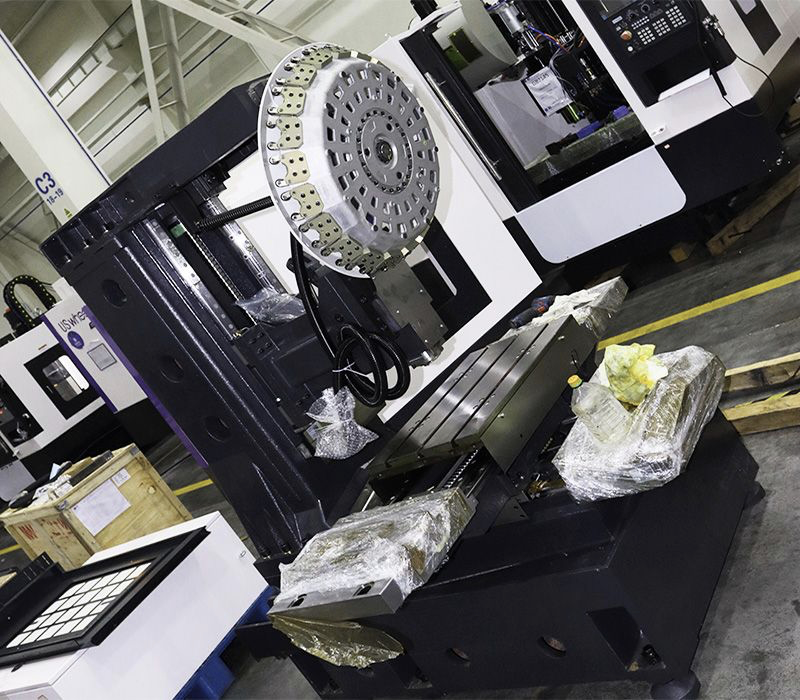

  • Монолитная станина станка естественного старения отливается на том же заводе и по тем же технологиям, что и для ведущих корейских производителей (класс точности P, у других производителей класс точности H).
  • Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
  • Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
  • Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
  • Электрика Schneider / OMRON (Франция / Япония)
  • Пневматика SMC (Япония)
  • Кабели Leoni (Германия)
  • Реле IDEC (Япония)
  • Маховик Euchner (Германия)
  • Подшипники NSK / FAG (Япония / Германия)
  • Шпиндели Kenturn (Тайвань)

Всё вышеперечисленное позволяет работать нашим станкам US Wheeler серии DT более десяти лет без нареканий. Оснащение станков комплектующими лучших и наиболее популярных мировых производителей позволяет не только обеспечить надёжность оборудования, но также позволяет обеспечивать постгарантийное обслуживание в кратчайшие сроки.

О производителе

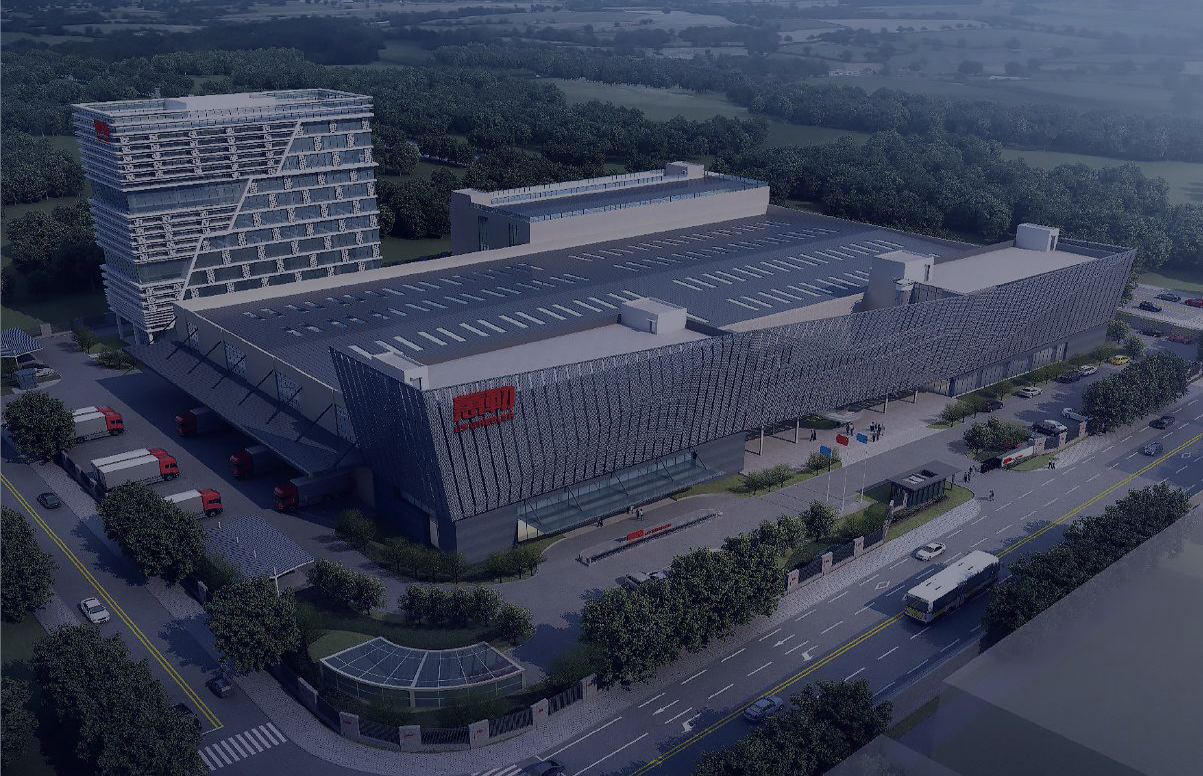

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

US Wheeler

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

  • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
  • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
  • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
  • Основания под направляющие станков проходят процедуру шабрения вручную
  • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
  • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
  • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

О производителе

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

  • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
  • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
  • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
  • Основания под направляющие станков проходят процедуру шабрения вручную
  • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
  • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
  • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

Характеристики

Ход

Параметры

Ед. Изм

DT600

DT800

DT1000

Ось X

мм6008001000

Ось Y

мм400500500

Расстояние от стола до шпинделя

мм

150-480

160-490

155-485

Расстояние от колонны до шпинделя

мм

464

546

546


Рабочий стол

ПараметрыЕд. ИзмDT600DT800DT1000

Размер стола

мм

700*420

1000*500

1100*500

Размер Т-образного паза

мм

3*14*125

5*18*100

5*18*100

Макс. нагрузка

кг

250

300

300


Шпиндель


ПараметрыЕд. ИзмDT600DT800DT1000

Скорость шпинделя

об/мин

50-20000

50-20000

50-20000

Привод шпинделя


Прямой привод

Прямой привод

Прямой привод

Крутящий момент / Макс.

Нм

23.6/35

23.6/35

23.6/35

Мощность шпинделя

кВт

3.7/5.5

5,5

5,5


Сервопривод


ПараметрыЕд. ИзмDT600DT800DT1000

Скорость перемещений по X/ Y/ Z

м/мин

48/48/48

48/48/48

48/48/48

Скорость подачи резания

м/мин

1-10000

1-10000

1-10000


Смена инструмента


ПараметрыЕд. ИзмDT600DT800DT1000

Магазин ATC


Сервоприводной инструмент 16поз. (21поз.)

Сервоприводной инструмент 16поз. (21поз.)

Сервоприводной инструмент 16поз. (21поз.)

Тип хвостовика инструмента


BT-30

BT-30

BT-30


Точность позиционирования (полный ход)


ПараметрыЕд. ИзмDT600DT800DT1000

Точность позиционирования

мм

0,01

0,01

0,01

Повторяемость

мм

0,006

0,006

0,006


Общие данные


ПараметрыЕд. ИзмDT600DT800DT1000

Д*Ш*В

мм

1760*2320*2240

2480*2540*2440

2750*2380*2440

Примерный вес

кг

2900

4000

4500

Общее потребление

КВА

15

15

15

Система ЧПУ


FANUC 0iMF PLUS

FANUC 0iMF PLUS

FANUC 0iMF PLUS


Базовая комплектация

- Электро-теплообменник (модели DT800 и DT 1000)

- Автоматическое устройство для смазки

- Защита кабинетного типа

- Пылезащитный электрошкаф

- Сигнальная лампа

- Жесткое нарезание резьбы

- Светодиодный рабочий фонарь

- Анкерные болты и прокладки

- Технологический вентилируемый трансформатор

- Защита оси кожухами

- Коммуникационный интерфейс, слот для карт памяти CF

- Маховик

- Пневматический пистолет для очистки

- Форсунки для подачи СОЖ

- Воздушная завеса шпинделя
