Стандартная конфигурация

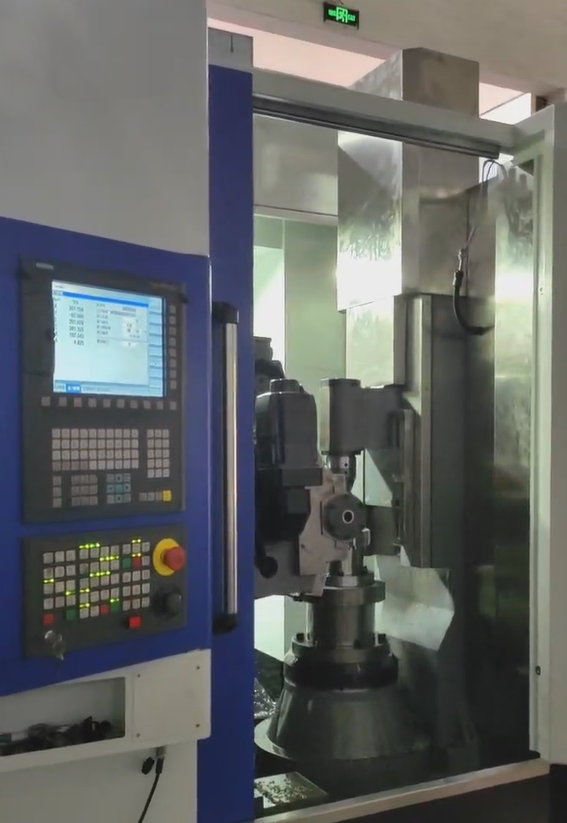

Система управления ЧПУ (Siemens 828D)
Электрический шкаф
Гидравлическая система
Система охлаждения для мокрой резки
Централизованная количественная система смазки
Режущий брус
Резак для заусенцев
Ударопрочная регулировочная площадка
Инструменты для снятия центра верхней задней бабки
Центр верхней задней бабки
Устройство автоматической наладки инструмента
Верстак опускает цилиндр
Кондиционер с электрическим шкафом
Конвейер с магнитной стружкой
Сепаратор масляного тумана
Трехцветный сигнальный свет
Инструкция по эксплуатации на русском языке
Функция машины

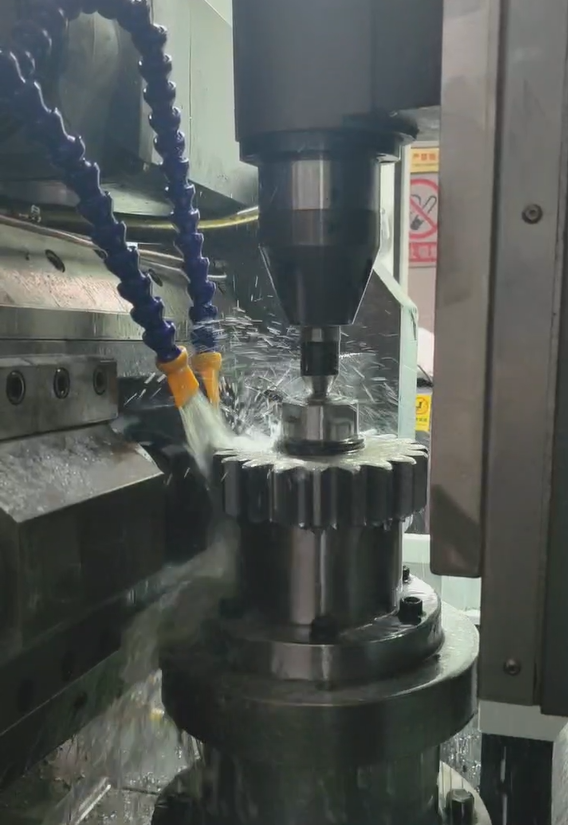

Эта серия высокоскоростных и высокоэффективных зубофрезерных станков с ЧПУ использует принцип генеративного метода для изготовления цилиндрических прямозубых, цилиндрических косозубых шестерен (валовые шестерни, дисковые шестерни), червячных передач, малых конических передач. Зубофрезерный станок с ЧПУ для основного литья имеет конструкцию с двойными стенками и высокими ребрами, благодаря анализу конечных элементов не только может гарантировать зубофрезерный станок с ЧПУ, но и учитывать стабильность зубофрезерного станка с ЧПУ. Эта серия машин была хорошо принята китайскими и международными клиентами.
• Зубофрезерный станок с ЧПУ имеет три конфигурации: 5-осевой, 6-осевой и 7-осевой на выбор.

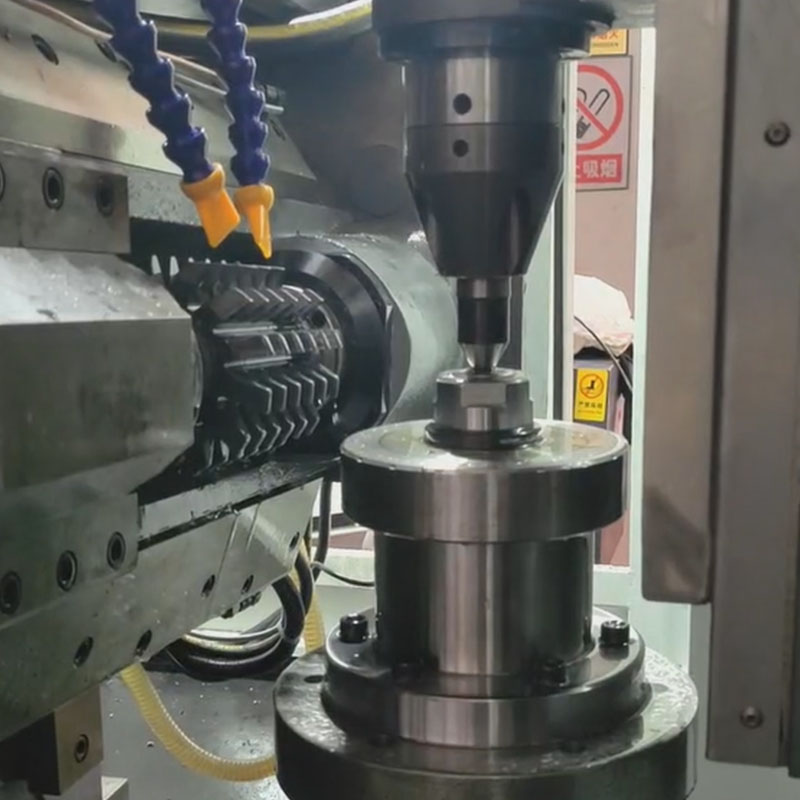

• Режущий стержень использует гидравлическое автоматическое затягивание и ослабление, что удобно для пользователей при смене инструментов и сокращает время регулировки инструмента.
• По осям X и Z зубофрезерного станка с ЧПУ установлены высокожесткие прокатные линейные направляющие, так что направляющие зубофрезерного станка с ЧПУ могут поддерживать точность в течение длительного времени и длительный срок службы, что удобно для последующего обслуживания.
• Ось C зубофрезерного станка с ЧПУ приводится в движение высокоточным двигателем, который обеспечивает точность индексации рабочего стола и обеспечивает сильное усилие резания для зубофрезерного станка.
• Ось Y зубофрезерного станка с ЧПУ приводится в движение непосредственно серводвигателем, что обеспечивает точность смены инструмента, продлевает срок службы инструмента и в то же время обеспечивает общую жесткость резания зубофрезерного станка с ЧПУ. машина.
• Верхняя направляющая зубофрезерного станка с ЧПУ представляет собой высокоточный линейный рельс и оснащена масляным цилиндром для привода верхнего движения, что обеспечивает точность движения верхней направляющей и удобство зубофрезерной обработки с ЧПУ. регулировка машины.
•Зона обработки зубофрезерного станка с ЧПУ оснащена внутренней защитой из нержавеющей стали, которая полностью отделяет зону обработки и облегчает удаление стружки.
• Устройство для прецизионной вторичной наладки инструмента для точного вторичного твердого шабрения твердых поверхностей зубьев, которое можно использовать на зубофрезерных станках с ЧПУ.
• Оснащен вращающимся центром верхней задней бабки, что позволяет избежать износа центрального отверстия при использовании фиксированного центра задней бабки и повышает точность вращения центра задней бабки.
