Гидравлическая гильотина с ЧПУ ASSISTMACH V-CUT 6116

По запросу
Характеристики
  • Бренд ASSISTMACH
  • Бренд ASSISTMACH
  • Страна Турция
  • Длина резки 6100 мм
Больше характеристик
Описание

Преимущества станка:


  • Разумные начальные инвестиции
  • Низкие эксплуатационные расходы
  • Комплектующие от мировых брендов
  • Надежная и стабильная работа
  • Простота в управлении и обслуживании

 Завод-изготовитель: ASSISTMACH


 Страна производства: Турция

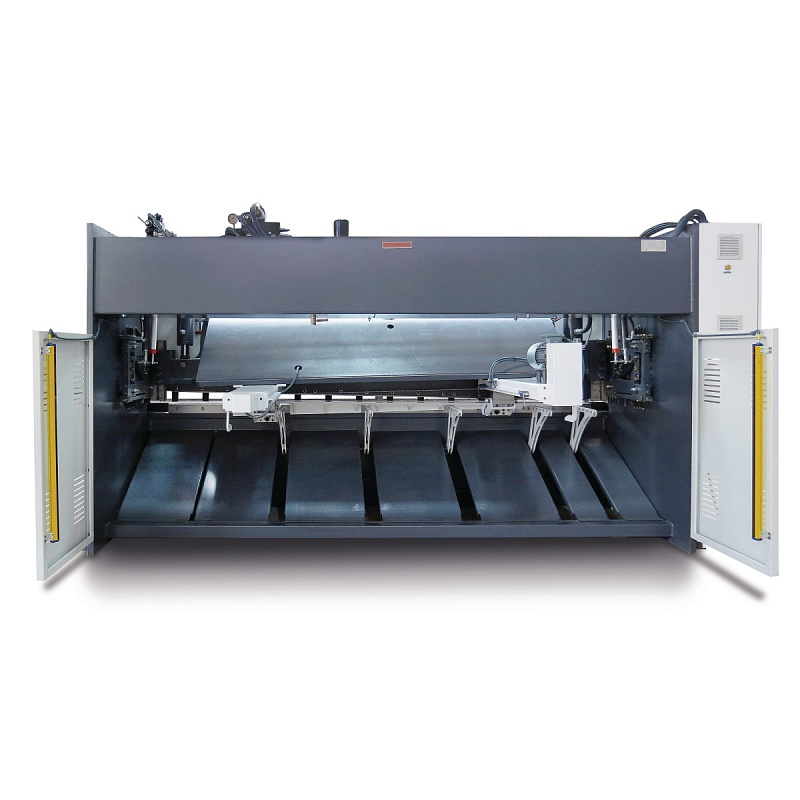

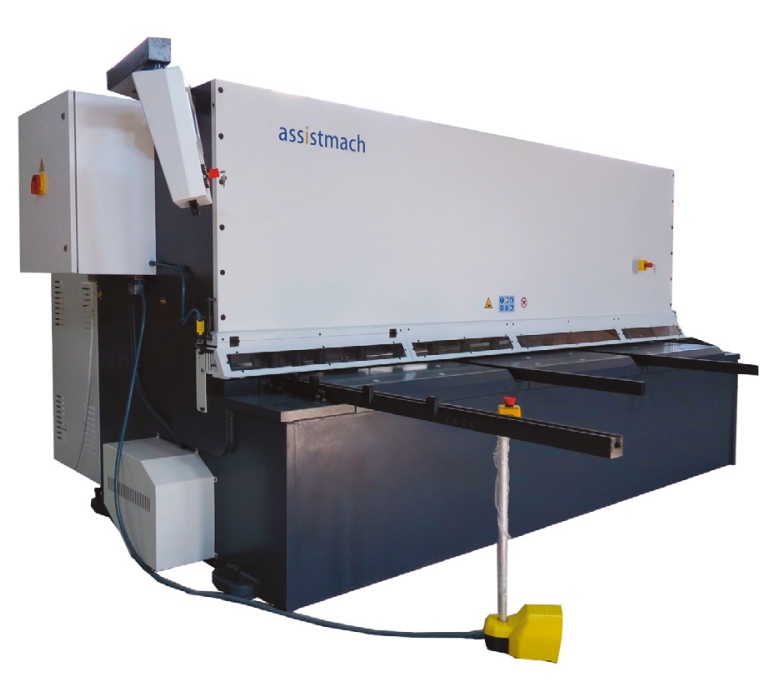

Гидравлическая гильотина серии V-CUT – это тяжелый промышленный станок, предназначенный быстрой и качественной для резки листового металла различной толщины. Швейцарская система ЧПУ Cybtouch 8 позволяет легко программировать количество резов, размеры деталей и зазоры между лезвиями. После ввода оператором марки стали, толщины и длины материала произойдет быстрая настройка зазора между лезвиями ножей, угла атаки, положения заднего упора, длины рабочего хода.


Станина

Изготовлена из стали высокого качества, сварена и обработана на современных центрах с ЧПУ. Основные узлы разработаны с использованием новейшего программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение всего срока эксплуатации.


Гидравлическая система

Представляет собой установленные с двух сторон гидроцилиндры, работающие в замкнутом контуре, который состоит из электрогидравлических серво-клапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия), высокопроизводительного гидравлического двигателя, фильтров высокого давления (с датчиком засорения и байпасом), воздушного фильтра и бака для гидравлического масла.


СИСТЕМА ЧПУ СYBELEC СYBTOUCH 8

CybTouch имеет интуитивно понятный и яркий цветной сенсорный экран с высокой степенью интеграции функции.


  • Большой, яркий и контрастный сенсорный дисплей;
  • Интуитивно понятный, удобный интерфейс;
  • Удобное беспроводное резервное копирование программного обеспечения данных;
  • Обновление с помощью PC или ноутбука;
  • Большой выбор языков;
  • Автоматическое выставление зазоров
  • Автоматическое выставление угла атаки
  • Возможность программирования хода балки
  • USB-порт для карты памяти для передачи данных / резервного копирования.

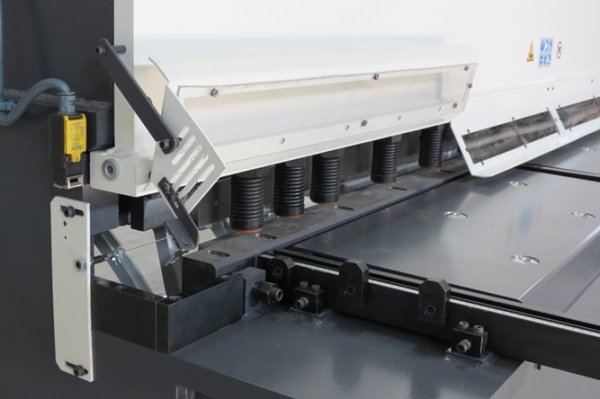

В момент реза лист фиксируется специальными прижимами c накладками. Для безопасности оператора на станке предусмотрено ограждение рабочей зоны станка.

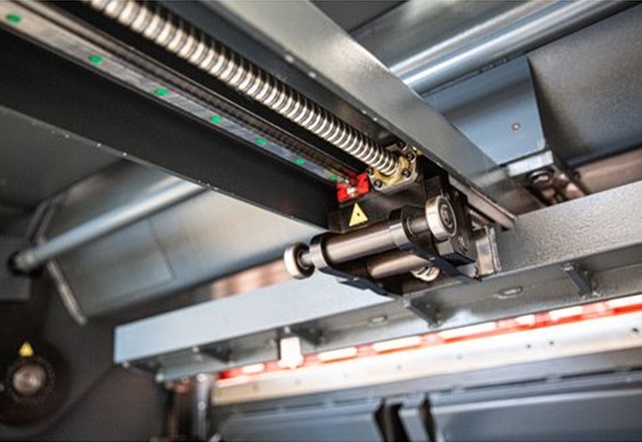

Перемещение высокоточного заднего упора происходит с помощью двигателей и ШВП. За счет использования только самых современных и надежных систем перемещения, можно получить точный рез по всей длине заготовки.

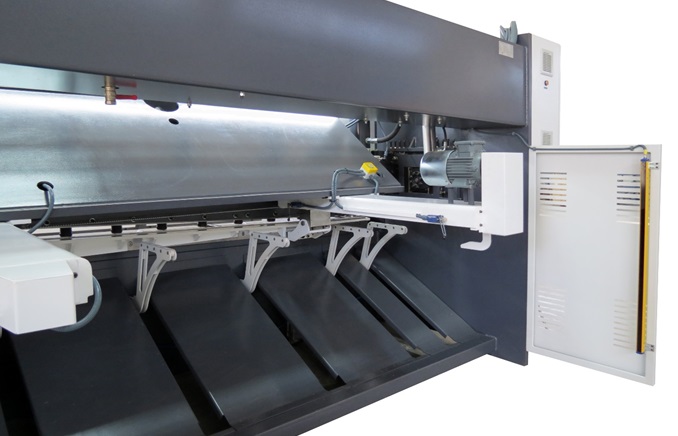

Защитное световое ограждение остановит станок, сели в зоне окажется человек. Опционально на гильотину можно установить заднюю пневматическую поддержку листа, которая не дает тонкому листу провисать и без лишнего шума опускает готовую деталь в лоток.

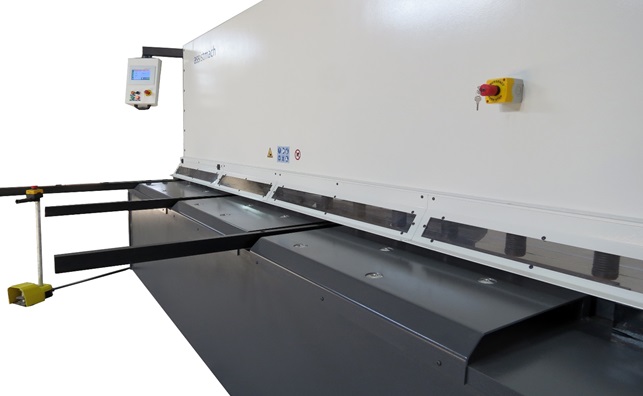

Передние поддержки и вмонтированные в стол шарики в столе помогают оператору перемещать лист. Боковая поддержка имеет линейку для контроля ширины отрезаемой детали. Команда на опускание и поднятие ножа подается путем нажатия ножной педали. Также на ножной стойке расположена кнопка экстренной остановки.



Стандартная комплектация:



  • Сварная надежная промышленная станина
  • Система ЧПУ Cybelec Cybtouch 8 (Швейцария)
  • Регулировка зазоров от ЧПУ
  • Регулировка угла атаки от ЧПУ
  • Регулировка хода балки от ЧПУ
  • Программируемый задний упор по оси Х -1000 мм
  • Пальцы заднего упора - 2шт
  • Гидравлические компоненты – Bosh-Rexroth и Hoerbiger (Германия)
  • Электрические компоненты – Siemens (Германия)
  • Комплект ножей (верхний и нижний)
  • Передвижная стойка управления с кнопкой аварийной остановки
  • Заднее защитное ограждение
  • Переднее ограждение рабочей зоны
  • Передние поддержки листа – 3шт
  • Прижимы листа с резиновыми накладками
  • Рабочий стол с шариками
  • Руководство пользователя на русском языке


Опциональное оборудование:


  • Пнематическая задняя поддержка листа
  • Лазерная линия резки
  • Увеличенный ход по оси Х- 1250мм
  • Измеритель угла 0-180
  • Дополнительная передняя поддержка
  • Дополнительный комплект ножей (верхний и нижний)
  • Система подогрева масла
  • Система охлаждения масла
  • Специальный цвет станка
  • Автоматическая подача листа в зону резки
  • Автоматическая система смазки



Характеристики
  • Бренд ASSISTMACH
  • Страна Турция
  • Габаритные размеры ДхШхВ 7080х2415х2950 мм
  • Длина резки 6100 мм
  • Толщина резки по СТ3 16 мм
  • Толщина резки нержавейки 10 мм
  • Перемещение заднего упора 6
  • Резов в минуту 1000 мм
  • Скорость перемещения упора 200 мм/с
  • Количество прижимов 32
  • Высота стола 1000 мм
  • Мощность главного двигателя 45 кВт
  • Примерный вес 36000 кг
