Преимущества станка:
Координатно-пробивные прессы серии D-ES 300 созданы для предприятий, которым необходимо выполнять раскрой листа с максимальной производительностью, высокой точностью, низкими эксплуатационными расходами и разумными начальными инвестициями.
Станина пресса выполнена в виде сварной О-образной конструкции с высокоточной механообработкой и снятым напряжением. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Основные компоненты только от лучших мировых производителей, надежность которых подтверждена многими годами эксплуатации.
Главный привод - это серводвигатель с прямым приводом, который сохраняет преимущество простого и надежного технического решения, но в то же время имеет лучшую производительность, чем гидравлический привод. Пробивной пресс серии ES300 отличается высокой эффективностью, энергосбережением, низким уровнем шума, высокой точностью и может выполнять многие процессы, такие как резка, формовка, прокатка, нанесение надписей и т. д.

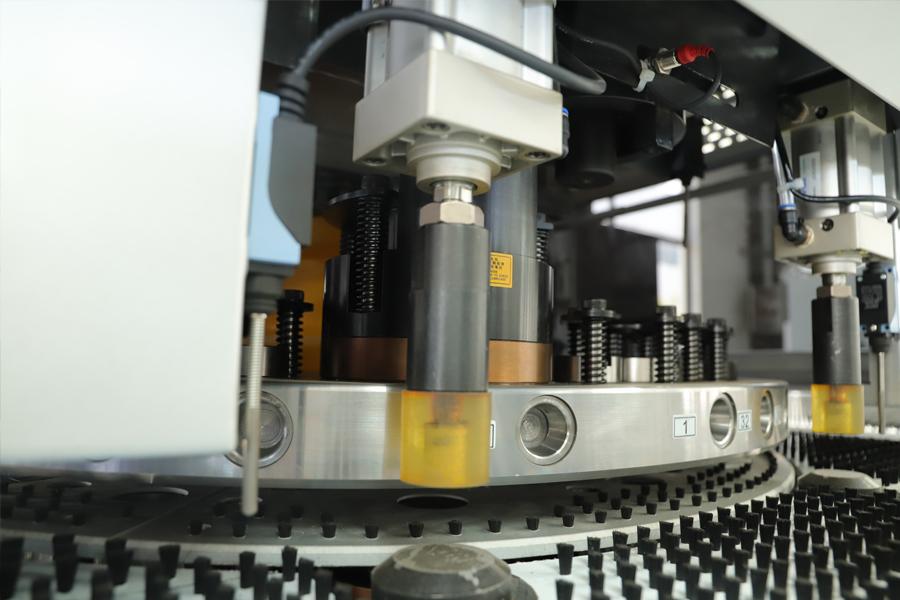

Магазин инструмента (Турель)
Изготовлен из стали высокого качества и отфрезерован на 5-осевом обрабатывающем центре японского производителя Mazak.
Схема расположения инструментальных станций
Количество и размеры станций
Станция | Размер инструмента | Количество |
A | Φ1.5 - Φ12.7 | 16 |
B | Φ12.7 - Φ31.7 | 10 |
C | Φ31.7 - Φ50.8 | 2 |
D | Φ50.8 - Φ88.9 | 2 |
Автоиндексные станции | ||
B | Φ12.7 - Φ31.7 | 2 |
Рабочий стол
На данном станке можно обрабатывать лист размером 2500х1250мм без перехвата, а максимальный размер листа может быть 5000х1250мм (с одним перехватом). Стол оснащен щетками и шариками для облегчения перемещения, загрузки и разгрузки листа.
Система перемещения и фиксации листа
Реализована с помощью фрезерованной облегченной балки, системы ШВП, серводвигателей, направляющих и пневматических зажимов. Оператору достаточно просто установить лист в зажимы, а рабочие перемещения производятся в соответствии с выбранной программой на ЧПУ.
Система перехвата листа
Система нужна для перехвата листа в случае, когда зона пробивки попадает в зону защиты зажимов или, когда обрабатывается лист размерами более 2500 мм по оси Y. Технически она реализована в виде двух пневматических прижимных цилиндров.

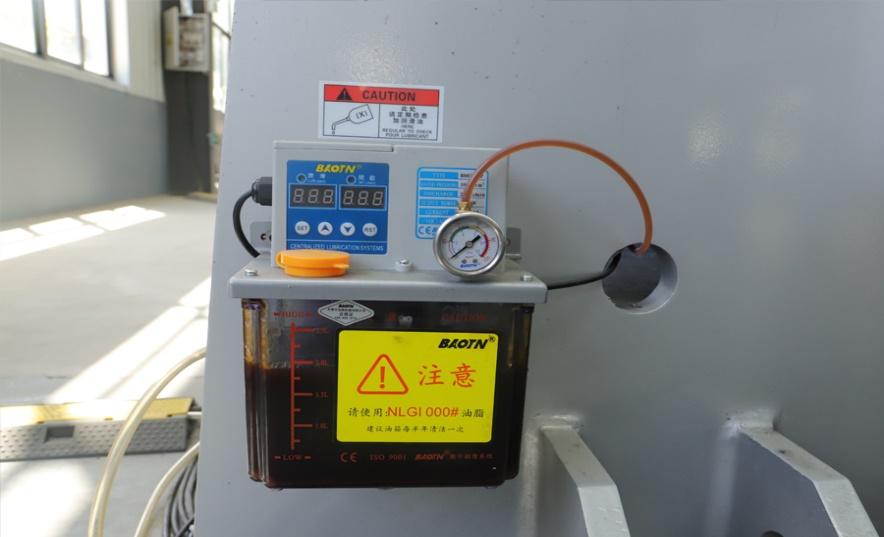

Автоматическая система смазки
Помогает облегчить оператору обслуживание станка за счет автоматизации процесса смазки основных трущихся механизмов, а также продлить срок службы и сократить затраты на возможный ремонт.
Пример изделия

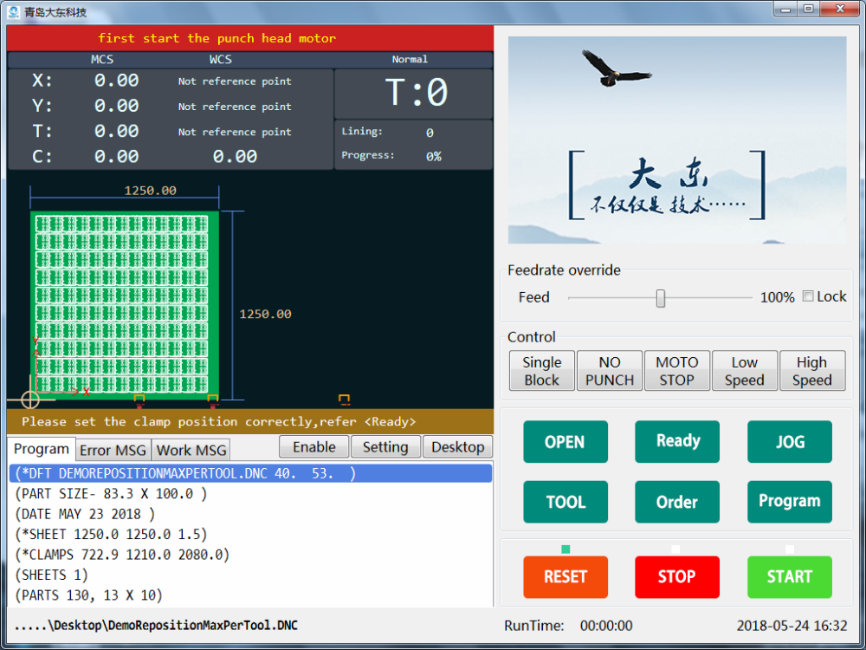

Система ЧПУ Dardontech
Разработана заводом-изготовителем для быстрого и удобного управления станком. Многолетний опыт предприятия позволил создать ЧПУ не уступающее по своему функционалу многим известным европейским производителям.
Программное обеспечение Metalix
Время программирования сведено к минимуму за счет использования продуманного и простого в применении программного обеспечения CAD-CAM Metalix Возможно использование дополнительного платного модуля для автоматической оптимальной раскладки заготовок на листе и программирования роликового инструмента «Auto Nesting and wheel soft».
Комплектация координатно-пробивного пресса D-ES 300
Доступные опции:
