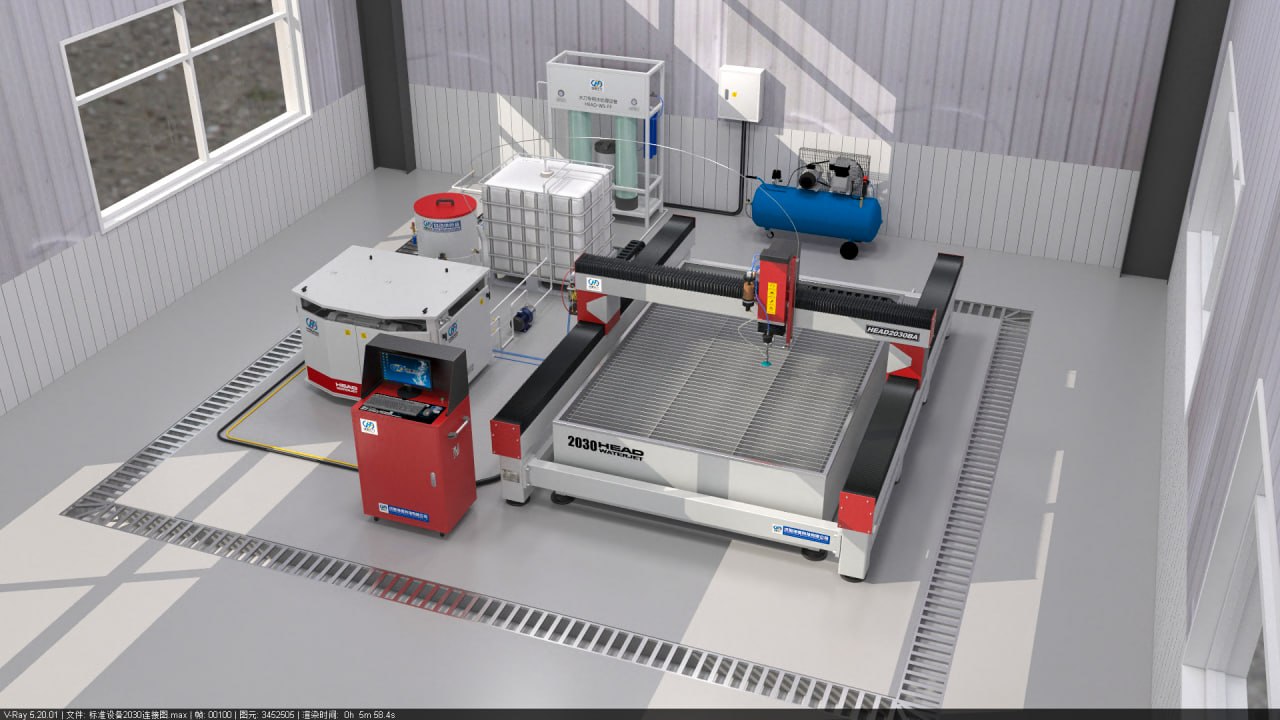

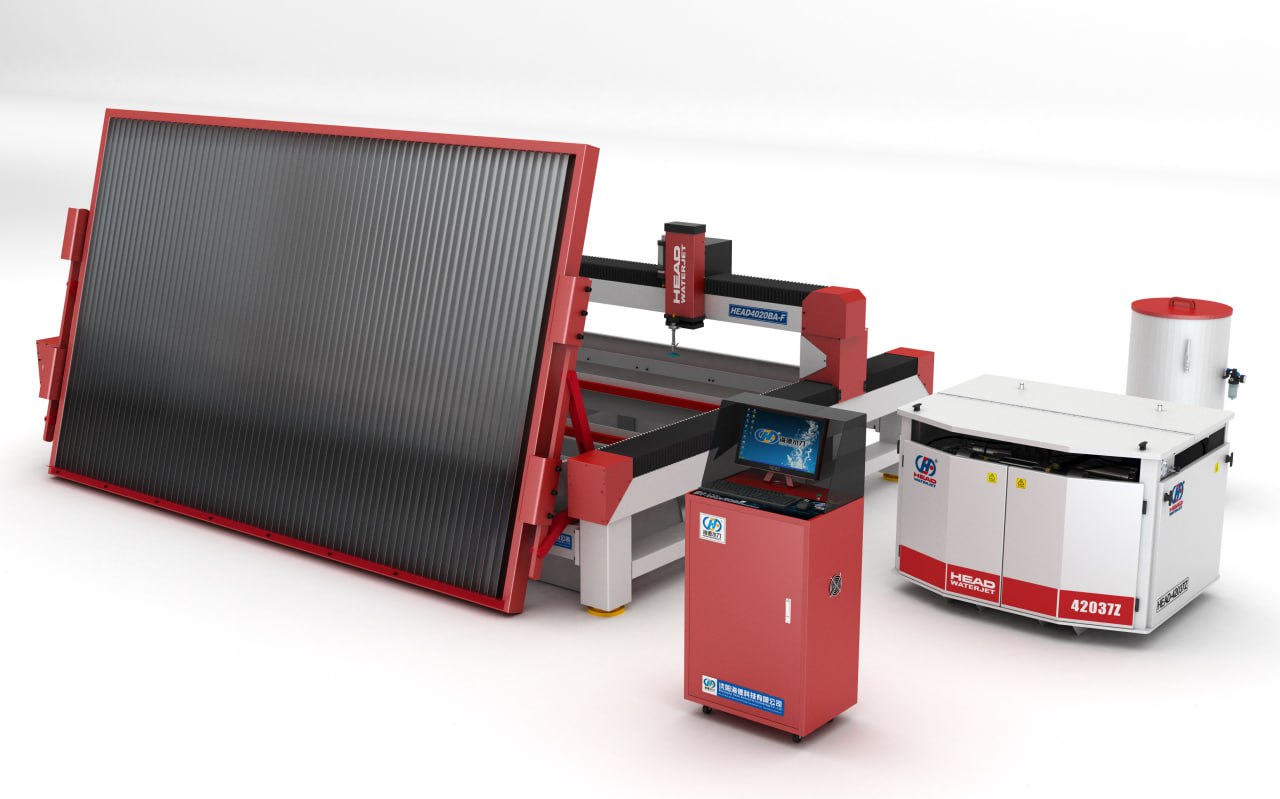

Станок гидроабразивной резки HEAD3040BA

Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки камня и других видов деталей из различных материалов.

Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня. Установка гидроабразивной резки (гидрорез) позволяет изготавливать детали с точностью 0,1 мм, получая шероховатость поверхности до Ra1,6.


описание
характеристики
дополнительные опции
Описание

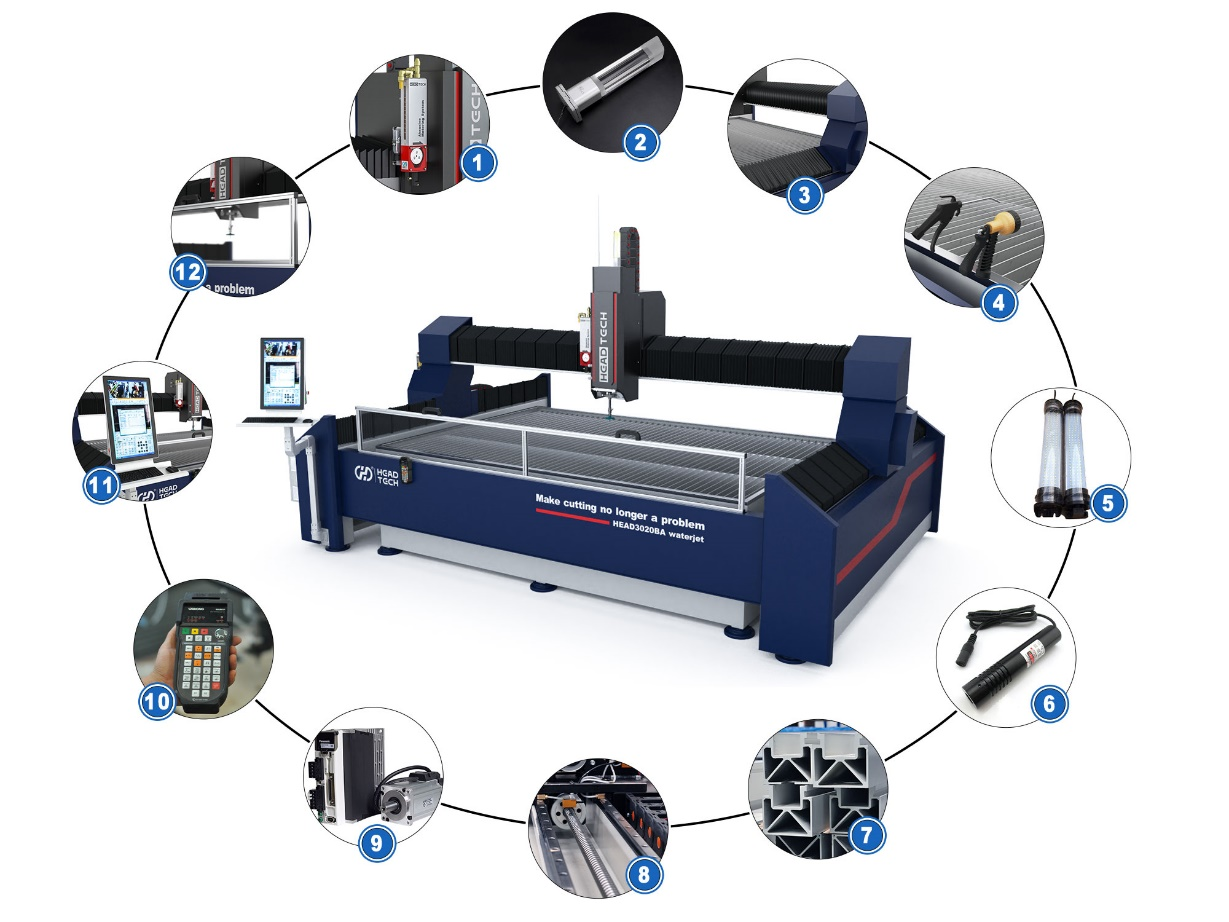

Основные особенности гидроабразивных станков:


Удобный дизайн и жёсткий корпус гидроабразивной машины являются залогом надёжной и долговременной работы.

Станок оснащён современной ЧПУ стойкой WEIHONG NC-studio, создающей удобство в работе оператора.

Высокостойкие водяные фильтры с длительным периодом эксплуатации. При подаче гидроабразивной струи используются высококачественные твердосплавные режущие головки с сопло-насадками .

Движение осей X и Y осуществляется посредством шаровинтовых пар ABBA (Тайвань), создающих высокоточный режим работы. Перемещение по осям X и Y происходит по рельсовым высокоточным направляющим марки IRSO (Тайвань).

Автоматическая система смазки рельсовых направляющих, позволяющая смазывать направляющие в рабочем процессе.

Движение по осям происходит с помощью серводвигателей YASKSWA /Panasonic насос высокого давления HEAD42037Z,lэкономичный вариант для работы в одну сменду

Система динамической стабилизации движения исключает вибрации при перемещении портала, создавая дополнительную точность в работе станка.


Структура станка


Станина станка сварная и заполнить бентоном, изготовленная из специальных прочных металлических профилей, создающих оптимальную жёсткость.

Конструкция станка позволяет иметь лёгкий доступ ко всем узлам оборудования для обслуживающего персонала.


Структура осей


Станок оснащён рельсовыми линейными направляющими и реечный приводом. Это делает координатные движения станка по осям X, Y, Z более точными.

Программное обеспечение и управление гидроабразивного станка с ЧПУ В комплекте со станком поставляется следующее программное обеспечение: NCstudio — передача созданных файлов на станок, а так же для управления его настройками и параметрами. Данная программа совместима с такими программами как UG /MASTERCAM/AUTOCAD/и др.


Использование


Машиностроение: изготовление деталей для корпусов машин и др. деталей.

Металлургическая промышленность: Резка различных металлов, вырезка моделей и шаблонов.

Отрасль рекламы: Обработка сувенирной и другой продукции из металла.

Прикладное искусство: применение в различных ремеслах.

Моделирование: Создание моделей в таких отраслях как строительство, авиа-, корабле- и автомобилестроении, производство игрушек, и т.д.

А также активно используется в горнодобывающей, аэрокосмической, военной, стекольной, химической, электронной, деревообрабатывающей и энергетической промышленности.


Обрабатываемые материалы


Твёрдые материалы: гранит, мрамор, бетон, бордюрный камень, плитка, керамогранит и т.д.

Металлические материалы: железо, алюминий, медь, нержавеющая сталь, жесть, сплавы и другие металлы. Мягкие материалы: резина, ПВХ, акрил, АВS и др

Характеристики
БрендHEAD WATERJET
СтранаКитайская Народная Республика
Рабочий стол, мм3000 х 4000 мм
Тип станиныСтальная сварная и заполнен бетоном
ПорталАлюминиевый сплав
Габаритные размеры ДхШхВ5360х 3200 х 2200 мм
Режущая голова3х осевая головка/5-ти осевая головка
Перемещение по оси Y4000 мм
Перемещение по оси X3000 мм
Перемещение по оси Z150 мм
Точность позиционирования±0,05 мм
Повторяемость позиционирования±0,03 мм
Макс. скорость синхронного движения X и Y10 м/мин
Мощность двигателей по осям Y1 и Y20.75 кВт
Мощность двигателя по оси Z0,4 кВт
Примерная потребляемая мощность40-50 кВт
Система управленияWEIHONG
Программное обеспечениеNcstudio
Потребляемая мощность37 кВт
Типпортальный тип
