ФРЕЗЕРНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР EM855

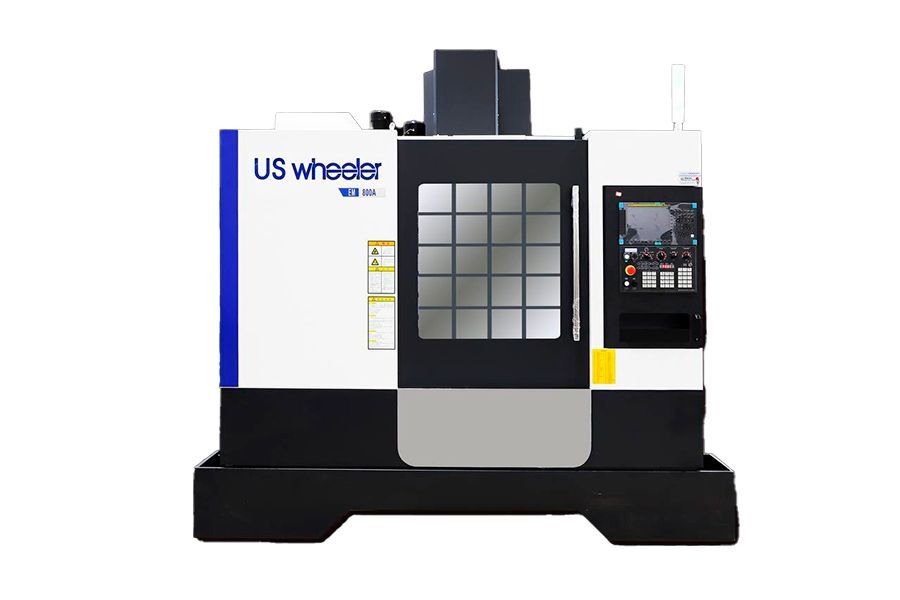

Станок US Wheeler EM855 - популярный фрезерный станок среди всей линейки серии EM!

Благодаря увеличенным габаритам стола, грузоподъёмности и рабочей зоны возможна обработка более массивных деталей относительно аналогичных станков серий VMC800 и VMC850.

Массивная станина с увеличенной массой позволяет эффективно гасить вибрации возникающие на высоких режимах резания.

описание
характеристики
базовая комплектация
Описание

О станке

Станки серии EM подходят для операций фрезерования, сверления, нарезания резьбы, силовой обработки. Фрезерные обрабатывающие центра EM Series обладают классической консольной компоновкой и оснащены лучшими и наиболее популярными компонентами лучших мировых производителей.


  • Монолитная станина станка естественного старения (класс точности P)
  • Направляющие станка HIWIN / PMI, класс точности P (+/- 0,025 миллиметров на 1 метр длины)
  • Шарико-винтовая пара HIWIN / PMI, с двойным преднатяжением, класс точности C3 (+/- 0,03 миллиметра на 1 метр длины)
  • Системы ЧПУ и электроника Fanuc / Siemens / Mitsubishi (Япония / Германия)
  • Электрика Schneider / OMRON (Франция / Япония)
  • Пневматика SMC (Япония)
  • Кабеля Leoni (Германия)
  • Реле IDEC (Япония)
  • Маховик Euchner (Германия)
  • Подшипники NSK / FAG (Япония / Германия)
  • Шпиндели Kenturn (Тайвань)

Основные компоненты



NO.

Item

Size

Origin/Brand

1

Система ЧПУ

FANUC 0iMF PLUS

FANUC

2

Главный двигатель

52.5/118Нм

FANUC

3

Линейная направляющая X/Y/Z

35мм/45мм/45 мм

Rexroth / PMI /HIWIN

4

ШВП X/Y/ Z

φ40мм/φ40мм/φ40мм

PMI/HIWIN

5

Подшипник шпинделя


NSK

6

Магазин

ATC-24

OKADA

7

Ножевой цилиндр


Haocheng (Тайвань)

8

Соединительная муфта


Hongwang/Ruidi (Китай)

9

Теплообменник


Diot (Тайвань)

10

Электрика, компоненты


Schneider/Omron

11

Насос для смазочно-охлаждающей жидкости


Rui Jia (Китай)

12

Трех осевой подшипник


NSK/KOYO

13

Телескопический кожух


Hongwang/Jibao (Китай)

14

Система смазки


Baotn

15

устройство для измерения давления воздуха


SMC/AIRTAC



О производителе

Компания US Wheeler обладает более чем 20ти летним опытом в области станкостроения и автоматизации производств. Бренд US Wheeler был создан в 2015 году и на данный момент занимает лидирующие позиции в области поставок металлообрабатывающего оборудования в Китае. Предприятие обладает двумя производственными площадками с обще площадью более чем 43 000 квадратных метров. В компании имеется собственный отдел НИОКР общей площадью более чем 3000 квадратных метров, укомплектованный 50 высококвалифицированными инженерами.

О высочайшем классе компании US Wheeler в производстве металлообрабатывающего оборудования говорит следующее:

  • Станки разработаны специалистами, ранее занимавшими руководящие посты в ведущих Корейских станкостроительных компаниях
  • Станины станков US Wheeler изготавливаются на том же заводе, что и для ведущих Корейских станкостроительных компаний
  • Станины станков US Wheeler проходят процедуру естественного старения и обладают повышенным классом точности (P class)
  • Основания под направляющие станков проходят процедуру шабрения вручную
  • Производственные площадки компании US Wheeler сертифицированы в соответствии со стандартом ISO9001:2015 Швейцарской компанией SGS (Сентябрь 2020 года)
  • Заводы US Wheeler следуют идеологии "чистого" и "бережливого" производства
  • Все станки, производимые компанией US Wheeler проходят процедуру испытаний на холостых ходах, а также обмеряются с использованием оборудования от компании Renishaw

Характеристики

Перемещение


Ось X

800 мм

Ось Y

550 мм

Ось Z

550 мм

Расстояние от торца шпинделя до поверхности стола

120-670 мм

Расстояние от центра шпинделя до колонны

590 мм


Стол


Размер стола

1000×550 мм

Макс. Нагрузка на стол

600 кг

Размер T - паза

18×90×5 мм


Шпиндель


Тип привода

Ременный привод

Скорость шпинделя

50-10000 Об/мин

Мощность двигателя

11/15 кВт

Крутящий момент (номинал /максимум)

52.5/118 Нм

Конус шпинделя/Тех. характеристики

ISO 7/24    №.40


Серводвигатель


Быстрые перемещения по X, Y, Z

42/42/42 м/мин

Сервопривод ось X, Y, Z

Прямой привод Об/мин

Скорость X, Y, Z

3000/3000/3000

Диаметр ШВП X, Y, Z

Φ40/Φ40/Φ40 мм

Шаг по осям X, Y, Z

16/16/16 мм

Скорость подачи резания

1-10000 мм/мин

Минимальная подача

0.001 мм


Смена инструмента


Объем магазина

24 шт

Сменщик

ATC

Размер инструмента

BT-40

Штревель

P-40T 45°

Максимальный диаметр инструмента (смежный)

Φ80 мм/Φ125/Φ250

Максимальный диаметр инструмента (без соседних инструментов)

Φ150 мм

Макс. Длина  инструмента

300 мм

Макс. Вес инструмента

8 кг

Время смены инструмента

2.5/3 сек


Точность


Позиционирование

±0.005 мм

Повторяемость

±0.003 мм


Общие данные


Примерный вес

5400 кг

Д*Ш*В

3000×2600×2310 мм

Общая потребляемость

25 кВа

Объем масла

4 л

Объем СОЖ

286 л

Давление воздуха

68 Бар


Система ЧПУ


Система ЧПУ

FANUC 0iMF PLUS

Базовая комплектация



Наименование

Ед. изм

Кол-во

1

FANUC 0iMF PLUS

Комплект

1

2

10.4 дюймовый LCD цветной монитор

Комплект

1

3

Электро-теплообменник

шт

1

4

Автоматическое устройство для смазки маслом

Комплект

1

5

Кабинетная зашита

Комплект

1

6

Электро-шкаф пылезащитный

Комплект

1

7

Сигнальная лампа

шт

1

8

Жесткое нарезание резьбы

Комплект

1

9

Продувка шпинделя воздухом

Комплект

1

10

Светодиодная подсветка

шт

1

11

Анкерные болты и прокладки

Комплект

1

12

Пистолет для продувки

шт

1

13

Трансформатор

шт

1

14

Защита по трем осям, кожухи

Комплект

1

15

Защитная дверь

Комплект

1

16

Коммуникационный интерфейс, слот для CF-карт

Комплект

1

17

Чистящий пневматический пистолет

Комплект

1

18

Кнопка пневматическая

шт

1

19

Запасной маховик

Комплект

1

20

Маслоотделитель

Комплект

1

21

Форсунки для СОЖ

Комплект

1

22

Конвейер для стружки

Комплект

1
